কোন তাপ প্রতিরোধী ইস্পাত কাস্টিং আপনি চরম তাপমাত্রা অ্যাপ্লিকেশনের জন্য চয়ন করা উচিত?

শিল্প তাপ চিকিত্সা এবং শক্তি সরঞ্জাম খাতে, উচ্চ-ক্রোমিয়াম নিকেল সিরিজ (Cr25Ni20) তাপ প্রতিরোধী ইস্পাত ঢালাই উপরের টেকসই পরিবেশে কাজ করার সময় মাঝারি-ক্রোমিয়াম লো-নিকেল সিরিজ (Cr18Ni8) কাস্টিংয়ের তুলনায় উচ্চতর ক্রীপ প্রতিরোধ এবং জারণ স্থিতিশীলতা প্রদর্শন করে 1100°C . গুরুত্বপূর্ণ উপাদানগুলির জন্য যেমন ফার্নেস রোলার, রেডিয়েন্ট টিউব এবং তাপ চিকিত্সা ফিক্সচারের বাইরে কাজ করে 1000°C , উচ্চ-ক্রোমিয়াম নিকেল খাদ উপকরণ নির্বাচন দ্বারা উপাদান সেবা জীবন প্রসারিত করতে পারেন 30% থেকে 50% , উল্লেখযোগ্যভাবে অপরিকল্পিত ডাউনটাইম ফ্রিকোয়েন্সি এবং রক্ষণাবেক্ষণ খরচ হ্রাস করা।

দুটি মূলধারার মধ্যে প্রযুক্তিগত অবস্থানগত পার্থক্য তাপ প্রতিরোধী ইস্পাত ঢালাই

তাপ-প্রতিরোধী ইস্পাত ঢালাইকে খাদ ব্যবস্থার উপর ভিত্তি করে দুটি প্রধান শাখায় শ্রেণীবদ্ধ করা যেতে পারে: মাঝারি-ক্রোমিয়াম অস্টেনিটিক স্টিল এবং উচ্চ-ক্রোমিয়াম নিকেল অস্টেনিটিক স্টিল। প্রতিটির মধ্যে প্রযোজ্য পরিস্থিতিতে আছে 650°C থেকে 1200°C তাপমাত্রা পরিসীমা, মূল পার্থক্যের সাথে খাদ রচনা অনুপাত, মাইক্রোস্ট্রাকচারাল স্থায়িত্ব এবং উচ্চ-তাপমাত্রা যান্ত্রিক কর্মক্ষমতা অবনতি বক্ররেখায় উদ্ভাসিত হয়।

মাঝারি-ক্রোমিয়াম নিম্ন-নিকেল সিরিজ: খরচ-কার্যকর উচ্চ-তাপমাত্রা সমাধান

সাধারণ গ্রেড যেমন Cr18Ni8 সিরিজের মধ্যে ক্রোমিয়াম সামগ্রী নিয়ন্ত্রণ করে 16% থেকে 20% এবং আনুমানিক এ নিকেল বিষয়বস্তু 8% থেকে 12% . এই সিস্টেম কাঠামোগত শক্তি বজায় রাখে 650°C থেকে 950°C কঠিন সমাধান শক্তিশালীকরণ এবং সীমিত কার্বাইড বৃষ্টিপাতের মাধ্যমে পরিসীমা। এর সুবিধার মধ্যে রয়েছে নিয়ন্ত্রণযোগ্য কাঁচামালের খরচ এবং বৃহত্তর ঢালাই প্রক্রিয়ার জানালা, এটিকে তুলনামূলকভাবে সহজ ফার্নেস বেস প্লেট, ট্রে এবং কম-তাপমাত্রার সেকশন ফার্নেস রোলারের ব্যাপক উৎপাদনের জন্য উপযুক্ত করে তোলে।

যাইহোক, যখন পরিষেবা তাপমাত্রা অতিক্রম করে 1000°C , σ ফেজ এবং ভঙ্গুর কার্বাইডের দ্রুত বৃষ্টিপাতের হার সহ, মাঝারি-ক্রোমিয়াম লো-নিকেল সিরিজের কাস্টিংয়ের অস্টেনিটিক ম্যাট্রিক্স স্থিতিশীলতা হ্রাস পায়। এর ফলে উচ্চ-তাপমাত্রার সহনশীলতা শক্তি হ্রাস পায় 40% এর বেশি পরে প্রাথমিক মান থেকে 500 ঘন্টা . ফলস্বরূপ, এই উপাদানটি বিরতিহীন ক্রিয়াকলাপ, বড় তাপমাত্রার ওঠানামা, বা প্রধানত মাঝারি থেকে নিম্ন তাপমাত্রার কাজের অবস্থার জন্য আরও উপযুক্ত।

উচ্চ-ক্রোমিয়াম নিকেল সিরিজ: চরম উচ্চ তাপমাত্রার অধীনে কর্মক্ষমতা বেঞ্চমার্ক

Cr25Ni20 অ্যালয় সিস্টেম দ্বারা প্রতিনিধিত্ব করা হয়, ক্রোমিয়ামের সামগ্রী উন্নীত হয় 24% থেকে 28% , নিকেল সামগ্রী পৌঁছায় 18% থেকে 22% , কার্বাইড আকারবিদ্যা নিয়ন্ত্রণের জন্য নিওবিয়াম এবং টাংস্টেনের ট্রেস সংযোজন সহ। উচ্চ ক্রোমিয়াম সামগ্রী ঘন গঠন নিশ্চিত করে Cr₂O₃-Al₂O₃ যৌগিক অক্সাইড ছায়াছবি উপরিভাগে, বৃদ্ধির হার সহ 1100°C শুধুমাত্র বায়ু পরিবেশ এক তৃতীয়াংশ মাঝারি-ক্রোমিয়াম সিরিজ ঢালাই যারা.

উচ্চ নিকেল অনুপাত উচ্চ তাপমাত্রায় অস্টেনিটিক ফেজের স্থিতিশীলতাকে উল্লেখযোগ্যভাবে বৃদ্ধি করে, σ পর্বের বৃষ্টিপাত দমন করে এবং কাস্টিং ক্রীপ ফাটল জীবনকাল অতিক্রম করতে সক্ষম করে 10,000 ঘন্টা অধীন 100MPa স্ট্রেসে 1050°C শর্তাবলী এই উপাদানটি ক্রমাগত অ্যানিলিং ফার্নেস রেডিয়েন্ট টিউব, কার্বারাইজিং ফার্নেস ফ্যান ইমপেলার এবং শিল্প ভাটির আস্তরণের উপাদানগুলির জন্য পছন্দের পছন্দ 1200°C .

মূল কর্মক্ষমতা সূচকের তুলনামূলক বিশ্লেষণ

প্রকৃত কাজের অবস্থার মধ্যে এই দুটি উপাদানের মধ্যে কর্মক্ষমতা পার্থক্য পরিমাপ করার জন্য, পদ্ধতিগত তুলনা চারটি মাত্রা জুড়ে পরিচালিত হয়: অক্সিডেশন প্রতিরোধ, উচ্চ-তাপমাত্রা শক্তি, জারা প্রতিরোধের, এবং প্রক্রিয়া অভিযোজনযোগ্যতা।

অক্সিডেশন প্রতিরোধ: উচ্চ-তাপমাত্রা পরিষেবা জীবনের জন্য নির্ধারক ফ্যাক্টর

উচ্চ-তাপমাত্রার বায়ু পরিবেশে তাপ প্রতিরোধী ইস্পাত ঢালাইয়ের প্রাথমিক ব্যর্থতার মোডগুলির মধ্যে অক্সাইড স্কেল স্প্যালেশন এবং সাবস্ট্রেট পাতলা করা জড়িত। ASTM G54 আইসোক্রোনাল অক্সিডেশন পরীক্ষার তথ্য প্রকাশ করে যে পরে 1100°C বাতাসে 200 ঘন্টা একটানা এক্সপোজার , উচ্চ-ক্রোমিয়াম নিকেল সিরিজ ঢালাই মধ্যে অক্সাইড ফিল্ম বেধ বজায় রাখা 12 থেকে 18 মাইক্রোমিটার , যখন মাঝারি-ক্রোমিয়াম কম-নিকেল সিরিজের ঢালাই অক্সাইড ফিল্মের বিকাশ ঘটায় 35 থেকে 50 মাইক্রোমিটার স্পষ্ট লেয়ারিং এবং ক্র্যাকিং সহ।

ঘন অক্সাইড ফিল্ম গঠনের প্রক্রিয়াটি উচ্চ ক্রোমিয়াম সামগ্রী দ্বারা সক্রিয় ক্রমাগত Cr₂O₃ স্তরগুলির অগ্রাধিকারমূলক গঠনের মধ্যে নিহিত, যখন নিকেল উপাদানগুলি অক্সাইড ফিল্ম এবং সাবস্ট্রেটের মধ্যে ইন্টারফেসিয়াল স্ট্রেস হ্রাস করে, তাপ সাইক্লিংয়ের সময় ফিল্ম বিচ্ছিন্নতা হ্রাস করে। তাপ চিকিত্সা ফিক্সচারগুলির জন্য যা ঘন ঘন গরম এবং শীতল চক্রের সম্মুখীন হয়, এই বৈশিষ্ট্যটি অক্সিডেশন ওজন হ্রাসের হার কমাতে পারে 60% এর বেশি .

উচ্চ-তাপমাত্রা ক্রীপ এবং সহনশীলতা শক্তি: পরিমানকৃত লোড-ভারবহন ক্ষমতা মূল্যায়ন

ক্রীপ টেকসই উচ্চ-তাপমাত্রা লোডিং অবস্থার অধীনে তাপ প্রতিরোধী ইস্পাত ঢালাইয়ের জন্য সবচেয়ে মারাত্মক ব্যর্থতার মোড উপস্থাপন করে। GB/T 2039 স্ট্যান্ডার্ড সহনশীলতা শক্তি পরীক্ষা দেখায়:

• অধীন 900°C/80MPa শর্ত, উভয় উপকরণ অতিক্রম 50,000 ঘন্টা ন্যূনতম কর্মক্ষমতা ভিন্নতা সঙ্গে ফাটল সময়;
• অধীন 1050°C/60MPa শর্ত, মাঝারি-ক্রোমিয়াম লো-নিকেল সিরিজ ঢালাই ফেটে যাওয়ার সময় প্রায় কমে যায় 8,000 ঘন্টা , যখন উচ্চ-ক্রোমিয়াম নিকেল সিরিজ ঢালাই বজায় রাখে 25,000 ঘন্টার বেশি ;
• এ 1100°C , মাঝারি-ক্রোমিয়াম লো-নিকেল সিরিজ ঢালাই সহনশীলতা শক্তি ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনের জন্য অপর্যাপ্ত হয়ে ওঠে, যেখানে উচ্চ-ক্রোমিয়াম নিকেল সিরিজের কাস্টিং অর্জন করে 15,000 ঘন্টা ফাটল জীবনকাল অধীনে 40MPa চাপ

এই পরিমাণগত ডেটা বিবর্তন সরাসরি তেজস্ক্রিয় টিউব এবং ক্যান্টিলিভার ফার্নেস রোলারের মতো গুরুত্বপূর্ণ লোড বহনকারী উপাদানগুলির জন্য উপাদান নির্বাচনের সীমানা নির্ধারণ করে।

মাইক্রোস্ট্রাকচারাল বিবর্তন এবং ব্যর্থতা প্রক্রিয়ার পার্থক্য

এর উচ্চ-তাপমাত্রার কর্মক্ষমতা তাপ প্রতিরোধী ইস্পাত ঢালাই শুধুমাত্র খাদ সংমিশ্রণের উপর নির্ভর করে না, তবে দীর্ঘমেয়াদী পরিষেবার সময় মাইক্রোস্ট্রাকচারাল বিবর্তন দ্বারা গভীরভাবে প্রভাবিত হয়। অভিন্ন তাপমাত্রা সীমার মধ্যে এই দুটি উপাদানের ফেজ রূপান্তর আচরণ মৌলিক পার্থক্য প্রদর্শন করে।

মাঝারি-ক্রোমিয়াম লো-নিকেল সিরিজ: কার্বাইড কোরসেনিং এবং σ ফেজ এমব্রিটলমেন্ট

মধ্যে 650°C থেকে 900°C তাপমাত্রা পরিসীমা, মাঝারি-ক্রোমিয়াম লো-নিকেল সিরিজের কাস্টিং-এ M₂₃C₆-টাইপ কার্বাইডগুলি অস্টিনাইট শস্যের সীমানা বরাবর ক্রমাগত অবক্ষেপ করে, বর্ধিত পরিষেবার সময়কালের সাথে ক্রমাগতভাবে মোটা হয়। শস্য সীমানা কার্বাইড ভলিউম ভগ্নাংশ পৌঁছতে পারে 3% থেকে ৫% পরে 1,000 ঘন্টা , গুরুতরভাবে দুর্বল শস্য সীমা সংগতি.

আরও সমালোচনামূলকভাবে, শস্যের সীমানা অঞ্চলে ক্রোমিয়াম এবং আয়রন সমৃদ্ধকরণ সহজেই ভঙ্গুর হয়ে যায় σ ফেজ (FeCr ইন্টারমেটালিক যৌগ) . মধ্যে কঠোরতা মান সঙ্গে এইচভি 900 থেকে 1100 , σ ফেজ শস্যের সীমানা বরাবর নেটওয়ার্ক কনফিগারেশনে বিতরণ করা হলে রুম-তাপমাত্রার প্রভাবের শক্ততা কমাতে পারে 70% এর বেশি , একই সাথে উচ্চ-তাপমাত্রার প্লাস্টিকতা হ্রাস করে। থার্মাল এবং যান্ত্রিক শক সাপেক্ষে চুল্লি উপাদানগুলির জন্য, σ ফেজ ব্লিটলমেন্ট পরিষেবার জীবনকাল সীমিত প্রাথমিক বাধার প্রতিনিধিত্ব করে।

উচ্চ-ক্রোমিয়াম নিকেল সিরিজ: স্থিতিশীল অস্টেনিটিক ম্যাট্রিক্স এবং নিয়ন্ত্রণযোগ্য বৃষ্টিপাতের পর্যায়গুলি

উচ্চ নিকেল উপাদান অস্টিনাইট ফেজ ক্ষেত্রকে নিম্ন তাপমাত্রায় প্রসারিত করে, উল্লেখযোগ্যভাবে σ ফেজ গঠন গতিবিদ্যাকে দমন করে। Cr25Ni20 কাস্টিং-এ, এমনকি পরে 10,000 ঘন্টা এর 1050°C পরিষেবা, σ ফেজ ভলিউম ভগ্নাংশ নীচে নিয়ন্ত্রণযোগ্য থাকে 0.5% .

এই সিস্টেমে প্রাথমিক শক্তিশালীকরণ পর্যায়গুলি হল NbC বা M(C,N)-টাইপ কার্বোনিট্রাইড, যা সূক্ষ্ম কণার আকার দ্বারা চিহ্নিত করা হয় ( 50 থেকে 200 ন্যানোমিটার ), অভিন্ন বন্টন, এবং বিচ্ছুরণ শক্তিশালীকরণ প্রক্রিয়া যা M₂C₆ এর তুলনায় যথেষ্ট কম মোটা হওয়ার হার সহ উচ্চ-তাপমাত্রার শক্তি বৃদ্ধি করে। উপযুক্ত সমাধান চিকিত্সার সাথে মিলিত ( 1150°C থেকে 1200°C 2 থেকে 4 ঘন্টা ধরে ধরে তারপর জল নিভে ), কাস্টিংগুলি পরিষেবার সূচনা থেকে অপ্টিমাইজড কার্বাইড বন্টন অবস্থা অর্জন করে, কার্যক্ষমতার অবনতিকে বিলম্বিত করে।

শিল্প অ্যাপ্লিকেশন পরিস্থিতি এবং নির্বাচন সিদ্ধান্ত নির্দেশিকা

উপরে বর্ণিত কর্মক্ষমতা পার্থক্যের উপর ভিত্তি করে, শিল্প সরঞ্জামগুলিতে এই দুটি তাপ-প্রতিরোধী ইস্পাত ঢালাই প্রকারের জন্য প্রযোজ্য সীমানা তুলনামূলকভাবে স্পষ্ট হয়ে উঠেছে। নির্বাচনের সিদ্ধান্তগুলি কাজের তাপমাত্রা, লোড বৈশিষ্ট্য, তাপ সাইক্লিং ফ্রিকোয়েন্সি এবং প্রত্যাশিত জীবনকালের প্রয়োজনীয়তাগুলিকে ব্যাপকভাবে মূল্যায়ন করা উচিত।

হিট ট্রিটমেন্ট ফিক্সচার অ্যাপ্লিকেশানে সাধারণ তুলনামূলক কেস

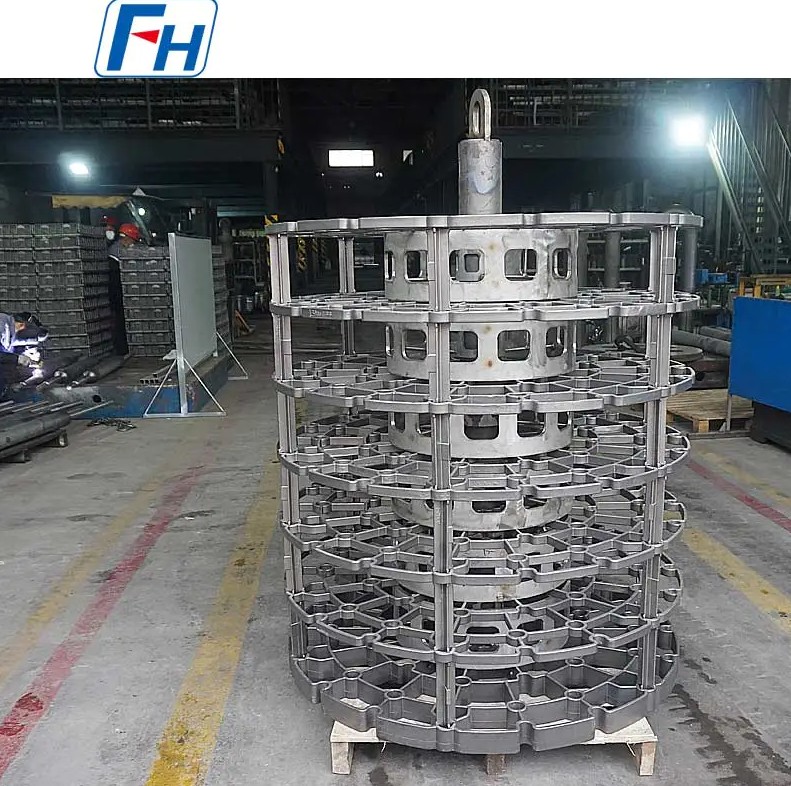

অটোমোটিভ গিয়ার কার্বারাইজিং প্রোডাকশন লাইনে ট্রে এবং পিলার বিবেচনা করুন: ইন 930°C কার্বারাইজিং বায়ুমণ্ডল , মাঝারি-ক্রোমিয়াম লো-নিকেল সিরিজের ফিক্সচারগুলি আনুমানিক পরিষেবা জীবনকাল অর্জন করে 8 থেকে 12 মাস , শস্য সীমানা জারণ কারণে warping বিকৃতি এবং ক্র্যাকিং জড়িত প্রাথমিক ব্যর্থতা মোড সঙ্গে. উচ্চ-ক্রোমিয়াম নিকেল সিরিজের উপকরণগুলিতে স্যুইচ করার সময়, অভিন্ন অবস্থার অধীনে পরিষেবা জীবনকাল পর্যন্ত প্রসারিত হয় 18 থেকে 24 মাস , বিকৃতি হ্রাস অতিক্রম সঙ্গে 40% .

যদিও উচ্চ-ক্রোমিয়াম নিকেল সিরিজের ঢালাই উচ্চতর প্রাথমিক সংগ্রহের খরচ জড়িত, প্রতিস্থাপনের ফ্রিকোয়েন্সি, ডাউনটাইম ক্ষতি এবং শ্রম রক্ষণাবেক্ষণের ব্যয়কে অন্তর্ভুক্ত করে ব্যাপক গণনাগুলি প্রকাশ করে যে তাদের মোট জীবনচক্র খরচ আসলে 25% থেকে 35% হ্রাস পেয়েছে . ক্রমাগত স্বয়ংক্রিয় তাপ চিকিত্সা উত্পাদন লাইন পরিচালনার জন্য এই অর্থনৈতিক সুবিধা বিশেষভাবে উচ্চারিত হয়।

মান নিয়ন্ত্রণ এবং কর্মক্ষমতা যাচাইকরণ অপরিহার্য

উপাদান নির্বাচন নির্বিশেষে, তাপ প্রতিরোধী ইস্পাত ঢালাই কর্মক্ষমতা উপলব্ধি কঠোর মান নিয়ন্ত্রণ ব্যবস্থার উপর নির্ভর করে। নিম্নলিখিত পরিদর্শন আইটেমগুলি জটিল লিঙ্কগুলিকে প্রতিনিধিত্ব করে যাতে কাস্টিংগুলি ডিজাইন অপারেটিং শর্তের প্রয়োজনীয়তাগুলি পূরণ করে তা নিশ্চিত করে৷

রাসায়নিক রচনা এবং ধাতব পরীক্ষা

স্পেকট্রোস্কোপিক বিশ্লেষণ নিশ্চিত করে যে প্রধান উপাদানগুলির বিচ্যুতি যেমন ক্রোমিয়াম, নিকেল এবং কার্বনের মধ্যে নিয়ন্ত্রণ করা হয় ±0.5% , যেমন niobium এবং টাংস্টেন হিসাবে ট্রেস উপাদান সংযোজন সঙ্গে অবিকল বজায় রাখা ±0.1% . মেটালোগ্রাফিক পরীক্ষা নিবদ্ধ করে:

• Austenite শস্য আকারের গ্রেড (সাধারণত প্রয়োজন হয় 3 থেকে 6 গ্রেড );
• কার্বাইড বন্টন অঙ্গসংস্থান এবং ভলিউম ভগ্নাংশ;
• ঢালাই সঙ্কুচিত পোরোসিটি, অত্যধিক অন্তর্ভুক্তি বা অন্যান্য ত্রুটির উপস্থিতি।

উচ্চ-তাপমাত্রা কর্মক্ষমতা যাচাইকরণ পরীক্ষা

প্রচলিত কক্ষ-তাপমাত্রার প্রসার্য পরীক্ষার বাইরে, নিম্নলিখিত উচ্চ-তাপমাত্রা যাচাইকরণ আইটেমগুলি অবশ্যই সম্পূরক হতে হবে:

1. উচ্চ-তাপমাত্রার স্বল্প-মেয়াদী প্রসার্য পরীক্ষা (লক্ষ্য তাপমাত্রা পয়েন্ট: 800°C, 950°C, 1050°C ), ফলন শক্তি এবং প্রসার্য শক্তি অবক্ষয় বক্ররেখা পরিমাপ;
2. সহনশীলতা শক্তি পরীক্ষা (প্রতি GB/T 2039 বা ASTM E139 এ সম্পাদিত), টার্গেট তাপমাত্রা এবং স্ট্রেস লেভেলে ফেটে যাওয়ার সময় ডেটা প্রাপ্ত করা;
3. আইসোক্রোনাল অক্সিডেশন পরীক্ষা ( 800°C থেকে 1100°C , প্রতিটি ওজন 50 ঘন্টা ), জারণ গতি বক্ররেখা প্লট করা এবং জারণ হার ধ্রুবক গণনা করা।

গুরুতর লোড-ভারবহন উপাদানগুলির জন্য, এটি দ্বারা স্যাম্পলিং অনুপাত বৃদ্ধি করার সুপারিশ করা হয় 10% থেকে 20% অ-ধ্বংসাত্মক পরীক্ষার জন্য (রেডিওগ্রাফিক বা অতিস্বনক), অভ্যন্তরীণ ত্রুটির মাত্রা অতিক্রম না করা নিশ্চিত করে 5% এর wall thickness.

প্রযুক্তি উন্নয়ন প্রবণতা এবং উপাদান নির্বাচন সুপারিশ

যেহেতু শিল্প চুল্লিগুলি উচ্চ তাপমাত্রা, দীর্ঘ ক্রমাগত অপারেশন চক্র এবং আরও জটিল বায়ুমণ্ডলীয় পরিবেশের দিকে বিকশিত হয়, তাপ প্রতিরোধী ইস্পাত ঢালাই প্রযুক্তি নিম্নলিখিত উন্নয়ন প্রবণতাগুলি প্রদর্শন করে:

• মাইক্রো-অ্যালোয়িং ডিজাইন : Cr25Ni20 বেস কম্পোজিশনে ট্রেস রেয়ার আর্থ এলিমেন্ট (যেমন Ce, La) যোগ করা অক্সাইড ফিল্ম গ্রেইন স্ট্রাকচারকে আরও পরিমার্জিত করতে পারে, হ্রাস করতে পারে 1100°C একটি অতিরিক্ত দ্বারা জারণ হার 15% থেকে 20% ;
• দিকনির্দেশক দৃঢ়করণ এবং সূক্ষ্ম-শস্য ঢালাই : কলামার স্ফটিক বিভাজন দূর করতে দৃঢ়করণের দিক এবং শীতল হার নিয়ন্ত্রণ করে, উচ্চ-তাপমাত্রা সহ্য করার শক্তি বৃদ্ধি করে 20% এর বেশি ;
• কম্পোজিট প্রতিরক্ষামূলক আবরণ সিনার্জি : উচ্চ-ক্রোমিয়াম নিকেল অ্যালয় সাবস্ট্রেট সহ দ্বৈত-স্তর সুরক্ষা ব্যবস্থা তৈরি করতে কাস্টিং পৃষ্ঠগুলিতে অ্যালুমিনাইড বা MCrAlY আবরণ প্রয়োগ করা, চূড়ান্ত পরিষেবা তাপমাত্রাকে ঠেলে দেয় 1250°C .

শেষ ব্যবহারকারীদের জন্য, উপাদান নির্বাচনের সিদ্ধান্তগুলিকে একক-খরচের তুলনা কাঠামো অতিক্রম করা উচিত এবং এর উপর কেন্দ্র করে মূল্যায়ন মডেলগুলি স্থাপন করা উচিত মোট জীবনচক্র খরচ (LCC) . যখন অপারেটিং তাপমাত্রা অতিক্রম 1000°C বা বার্ষিক অপারেটিং ঘন্টা অতিক্রম 6,000 ঘন্টা , উচ্চ-ক্রোমিয়াম নিকেল সিরিজের ব্যাপক খরচ-কর্মক্ষমতা সুবিধা তাপ প্রতিরোধী ইস্পাত ঢালাই দীর্ঘ-চক্র স্থিতিশীল সরঞ্জাম অপারেশন নিশ্চিত করার জন্য যুক্তিসঙ্গত পছন্দের প্রতিনিধিত্ব করে, সম্পূর্ণরূপে স্পষ্ট হয়ে ওঠে।
