FH® 1.4849 ভাল-টাইপ ফার্নেস ফিক্সচার সিস্টেম
মূল সুবিধা
- জেনুইন 1.4849 (X15ক্রনিসি25-21)
310S-এর তুলনায় উচ্চতর নিকেল, ক্রোমিয়াম এবং সিলিকন সামগ্রী - 1050 ডিগ্রি সেলসিয়াস পর্যন্ত তাপমাত্রায় ব্যতিক্রমী ক্রীপ শক্তি এবং অ্যান্টি-কারবারাইজেশন। - সম্পূর্ণ সিস্টেম সমাধান
বেস ট্রে মধ্যবর্তী ঝুড়ি শীর্ষ গ্রিড – স্থিতিশীল স্ট্যাকিং এবং সর্বোত্তম গ্যাস প্রবাহের জন্য একটি সমন্বিত সিস্টেম হিসাবে ডিজাইন করা হয়েছে। - ভারী-লোড ভারবহন
রিইনফোর্সড রিব স্ট্রাকচার এবং সাপোর্ট ফিট সমানভাবে ওজন বণ্টন করে – মাঝখানে স্যাগিং ছাড়াই অংশের লম্বা স্ট্যাক বা একাধিক ঝুড়ি সমর্থন করে। - বিরোধী কার্বারাইজেশন কর্মক্ষমতা
উচ্চ সিলিকন সামগ্রী (1.5-2.5%) কার্বন অনুপ্রবেশের বিরুদ্ধে একটি SiO₂ বাধা তৈরি করে – সমৃদ্ধ কার্বারাইজিং বায়ুমণ্ডলে পরিষেবা জীবনকে প্রসারিত করে। - গ্যাস সঞ্চালন অপ্টিমাইজড
বেস ট্রে ওপেন গ্রিড প্যাটার্নে উত্থাপিত পা গরম গ্যাসকে সমস্ত পৃষ্ঠের চারপাশে প্রবাহিত হতে দেয় - নীচে থেকে উপরে অভিন্ন গরম। - কাস্টম কনফিগারেশন
বৃত্তাকার বা আয়তক্ষেত্রাকার - আপনার চুল্লির অভ্যন্তরীণ ব্যাসের সাথে অবিকল মেলে। বড় ব্যাসের জন্য সেগমেন্টেড বিকল্প।
প্রযুক্তিগত বিশেষ উল্লেখ
| প্যারামিটার | মান |
| উপাদান | 1.4849 (X15CrNiSi25-21) – প্রত্যয়িত |
| সর্বোচ্চ ক্রমাগত তাপমাত্রা | 1050°C |
| স্বল্পমেয়াদী সর্বোচ্চ তাপমাত্রা। | 1100°C |
| সর্বোচ্চ মোট লোড | 500 - 2000 কেজি (নকশা নির্ভর) |
| বানোয়াট | যথার্থ লেজার/টিআইজি ঢালাই বা বিনিয়োগ ঢালাই |
| আকৃতি | বৃত্তাকার (মান) বা আয়তক্ষেত্রাকার |
| স্ট্যান্ডার্ড ব্যাস | 600 মিমি, 800 মিমি, 1000 মিমি, 1200 মিমি (কাস্টম উপলব্ধ) |
| প্রত্যাশিত সেবা জীবন | 400 - 600 কার্বারাইজিং চক্র |
| উপাদান test certificate (MTC) weld/cast inspection report included with every FH® system | |
কেন FH® 1.4849 ভাল-টাইপ ফার্নেস ফিক্সচার বেছে নিন?
1. 1.4849 – ভাল-টাইপ ফার্নেসের জন্য উচ্চতর পছন্দ
| সম্পত্তি | 310S | 1.4849 | সুবিধা |
| 1000 ডিগ্রি সেলসিয়াসে ক্রেপ শক্তি | বেসলাইন | 40% | কম স্যাগিং |
| বিরোধী কার্বারাইজেশন | পরিমিত | উচ্চ | সমৃদ্ধ পরিবেশে দীর্ঘ জীবন |
| অক্সিডেশন প্রতিরোধের | ভাল | চমৎকার | কম স্কেলিং |
| তাপীয় ক্লান্তি প্রতিরোধের | ভাল | সুপিরিয়র | কম ফাটল |
| সাধারণ চক্র জীবন | 150-250 | 400-600 | 400-600 |
2. সম্পূর্ণ সিস্টেম - একসাথে কাজ করার জন্য ডিজাইন করা হয়েছে
| কম্পোনেন্ট | ফাংশন | মূল বৈশিষ্ট্য |
| বেস ট্রে | ভিত্তি, গ্যাস প্রবাহ | উত্থাপিত পা, চাঙ্গা পাঁজর |
| ঝুড়ি স্ট্যাকিং | অংশ নিয়ন্ত্রণ | ওপেন গ্রিড, মসৃণ প্রান্ত |
| শীর্ষ গ্রিড | নিরাপদ শীর্ষ স্তর | ওজন ধারণ, বিরোধী টিপ |
3. বিরোধী কার্বারাইজেশন প্রযুক্তি
কার্বারাইজিং ভাল ধরনের চুল্লিতে, কার্বন সাধারণ ফিক্সচারে প্রবেশ করে এবং ক্ষত সৃষ্টি করে। FH® 1.4849 ফিক্সচার বৈশিষ্ট্য:
- উচ্চ সিলিকন সামগ্রী - একটি স্থিতিশীল SiO₂ বাধা তৈরি করে
- প্রাক-অক্সিডেশন চিকিত্সা - প্রতিরক্ষামূলক Cr₂O₃ স্তর তৈরি করে
- ঘন পৃষ্ঠ ফিনিস - কার্বন আনুগত্য হ্রাস
4. ভাল-টাইপ ফার্নেস চ্যালেঞ্জের জন্য ডিজাইন করা হয়েছে
| চ্যালেঞ্জ | FH® সমাধান |
| ভারী স্তুপ (2-3 মিটার লম্বা) | চাঙ্গা পাঁজর উচ্চ হামাগুড়ি শক্তি খাদ |
| নীচের স্তর অসম গরম | ফুট ওপেন গ্রিড নিদর্শন উত্থাপিত |
| কঠিন শীর্ষ অ্যাক্সেস অপসারণ | বড় ব্যাসের জন্য সেগমেন্টেড বিকল্প |
| তাপীয় সাইকেল চালানোর চাপ | বৃত্তাকার কোণগুলি চাপ-মুক্ত welds |
অ্যাপ্লিকেশন
- ভাল-টাইপ / পিট কার্বারাইজিং চুল্লি
- ভাল-টাইপ কার্বনিট্রাইডিং চুল্লি
- ভাল-টাইপ অ্যানিলিং চুল্লি (উচ্চ তাপমাত্রা)
- ভাল টাইপ শক্ত চুল্লি
- অংশ: বড় গিয়ার, শ্যাফ্ট, রিং, ডাইস, টুলিং, ভারী ঢালাই, লম্বা টিউব
উপাদান গ্রেড টেবিল:
| তাপ-প্রতিরোধী ইস্পাত | |||||||||||||
| / | জিবি | ডিআইএন | এএসটিএম | JIS | রাসায়নিক গঠন (%) | সর্বোচ্চ অপারেশন তাপমাত্রা | |||||||
| C | Si | Mn | Cr | Ni | Nb/Cb | মো | অন্যান্য | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | এইচডি | SCH11 | 0.30 - 0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | এইচএফ | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0.50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | তিনি | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | এইচ.এইচ | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | হাই | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0.30 - 0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0.50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | এইচএন | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | এইচটি | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | এইচপিCb | SCH24Nb | 0.30 - 0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | ≤0.50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20- 1.80 | ≤0.50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | ≤0.50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | ≤0.50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | এইচএক্স | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | Co:48.0 - 52.0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | Co:48.0 - 52.0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | W:4.0 - 5.5 | 1200℃ |

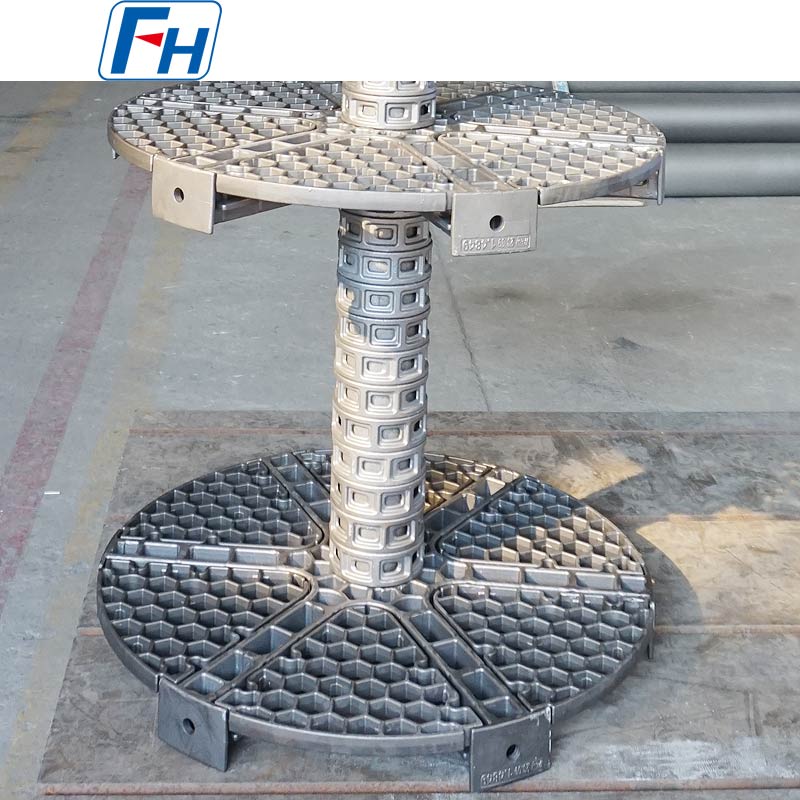

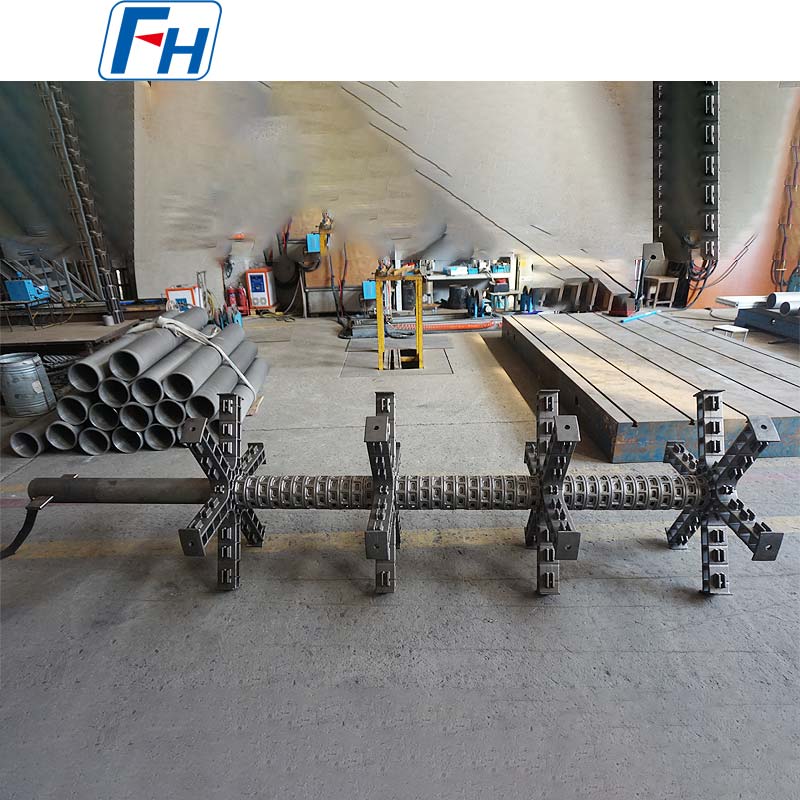

FH® হিট ট্রিটমেন্ট ফিক্সচারের আসল ছবি
অর্ডার প্রক্রিয়া
- চুল্লির অভ্যন্তরীণ ব্যাস (বা L×W), গভীরতা এবং অ্যাক্সেস পদ্ধতি প্রদান করুন
- অংশের মাত্রা, ব্যাচ প্রতি সর্বোচ্চ লোড ওজন এবং অপারেটিং তাপমাত্রা শেয়ার করুন
- বায়ুমণ্ডল নির্দিষ্ট করুন (কারবারাইজিং, কার্বোনিট্রাইডিং, অ্যানিলিং, ইত্যাদি)
- FH® প্রকৌশলীরা সম্পূর্ণ সিস্টেম ডিজাইন 3D লেআউট প্রস্তাব করেন
- উপাদানের পরিমাণ নিশ্চিত করুন (একটি বেস ট্রে নম্বর ঝুড়ি)
- উত্পাদন: 15-25 কার্যদিবস
- ডেলিভারির মধ্যে রয়েছে: MTC, পরিদর্শন রিপোর্ট, স্ট্যাকিং ডায়াগ্রাম, কেয়ার গাইড
FAQ:
প্রশ্ন 1: কেন আমার ভাল-টাইপ কার্বারাইজিং ফার্নেসের জন্য 310S এর উপরে 1.4849 বেছে নেব?
A: 1.4849 উল্লেখযোগ্যভাবে উচ্চতর ক্রীপ শক্তি এবং 310S এর চেয়ে ভাল অ্যান্টি-কারবারাইজেশন অফার করে। ভারী ভার সহ 930°C তাপমাত্রায়, একটি 310S ফিক্সচার 150-200 চক্রের পরে ঝুলতে শুরু করতে পারে, যখন 1.4849 সাধারণত 400-600 চক্র স্থায়ী হয়। উচ্চতর প্রাথমিক খরচ 2x দীর্ঘ জীবন এবং কম উত্পাদন বাধা দ্বারা অফসেট হয়। আমরা আপনার নির্দিষ্ট অবস্থার জন্য একটি জীবনচক্র খরচ বিশ্লেষণ প্রদান করতে পারেন.
প্রশ্ন 2: একটি সম্পূর্ণ FH® 1.4849 ভাল-টাইপ ফার্নেস ফিক্সচার সিস্টেমে কী অন্তর্ভুক্ত রয়েছে?
উত্তর: একটি স্ট্যান্ডার্ড সিস্টেমের মধ্যে রয়েছে:
1 বেস ট্রে – গ্যাস সঞ্চালনের জন্য উত্থাপিত পায়ের সাহায্যে চাঙ্গা
একাধিক স্ট্যাকিং ঝুড়ি (চুল্লির গভীরতার উপর ভিত্তি করে পরিমাণ) - ওপেন গ্রিড ডিজাইন
1 শীর্ষ গ্রিড - উপরের স্তর সুরক্ষিত
সমস্ত উপাদান প্রত্যয়িত 1.4849 থেকে তৈরি এবং স্থিরভাবে একসাথে স্ট্যাক করার জন্য ডিজাইন করা হয়েছে।
প্রশ্ন 3: আমি কিভাবে 1.4849 ফিক্সচার পরিষ্কার এবং বজায় রাখব?
উত্তর: প্রতি 80-120 চক্রে, নির্ধারিত শাটডাউনের সময় ফিক্সচারগুলি সরান এবং কার্বন কালি এবং আলগা স্কেল অপসারণের জন্য হালকাভাবে পুঁতি বিস্ফোরণ (গ্লাস বিডস, ≤0.3 MPa) করুন। বেস ট্রে সমতলতা পরীক্ষা করুন - যদি সাগ প্রতি 1000 মিমি প্রতি 5 মিমি অতিক্রম করে, প্রতিস্থাপন বিবেচনা করুন। হাতুড়ি বা তাপ সোজা না. কার্বন ইস্পাত ব্রাশ ব্যবহার এড়িয়ে চলুন.
প্রশ্ন 4: আমার ভাল ধরনের চুল্লি হল 1300 মিমি ব্যাস। আপনি একটি এক টুকরা বেস ট্রে করতে পারেন?
উত্তর: 1000 মিমি-এর বেশি ব্যাসের জন্য, আমরা সেগমেন্টেড বেস ট্রে (3-4 ইন্টারলকিং টুকরা) সুপারিশ করি। চুল্লিতে প্রবেশ না করে উপরের খোলার মাধ্যমে সেগমেন্টগুলি ইনস্টল করা সহজ। তারা তাপীয় সম্প্রসারণকে আরও ভালভাবে মিটমাট করে। আপনার চুল্লির পাশে বা নীচে অ্যাক্সেস থাকলে এক-টুকরা সম্ভব - দয়া করে নিশ্চিত করুন।
প্রশ্ন 5: 1.4849 ফিক্সচারগুলি একটি ভাল ধরনের গ্যাস নাইট্রাইডিং চুল্লিতে ব্যবহার করা যেতে পারে?
উত্তর: হ্যাঁ, 1.4849 গ্যাস নাইট্রাইডিংয়ে (500–580°C) ভালো পারফর্ম করে। যাইহোক, শুধুমাত্র নাইট্রাইডিংয়ের জন্য (কারবারাইজিং নয়), 310S প্রায়শই যথেষ্ট এবং আরও ব্যয়-কার্যকর। আপনি যদি একই চুল্লিতে কার্বারাইজিং এবং নাইট্রাইডিং উভয়ই চালান, 1.4849 এর বহুমুখীতার জন্য ভাল পছন্দ। সমস্ত স্টেইনলেস স্টিলের ফিক্সচার একটি পৃষ্ঠ নাইট্রাইড স্তর তৈরি করবে – প্রতি 50-80 চক্রে পরিষ্কার করুন।
প্রশ্ন 6: আমার কতগুলি স্ট্যাকিং ঝুড়ি দরকার তা আমি কীভাবে নির্ধারণ করব?
উত্তর: আপনার চুল্লির গভীরতা এবং অংশের উচ্চতার উপর ভিত্তি করে। উদাহরণ: চুল্লির গভীরতা = 1800 মিমি, বেস ট্রে উচ্চতা = 150 মিমি, প্রতিটি ঝুড়ি = 250 মিমি লম্বা। ব্যবহারযোগ্য উচ্চতা = 1800 – 150 – 100 (ক্লিয়ারেন্স) = 1550 মিমি → 6টি ঝুড়ি (6 × 250 = 1500 মিমি)। FH® ডিজাইনের পর্যায়ে আপনার জন্য এটি গণনা করবে।
প্রশ্ন 7: আপনি কি খুচরা যন্ত্রাংশ বা মেরামত পরিষেবা অফার করেন?
উঃ হ্যাঁ। আমরা সাধারণ উপাদান স্টক. ক্ষতিগ্রস্ত ঝুড়ির জন্য, আমরা জোড় মেরামত (যদি ক্ষতি স্থানীয় করা হয়) বা প্রতিস্থাপন অফার করি। বেস ট্রে সাধারণত তাদের সমালোচনামূলক ভূমিকার কারণে মেরামতের পরিবর্তে প্রতিস্থাপিত হয়। মেরামতের মূল্যায়নের জন্য ফটো সহ আমাদের সাথে যোগাযোগ করুন।
প্রশ্ন 8: আপনার ওয়ারেন্টি কি এবং আপনি উপাদান শংসাপত্র প্রদান করেন?
উত্তর: উত্পাদন ত্রুটির বিরুদ্ধে 12 মাস (ওয়েল্ড ফাটল, ঢালাই ত্রুটি, উপাদান ত্রুটি)। সাধারণ হামাগুড়ি, সারফেস কার্বারাইজেশন, এবং ধীরে ধীরে ঝুলে যাওয়াকে স্বাভাবিক পরিধান হিসেবে বিবেচনা করা হয় - আচ্ছাদিত নয়। প্রতিটি ফিক্সচার একটি 1.4849 ম্যাটেরিয়াল টেস্ট সার্টিফিকেট (MTC) এবং ওয়েল্ড/কাস্ট পরিদর্শন রিপোর্ট সহ আসে।
