1.4849 এ কাস্টম হিট ট্রিটমেন্ট বাস্কেট ডিজাইন

কাস্টমার কেস স্টাডি | ইঞ্জিনিয়ারিং ডিজাইন, ম্যানুফ্যাকচারিং, ইন্সপেকশন এবং ডেলিভারি
গ্রাহক অবস্থান: ফ্রান্স
পণ্য: কাস্টম তাপ চিকিত্সা ঝুড়ি
উপাদান: 1.4849 তাপ-প্রতিরোধী স্টেইনলেস স্টীল
সামগ্রিক উচ্চতা: 100 মিমি
ব্যবহারযোগ্য অভ্যন্তরীণ উচ্চতা: প্রায় 60 মিমি
পরিমাণ: 7 পিসি
প্রকল্পের পরিধি: ইঞ্জিনিয়ারিং ডিজাইন → 3D মডেলিং → ম্যানুফ্যাকচারিং → চূড়ান্ত পরিদর্শন → ডেলিভারি
প্রস্তুতকারক: Wuxi Junteng Fanghu Alloy Technology Co., Ltd (FH® খাদ)

প্রকল্প ওভারভিউ
FH® অ্যালয় 1.4849 তাপ-প্রতিরোধী স্টেইনলেস স্টীল থেকে তৈরি কাস্টম তাপ চিকিত্সা ঝুড়ির জন্য একজন ফরাসি গ্রাহকের কাছ থেকে একটি তদন্ত পেয়েছে।
একটি স্ট্যান্ডার্ড ফার্নেস বাস্কেট সরবরাহ করার পরিবর্তে, নির্দিষ্ট ব্যবহারযোগ্য স্থান এবং সামগ্রিক উচ্চতা অনুযায়ী একটি কাস্টমাইজড কাঠামো তৈরি করতে গ্রাহকের FH® অ্যালয় প্রয়োজন।

মূল মাত্রিক প্রয়োজনীয়তা ছিল:

সামগ্রিক ঝুড়ি উচ্চতা: 100 মিমি
ব্যবহারযোগ্য অভ্যন্তরীণ উচ্চতা: প্রায় 60 মিমি
উপাদান: 1.4849
পরিমাণ: 7 pcs

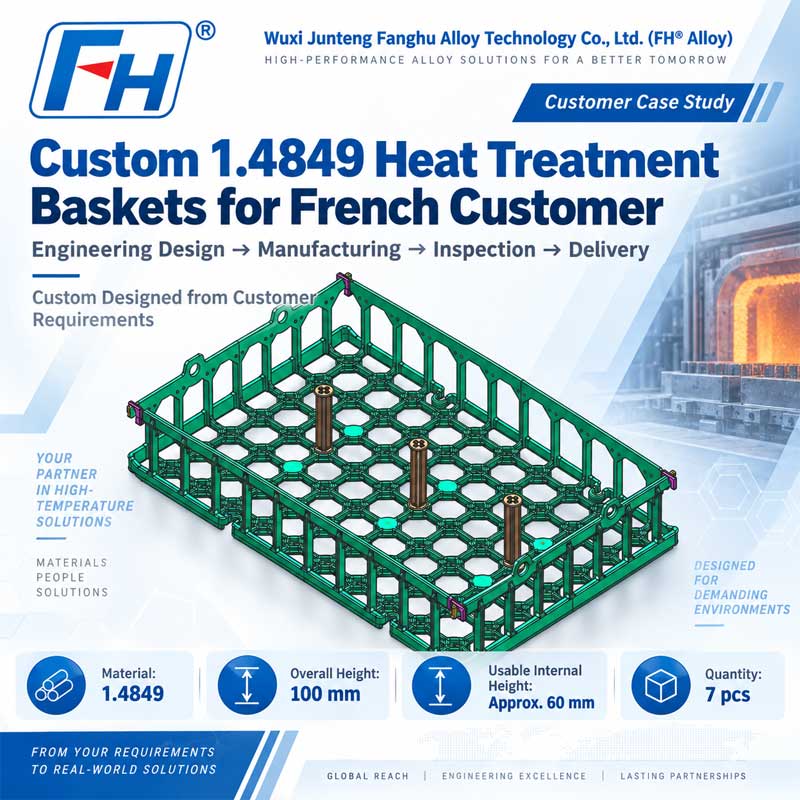

এই প্রয়োজনীয়তার উপর ভিত্তি করে, FH® অ্যালয় ইঞ্জিনিয়ারিং দল ঝুড়ির কাঠামো তৈরি করেছে এবং এই ক্ষেত্রে দেখানো চূড়ান্ত 3D পণ্য মডেলটি সম্পূর্ণ করেছে।
নকশা নিশ্চিতকরণের পরে, প্রকল্পটি উত্পাদন, চূড়ান্ত গুণমান পরিদর্শন এবং চালানের মাধ্যমে এগিয়ে যায়।

গ্রাহকের প্রয়োজনীয়তা
ওয়ার্কপিস লোড করার জন্য পর্যাপ্ত ব্যবহারযোগ্য অভ্যন্তরীণ স্থান বজায় রেখে গ্রাহকের অপেক্ষাকৃত কম-প্রোফাইল তাপ চিকিত্সা ঝুড়ি প্রয়োজন।

আইটেম	প্রয়োজনীয়তা
পণ্য	তাপ চিকিত্সা ঝুড়ি
গ্রাহক	অবস্থান ফ্রান্স
উপাদান	1.4849
সামগ্রিক উচ্চতা	100 মিমি
অভ্যন্তরীণ ব্যবহারযোগ্য উচ্চতা	প্রায় 60 মিমি
পরিমাণ	7 পিসি
ডিজাইন	FH® খাদ দ্বারা কাস্টমাইজড
পণ্যion	FH® খাদ
চূড়ান্ত পরিদর্শন	FH® খাদ
ডেলিভারি	পরিদর্শন শেষে সম্পন্ন

তাই চ্যালেঞ্জটি ছিল কেবল 100 মিমি উচ্চতার একটি ঝুড়ি তৈরি করা নয়, বরং একটি ব্যবহারিক এবং স্থিতিশীল তাপ চিকিত্সা ফিক্সচার কাঠামো বজায় রেখে প্রয়োজনীয় অভ্যন্তরীণ ব্যবহারযোগ্য লোডিং উচ্চতা অর্জন করা।

FH® অ্যালয় দ্বারা ইঞ্জিনিয়ারিং ডিজাইন
গ্রাহকের মাত্রিক প্রয়োজনীয়তার উপর ভিত্তি করে, FH® অ্যালয় একটি উন্মুক্ত লোড-বেয়ারিং বেস এবং চারপাশের ফ্রেমের সাথে চাঙ্গা একটি কাস্টম ঝুড়ি তৈরি করেছে।

চূড়ান্ত 3D মডেলটি বেশ কয়েকটি গুরুত্বপূর্ণ কাঠামোগত উপাদানকে অন্তর্ভুক্ত করে।
1. ওপেন গ্রিড বেস স্ট্রাকচার
ঝুড়ির নীচে একটি ওপেন গ্রিড-টাইপ ডিজাইন ব্যবহার করা হয়েছে।

এই কাঠামো প্রদান করতে সাহায্য করে:

বিতরণ করা ওয়ার্কপিস সমর্থন,
অপ্রয়োজনীয় ঝুড়ি ওজন হ্রাস,
উন্নত চুল্লি বায়ুমণ্ডল সঞ্চালন,
এবং একটি ব্যবহারিক লোড-ভারবহন কাঠামো।

আন্তঃসংযুক্ত সমর্থনকারী বিভাগগুলি বিচ্ছিন্ন এলাকায় তাদের কেন্দ্রীভূত করার পরিবর্তে ঝুড়ি জুড়ে লোড বিতরণ করতে সহায়তা করে।

2. লো-প্রোফাইল সাইড ফ্রেম
যেহেতু মোট ঝুড়ির উচ্চতা 100 মিমি পর্যন্ত সীমাবদ্ধ ছিল, পাশের কাঠামোটি সাবধানে ডিজাইন করতে হয়েছিল।

ঝুড়ি প্রায় বজায় রাখার জন্য প্রয়োজন:
ব্যবহারযোগ্য অভ্যন্তরীণ উচ্চতার 60 মিমি
নীচে, ফ্রেম এবং সহায়ক উপাদানগুলির জন্য পর্যাপ্ত কাঠামোগত বিভাগ রেখে যাওয়ার সময়।
চূড়ান্ত নকশা তাই ভারসাম্য:
সামগ্রিক উচ্চতা ব্যবহারযোগ্য লোডিং স্পেস কাঠামোগত স্থায়িত্ব
কেবলমাত্র পার্শ্ব-প্রাচীরের উচ্চতা সর্বাধিক করার চেয়ে।

3. চাঙ্গা পেরিফেরাল স্ট্রাকচার
পার্শ্ববর্তী ফ্রেম ঝুড়ি অতিরিক্ত অনমনীয়তা প্রদান করে।
চূড়ান্ত মডেলটি ভিত্তি কাঠামোর সাথে সংযুক্ত উল্লম্বভাবে সমর্থিত পার্শ্ব অংশগুলি ব্যবহার করে, যা হ্যান্ডলিং এবং ফার্নেস পরিষেবার সময় ঝুড়ির জ্যামিতি বজায় রাখতে সহায়তা করে।
সাইড স্ট্রাকচার ওয়ার্কপিসগুলিকে লোডিং এলাকার বাইরে সরানো থেকে আটকাতেও সাহায্য করে।

4. অভ্যন্তরীণ সমর্থন / পজিশনিং পয়েন্ট
চূড়ান্ত নকশাটি বেশ কয়েকটি উল্লম্ব অভ্যন্তরীণ সমর্থন অবস্থান অন্তর্ভুক্ত করে।
এই বৈশিষ্ট্যগুলি সাহায্য করতে পারে:
ফিক্সচার পজিশনিং,
অভ্যন্তরীণ সমর্থন,
স্ট্যাকিং বা সমাবেশ প্রয়োজনীয়তা,
এবং ঝুড়ি উপাদানগুলির মধ্যে প্রয়োজনীয় কাঠামোগত সম্পর্ক বজায় রাখা।
তাদের অবস্থানগুলি উৎপাদনের পরে যোগ করার পরিবর্তে প্রকৌশল পর্যায়ে 3D মডেলে অন্তর্ভুক্ত করা হয়েছিল।

কেন 1.4849 নির্বাচিত হয়েছিল
গ্রাহক এই প্রকল্পের জন্য 1.4849 তাপ-প্রতিরোধী স্টেইনলেস স্টীল নির্দিষ্ট করেছেন।
1.4849 সাধারণত ইন্ডাস্ট্রিয়াল ফার্নেস কম্পোনেন্ট এবং হিট ট্রিটমেন্ট টুলিংয়ের জন্য ব্যবহার করা হয় যেখানে উন্নত-তাপমাত্রার কর্মক্ষমতা প্রয়োজন।

চুল্লির ঝুড়ি অ্যাপ্লিকেশনের জন্য, উপাদানটি সুবিধা প্রদান করে যেমন:

ভাল উচ্চ-তাপমাত্রা শক্তি,
অক্সিডেশন প্রতিরোধের,
তাপ স্থিতিশীলতা,
এবং বারবার তাপ চিকিত্সা চক্রের জন্য উপযুক্ততা।

তাপ চিকিত্সা টুলিংয়ের জন্য, তবে, শুধুমাত্র উপাদান নির্বাচনই যথেষ্ট নয়।
ঝুড়ির গঠন, বিভাগের বেধ, সমর্থন বিন্যাস এবং লোড বন্টন এছাড়াও পরিষেবা কর্মক্ষমতা নির্ধারণে গুরুত্বপূর্ণ ভূমিকা পালন করে।
এই কারণে, FH® অ্যালয় ফিক্সচার ডিজাইন প্রক্রিয়ার সময় উপাদান এবং কাঠামোকে একসাথে মূল্যায়ন করে।

গ্রাহকের প্রয়োজনীয়তা থেকে চূড়ান্ত 3D মডেল পর্যন্ত
প্রকল্পটি গ্রাহকের মাত্রিক এবং বস্তুগত প্রয়োজনীয়তার সাথে শুরু হয়েছিল।
FH® অ্যালয় তারপর এই প্রয়োজনীয়তাগুলিকে একটি উত্পাদন-প্রস্তুত ঝুড়ি ডিজাইনে রূপান্তরিত করেছে।

প্রকৌশল কর্মপ্রবাহ অন্তর্ভুক্ত:
গ্রাহকের প্রয়োজনীয়তা
↓
মাত্রিক বিশ্লেষণ
↓
স্ট্রাকচারাল ডিজাইন
↓
3D মডেলিং
↓
ডিজাইন নিশ্চিতকরণ
↓
ম্যানুফ্যাকচারিং
চূড়ান্ত 3D মডেলটি গ্রাহক এবং FH® অ্যালয় উত্পাদন দলকে উত্পাদনের আগে ঝুড়ির কাঠামো পরিষ্কারভাবে পর্যালোচনা করার অনুমতি দেয়।

ম্যানুফ্যাকচারিং Process
নকশা নিশ্চিত হওয়ার পর, FH® অ্যালয় 7টি কাস্টম তাপ চিকিত্সা ঝুড়ি উৎপাদনের সাথে এগিয়ে যায়।
উত্পাদন প্রক্রিয়াটি অনুমোদিত নকশা অনুসারে নিয়ন্ত্রিত হয়েছিল, এতে মনোযোগ দেওয়া হয়েছিল:

সামগ্রিক মাত্রা,
কাঠামোগত জ্যামিতি,
সংযোগ অবস্থান,
ফ্রেম প্রান্তিককরণ,
এবং চূড়ান্ত সমাবেশ শর্ত।

উদ্দেশ্য ছিল যে সমাপ্ত ঝুড়িগুলি ইঞ্জিনিয়ারিং মডেল এবং গ্রাহকের প্রয়োজনীয়তার সাথে মিলেছে তা নিশ্চিত করা।

চূড়ান্ত গুণমান পরিদর্শন
চালানের আগে, FH® অ্যালয় সম্পন্ন ঝুড়ির চূড়ান্ত পরিদর্শন করে।
মূল আইটেমগুলির উপর দৃষ্টি নিবদ্ধ করা পরিদর্শন সহ:
মাত্রিক পরিদর্শন
নির্দিষ্ট 100 মিমি সামগ্রিক উচ্চতা এবং প্রয়োজনীয় অভ্যন্তরীণ লোডিং স্পেস সহ মূল ঝুড়ির মাত্রা যাচাইকরণ।
কাঠামোগত পরিদর্শন
ঝুড়ি ফ্রেম, ভিত্তি গঠন, সমর্থনকারী সদস্য এবং সংযোগ এলাকা পরীক্ষা করা হচ্ছে।
চেহারা পরিদর্শন
সামগ্রিক উত্পাদন গুণমান এবং পৃষ্ঠ অবস্থা পরিদর্শন.
অঙ্কন সামঞ্জস্য
সমাপ্ত পণ্য চালানের আগে অনুমোদিত প্রকৌশল নকশা বিরুদ্ধে পরীক্ষা করা হয়.
চূড়ান্ত পরিদর্শন সম্পন্ন করার পরেই ডেলিভারির জন্য ঝুড়ি প্রস্তুত করা হয়েছিল।

প্রজেক্ট স্পেসিফিকেশন

আইটেম	স্পেসিফিকেশন
পণ্য Custom	তাপ চিকিত্সা ঝুড়ি
গ্রাহক	ফরাসি গ্রাহক
উপাদান	1.4849
সামগ্রিক উচ্চতা	100 মিমি
অভ্যন্তরীণ ব্যবহারযোগ্য উচ্চতা	প্রায় 60 মিমি
পরিমাণ	7 পিসি
গঠন	ওপেন গ্রিড বেস রিইনফোর্সড সাইড ফ্রেম
ডিজাইন	FH® অ্যালয় দ্বারা কাস্টম 3D ডিজাইন
ম্যানুফ্যাকচারিং	FH® খাদ
মান নিয়ন্ত্রণ	চূড়ান্ত মাত্রিক ও কাঠামোগত পরিদর্শন
প্রকল্পের সুযোগ	ডিজাইন → Production → Inspection → Delivery

প্রকল্প হাইলাইট
কাস্টম ইঞ্জিনিয়ারিং ডিজাইন
কাঠামোটি একটি আদর্শ ঝুড়ি থেকে অভিযোজিত না হয়ে গ্রাহকের প্রকৃত মাত্রিক প্রয়োজনীয়তা অনুসারে তৈরি করা হয়েছিল।
100 মিমি Low-Profile Structure
আনুমানিক 60 মিমি অভ্যন্তরীণ ব্যবহারযোগ্য স্থান প্রদান করার সময় একটি কমপ্যাক্ট সামগ্রিক উচ্চতা বজায় রাখার জন্য ঝুড়িটি ইঞ্জিনিয়ার করা হয়েছিল।
1.4849 তাপ-প্রতিরোধী উপাদান
তাপ চিকিত্সা অ্যাপ্লিকেশন দাবি করার জন্য নির্দিষ্ট উপাদান নির্বাচন করা হয়েছিল.
সম্পূর্ণ প্রজেক্ট এক্সিকিউশন
FH® অ্যালয় সম্পূর্ণ ওয়ার্কফ্লো পরিচালনা করেছে:
ডিজাইন → 3D অঙ্কন → উত্পাদন → পরিদর্শন → চালান
ছোট-ব্যাচ কাস্টম উত্পাদন
গ্রাহক-নির্দিষ্ট নকশা অনুযায়ী মোট 7টি ঝুড়ি তৈরি করা হয়েছিল।

বিল্ড-টু-প্রিন্ট ম্যানুফ্যাকচারিংয়ের চেয়েও বেশি
অনেক তাপ চিকিত্সা ফিক্সচার সরবরাহকারী শুধুমাত্র সম্পন্ন গ্রাহক অঙ্কন অনুযায়ী উত্পাদন.
এই ফরাসি প্রকল্পের জন্য, FH® অ্যালয় ইঞ্জিনিয়ারিং ডিজাইনের পর্যায় থেকে গ্রাহককে সমর্থন করেছে।
গ্রাহক মূল মাত্রিক এবং উপাদান প্রয়োজনীয়তা প্রদান করেছেন, এবং FH® অ্যালয় উৎপাদনে যাওয়ার আগে ঝুড়ির কাঠামো এবং চূড়ান্ত 3D মডেল তৈরি করেছে।

এই ক্ষমতা আমাদের গ্রাহকদের সমর্থন করতে দেয় যাদের প্রয়োজন:

নতুন ফিক্সচার উন্নয়ন,
কাঠামোগত অপ্টিমাইজেশান,
কাস্টম ঝুড়ি মাত্রা,
বিশেষ লোডিং উচ্চতা,
উপাদান-নির্দিষ্ট চুল্লি টুলিং,
এবং কম ভলিউম কাস্টমাইজড উত্পাদন.

কাস্টম তাপ চিকিত্সা ঝুড়িs by FH® Alloy
Wuxi Junteng Fanghu Alloy Technology Co., Ltd (FH® খাদ) designs and manufactures customized heat treatment tooling for industrial furnace applications, including:

তাপ চিকিত্সা ঝুড়ি
ফার্নেস ট্রে
তাপ চিকিত্সা ফিক্সচার
ভ্যাকুয়াম ফার্নেস ফিক্সচার
ক্রমাগত চুল্লি ঝুড়ি
পিট ফার্নেস ফিক্সচার
স্ট্যাকেবল ফার্নেস টুলিং
কাস্টম তাপ-প্রতিরোধী খাদ উপাদান

গ্রাহকরা একটি সম্পূর্ণ অঙ্কন প্রদান করতে পারেন বা কেবল প্রকল্পের মূল তথ্য সরবরাহ করতে পারেন যেমন:
চুল্লি টাইপ ঝুড়ি আকার কাজের তাপমাত্রা লোড উপাদান workpiece তথ্য
FH® অ্যালয় তারপর একটি কাস্টমাইজড ফার্নেস টুলিং সমাধান বিকাশ করতে পারে।
