পোলিশ গ্রাহকের জন্য কাস্টম হেভি-ডিউটি হিট ট্রিটমেন্ট বেস ট্রে
কাস্টমার কেস স্টাডি | ইঞ্জিনিয়ারিং ডিজাইন, ম্যানুফ্যাকচারিং এবং ডেলিভারি
গ্রাহক অবস্থান: পোল্যান্ড
পণ্য: কাস্টম তাপ চিকিত্সা বেস ট্রে
আবেদন: কার্বারাইজিং এবং তেল নিভিয়ে ফেলা
ডিজাইন করা মাপ:

• 1400 × 1600 × 70 মিমি

• 1400 × 2200 × 70 মিমি


সর্বাধিক প্রক্রিয়া তাপমাত্রা: 1000°C
তেল নিভানোর তাপমাত্রা: প্রায় 100°C
চুল্লি লোড: চুল্লির আকারের উপর নির্ভর করে 2.8 টন পর্যন্ত
পরিষেবার পরিধি: ইঞ্জিনিয়ারিং ডিজাইন ম্যানুফ্যাকচারিং ডেলিভারি
প্রস্তুতকারক: Wuxi Junteng Fanghu Alloy Technology Co., Ltd (FH® Alloy)

প্রকল্প ওভারভিউ
FH® অ্যালয় পোল্যান্ডের একজন গ্রাহকের জন্য একটি কাস্টমাইজড তাপ চিকিত্সা বেস ট্রে প্রকল্প সম্পন্ন করেছে।
একটি প্রচলিত বিল্ড-টু-প্রিন্ট অর্ডারের বিপরীতে, গ্রাহকের ট্রে আঁকা শেষ হয়নি। পরিবর্তে, তারা প্রধান ফার্নেস অপারেটিং শর্ত, লোডিং মাত্রা, তাপ চিকিত্সা প্রক্রিয়া এবং প্রয়োজনীয় চুল্লি লোড প্রদান করেছে।
এই প্রযুক্তিগত ইনপুটগুলির উপর ভিত্তি করে, FH® অ্যালয় ট্রে কাঠামোর উন্নয়ন, প্রকৌশল অঙ্কন প্রস্তুত, সমাপ্ত পণ্য উত্পাদন এবং চালানের ব্যবস্থা করার জন্য দায়ী ছিল।
এই প্রকল্পের জন্য দুটি প্রধান ট্রে আকার তৈরি করা হয়েছিল:

• 1400 × 1600 × 70 মিমি

• 1400 × 2200 × 70 মিমি


ট্রেগুলিকে 1000°C পর্যন্ত তাপমাত্রায় একটি চাহিদাপূর্ণ কার্বারাইজিং প্রক্রিয়ার জন্য ডিজাইন করা হয়েছিল, তারপরে প্রায় 100°C তাপমাত্রায় নিমজ্জন তেলে নিমজ্জিত করা হয়েছিল।

গ্রাহক অপারেটিং শর্তাবলী
গ্রাহক নিম্নলিখিত অ্যাপ্লিকেশন ডেটা সহ FH® অ্যালয় সরবরাহ করেছেন৷

গ্রাহক চ্যালেঞ্জ: কোন সমাপ্ত অঙ্কন নেই
এই প্রকল্পের সবচেয়ে গুরুত্বপূর্ণ বৈশিষ্ট্যগুলির মধ্যে একটি ছিল যে পোলিশ গ্রাহক একটি বিদ্যমান উত্পাদন অঙ্কন প্রদান করেনি।

গ্রাহক প্রধানত সরবরাহ করেছেন:

• চুল্লি লোডিং মাত্রা,

• কার্বারাইজিং তাপমাত্রা,

• নিভে যাওয়ার অবস্থা,

• প্রত্যাশিত চুল্লি লোড,

• প্রয়োজনীয় ট্রে মাত্রা,

• এবং অপসারণযোগ্য কলামের জন্য কার্যকরী প্রয়োজনীয়তা।


তাই এই অপারেটিং প্যারামিটারগুলিকে একটি ব্যবহারিক এবং উত্পাদনযোগ্য ট্রে কাঠামোতে রূপান্তর করার জন্য FH® অ্যালয় প্রয়োজন।
এর জন্য সাধারণ মাত্রিক অনুলিপির পরিবর্তে প্রকৌশল মূল্যায়ন প্রয়োজন।

ইঞ্জিনিয়ারিং চ্যালেঞ্জ: বড় আকারের হেভি লোড থার্মাল সাইক্লিং
ট্রেগুলি তুলনামূলকভাবে বড় ছিল, বিশেষ করে 1400 × 2200 × 70 মিমি সংস্করণ।
উচ্চ তাপমাত্রায় ভারী লোডের অধীনে কাজ করা বড় ফার্নেস ট্রেগুলি বিভিন্ন প্রকৌশল ঝুঁকির সম্মুখীন হয়।

উচ্চ-তাপমাত্রার বিকৃতি
কার্বারাইজিং তাপমাত্রা 1000 ডিগ্রি সেলসিয়াসের কাছাকাছি পৌঁছালে, তাপ-প্রতিরোধী সংকর ধাতুগুলির যান্ত্রিক শক্তি কক্ষ-তাপমাত্রার অবস্থার তুলনায় হ্রাস পায়।
সমর্থন কাঠামো সঠিকভাবে ডিজাইন করা না হলে, ট্রেটি অনুভব করতে পারে:

• ঝুলে পড়া,

• মোচড়,

• স্থানীয় বিকৃতি,

• বা স্থায়ী মাত্রিক বিকৃতি।


1400 × 2200 মিমি আকারের একটি ট্রের জন্য, এটি বিশেষভাবে গুরুত্বপূর্ণ হয়ে ওঠে।

ভারী চুল্লি লোড হচ্ছে
গ্রাহকের অপারেটিং তথ্য অনুসারে, চুল্লি লোড করার শর্তগুলি পৌঁছাতে পারে:

• 2200 × 1400 মিমি ফার্নেস কনফিগারেশনের জন্য 2.8 টন

• 1600 × 1400 মিমি কনফিগারেশনের জন্য প্রায় 2 টন


গ্রাহক আরও ইঙ্গিত করেছেন যে ট্রে লোড করার প্রয়োজনীয়তা নির্দিষ্ট অ্যাপ্লিকেশনগুলিতে চুল্লির সামগ্রিক লোড অবস্থার কাছাকাছি হতে পারে।
এটি একটি বৃহৎ পৃষ্ঠ এলাকা জুড়ে কার্যকর লোড বিতরণ প্রদানের জন্য ট্রে ডিজাইনের প্রয়োজন।

তেল নিভানোর সময় দ্রুত তাপমাত্রা পরিবর্তন
তাপ চিকিত্সা চক্র অন্তর্ভুক্ত:
1000°C পর্যন্ত কার্বারাইজিং → প্রায় 100°C তাপমাত্রায় তেল নিভে যাওয়া
এটি একটি উল্লেখযোগ্য তাপমাত্রা পার্থক্য প্রতিনিধিত্ব করে।
এই চক্রের বারবার এক্সপোজার উৎপন্ন করতে পারে:

• তাপীয় চাপ,

• তাপীয় ক্লান্তি,

• বিকৃতি,

• জয়েন্টগুলির চারপাশে চাপের ঘনত্ব,

• এবং ধীরে ধীরে কাঠামোগত অবক্ষয়।


ট্রে কাঠামোর জন্য স্ট্যাটিক লোডিং এবং বারবার তাপ সাইক্লিং উভয়ই বিবেচনা করা প্রয়োজন।

FH® অ্যালয় ইঞ্জিনিয়ারিং ডিজাইন
FH® অ্যালয় গ্রাহকের চুল্লির আকার এবং লোড অবস্থার উপর ভিত্তি করে দুটি কাস্টমাইজড ট্রে কাঠামো তৈরি করেছে।

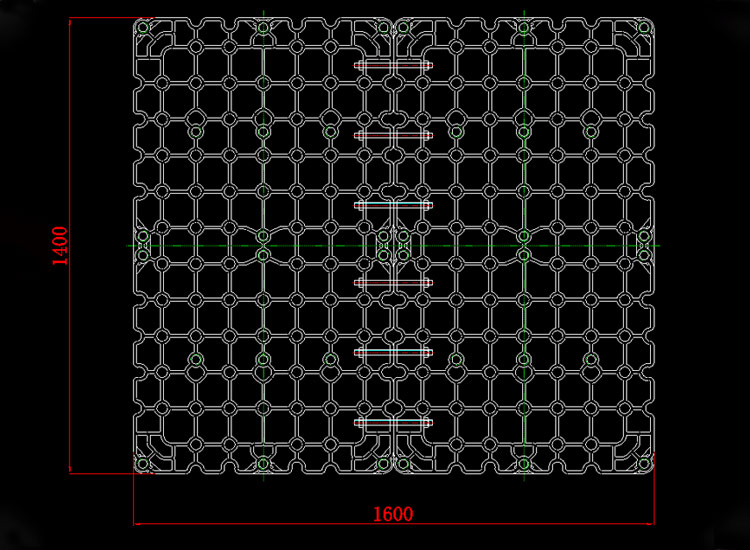

1400 × 1600 × 70 মিমি বেস ট্রে
প্রথম ট্রেটি সামগ্রিক মাত্রার সাথে ডিজাইন করা হয়েছিল:
1400 × 1600 × 70 মিমি
কাঠামোটি ট্রে পৃষ্ঠের জুড়ে লোড বিতরণ করার জন্য একটি বারবার গ্রিড-টাইপ লোড-বেয়ারিং লেআউট ব্যবহার করে।
নকশাটি কৌশলগতভাবে অবস্থিত সংযোগ এবং সমর্থন অবস্থানগুলিকে অন্তর্ভুক্ত করে যাতে ট্রেটি যখন প্রয়োজনে অপসারণযোগ্য উল্লম্ব কলামগুলির সাথে একসাথে কাজ করতে পারে।
মূল নকশা উদ্দেশ্য অন্তর্ভুক্ত:

• উচ্চ-তাপমাত্রার অনমনীয়তা,

• লোড বিতরণ,

• অসমর্থিত স্প্যান হ্রাস,

• অপসারণযোগ্য কলামের সাথে সামঞ্জস্য,

• এবং ব্যবহারিক চুল্লি লোডিং.

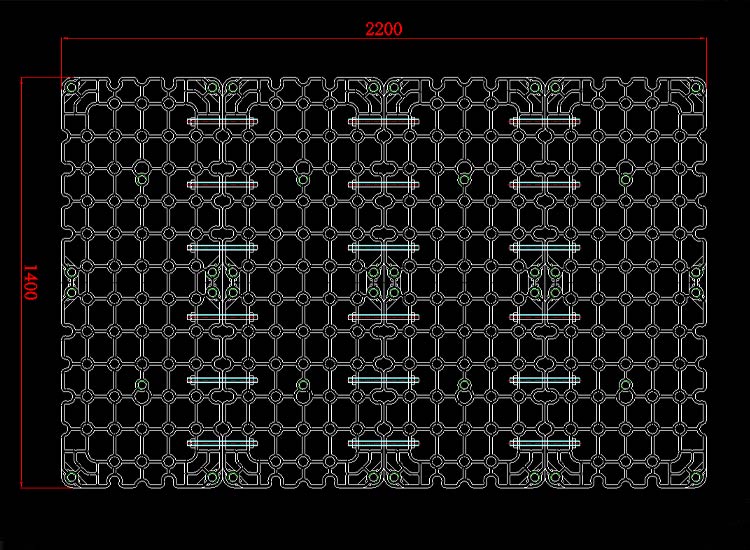

1400 × 2200 × 70 মিমি Base Tray
দ্বিতীয় নকশাটি একটি বড় ট্রে ছিল:
1400 × 2200 × 70 মিমি
বর্ধিত দৈর্ঘ্যের কারণে, কাঠামোগত নিয়ন্ত্রণ আরও গুরুত্বপূর্ণ হয়ে উঠেছে।
চূড়ান্ত অঙ্কনে একাধিক কাঠামোগত বিভাগ এবং বৃহত্তর কর্মক্ষেত্রে স্থিতিশীলতা বজায় রাখার জন্য সংযোগগুলিকে শক্তিশালী করা হয়েছে।
2200 মিমি সংস্করণটি প্রায় 2.8 টন পর্যন্ত লোড সহ চুল্লির অবস্থার জন্য তৈরি করা হয়েছিল।
ইঞ্জিনিয়ারিং ফোকাস অন্তর্ভুক্ত:

• দীর্ঘ সময়ের বিকৃতি নিয়ন্ত্রণ,

• লোড স্থানান্তর উন্নত করা,

• কাঠামো জুড়ে চাপ বিতরণ,

• এবং ব্যবহারিক হ্যান্ডলিং এবং সমাবেশ বজায় রাখা।


গ্রিড-টাইপ স্ট্রাকচারাল ডিজাইন
উভয় ট্রে ধারণা একটি খোলা গ্রিড গঠন ব্যবহার করে।
এই ধরনের কাঠামো তাপ চিকিত্সা অ্যাপ্লিকেশনে বিভিন্ন সুবিধা প্রদান করে।
উন্নত লোড বিতরণ
আন্তঃসংযুক্ত সমর্থন পাঁজরগুলি অল্প সংখ্যক সদস্যের মধ্যে চাপকে কেন্দ্রীভূত করার পরিবর্তে একাধিক কাঠামোগত পথে লোড স্থানান্তর করতে সহায়তা করে।
স্ব-ওজন কমানো
একটি খোলা কাঠামো সম্পূর্ণ ট্রেকে অপ্রয়োজনীয়ভাবে কঠিন এবং ভারী না করে উচ্চ কাঠামোগত দক্ষতা প্রদান করে।
উন্নত প্রক্রিয়া প্রচলন
উন্মুক্ত জ্যামিতি চুল্লির বায়ুমণ্ডল এবং প্রশমিত মিডিয়াকে আরও কার্যকরভাবে ট্রে দিয়ে চলাচল করতে দেয়।
তাপ সম্প্রসারণ ব্যবস্থাপনা
একটি সঠিকভাবে ডিজাইন করা গ্রিড কাঠামো বারবার গরম এবং শীতল চক্রের সময় তাপীয় সম্প্রসারণকে মিটমাট করতে সাহায্য করতে পারে।

অপসারণযোগ্য কলাম ডিজাইন
গ্রাহক বিশেষভাবে অনুরোধ করেছেন:

• লোডের উপর নির্ভর করে সহজেই সরানো যায় এমন কলাম।


FH® অ্যালয় তাই ট্রে ডিজাইনে কলাম মাউন্টিং পজিশনগুলিকে অন্তর্ভুক্ত করেছে।
এটি গ্রাহককে বিভিন্ন লোডিং প্রয়োজনীয়তা অনুযায়ী ফিক্সচার কনফিগার করতে দেয়।
অতিরিক্ত উল্লম্ব সমর্থন প্রয়োজন হলে, কলামগুলি নির্ধারিত অবস্থানে ইনস্টল করা যেতে পারে।
যখন উৎপাদন সেটআপের জন্য তাদের প্রয়োজন হয় না, তখন কলামগুলি সরানো যেতে পারে।
এটি সম্পূর্ণরূপে স্থির ফিক্সচার কাঠামোর তুলনায় আরও বেশি নমনীয়তা প্রদান করে।

প্রকৃত চুল্লি লোড উপর ভিত্তি করে নকশা
এই প্রকল্পের একটি প্রধান বিবেচ্য ছিল যে বিভিন্ন চুল্লি আকারের বিভিন্ন লোডিং ক্ষমতা ছিল।
যেমন:
2200 × 1400 চুল্লি
আনুমানিক চুল্লি লোড:
2.8 টন
1600 × 1400 চুল্লি
আনুমানিক চুল্লি লোড:
2 টন
প্রতিটি চুল্লি আকারের জন্য ঠিক একই কাঠামো ব্যবহার করার পরিবর্তে, FH® অ্যালয় এর মধ্যে সম্পর্ক মূল্যায়ন করেছে:
ট্রে সাইজ ফার্নেস লোড সাপোর্ট পজিশন উচ্চ-তাপমাত্রা শর্ত
এবং সেই অনুযায়ী ডিজাইন তৈরি করে।

অপারেটিং প্যারামিটার থেকে চূড়ান্ত ইঞ্জিনিয়ারিং অঙ্কন পর্যন্ত
এই প্রকল্পটি একটি সম্পূর্ণ প্রকৌশল প্রক্রিয়া অনুসরণ করে।
গ্রাহক চুল্লি তথ্য
↓
তাপ চিকিত্সা প্রক্রিয়া পর্যালোচনা
↓
লোড হচ্ছে প্রয়োজনীয়তা বিশ্লেষণ
↓
স্ট্রাকচারাল কনসেপ্ট ডেভেলপমেন্ট
↓
অপসারণযোগ্য কলাম পজিশনিং
↓
ইঞ্জিনিয়ারিং অঙ্কন
↓
ম্যানুফ্যাকচারিং
↓
পরিদর্শন
↓
চালান
গ্রাহক সমাপ্ত অঙ্কনগুলির পরিবর্তে চুল্লির শর্তগুলি প্রদান করেছে এবং FH® অ্যালয় সেই প্রয়োজনীয়তাগুলিকে দুটি উত্পাদন-প্রস্তুত বেস ট্রে ডিজাইনে রূপান্তর করেছে৷

প্রজেক্ট স্পেসিফিকেশন

কেন এই প্রকল্পটি বিল্ড-টু-প্রিন্ট ম্যানুফ্যাকচারিং থেকে আলাদা
অনেক তাপ চিকিত্সা ফিক্সচার প্রকল্প একটি সম্পূর্ণ গ্রাহক অঙ্কন দিয়ে শুরু হয়।
এই প্রকল্প হয়নি.
পোলিশ গ্রাহক প্রক্রিয়া এবং চুল্লির তথ্য প্রদান করেছেন, যখন FH® Alloy সেই প্রয়োজনীয়তাগুলিকে একটি কার্যকর প্রকৌশল সমাধানে রূপান্তর করার দায়িত্ব নিয়েছে।
প্রকল্পটি তাই FH® অ্যালয় এর ক্ষমতা প্রদর্শন করে:

• আবেদন বিশ্লেষণ,

• কাঠামোগত উন্নয়ন,

• বড় আকারের ট্রে নকশা,

• ভারী-লোড ফিক্সচার ইঞ্জিনিয়ারিং,

• অপসারণযোগ্য সমর্থন নকশা,

• অঙ্কন প্রস্তুতি,

• উত্পাদন,

• এবং চূড়ান্ত ডেলিভারি।


এই ক্ষমতা বিশেষভাবে সেইসব গ্রাহকদের জন্য মূল্যবান যারা তাদের ফার্নেসের অবস্থা জানেন কিন্তু এখনও চূড়ান্ত ফিক্সচার অঙ্কন নেই।

FH® অ্যালয় দ্বারা কাস্টম হিট ট্রিটমেন্ট ট্রে ডিজাইন
Wuxi Junteng Fanghu Alloy Technology Co., Ltd (FH® Alloy) designs and manufactures customized heat treatment tooling for demanding industrial furnace applications.
আমাদের পণ্য পরিসীমা অন্তর্ভুক্ত:

• তাপ চিকিত্সা বেস ট্রে

• কার্বারাইজিং ফার্নেস ট্রে

• তেল নিভান ফিক্সচার

• তাপ চিকিত্সা ঝুড়ি

• ফার্নেস ফিক্সচার

• ক্রমাগত চুল্লি টুলিং

• ভ্যাকুয়াম ফার্নেস ফিক্সচার

• পিট ফার্নেস ফিক্সচার

• কাস্টম তাপ-প্রতিরোধী খাদ উপাদান


গ্রাহকরা সম্পূর্ণ অঙ্কন বা প্রাথমিক প্রকৌশল তথ্য প্রদান করতে পারেন যেমন:
চুল্লি আকার তাপমাত্রা লোড তাপ চিকিত্সা প্রক্রিয়া কুলিং পদ্ধতি workpiece তথ্য
FH® অ্যালয় তখন প্রকৌশল নকশা থেকে উৎপাদনের মাধ্যমে প্রকল্পটিকে সমর্থন করতে পারে।

একটি কাস্টম হেভি-ডিউটি ​​ফার্নেস ট্রে প্রয়োজন?
যদি আপনার বিদ্যমান ফার্নেস ট্রে উচ্চ-তাপমাত্রা বা ভারী-লোড অবস্থার অধীনে বিকৃত হয়ে যায়, অথবা যদি আপনার ফার্নেস প্যারামিটার থাকে কিন্তু কোনো ফিনিশড ফিক্সচার অঙ্কন না থাকে, তাহলে FH® অ্যালয় একটি কাস্টমাইজড সমাধান তৈরি করতে সাহায্য করতে পারে।
প্রকৌশল মূল্যায়নের জন্য, অনুগ্রহ করে প্রদান করুন:

• চুল্লির ধরন,

• চুল্লি লোডিং মাত্রা,

• সর্বাধিক কাজের তাপমাত্রা,

• তাপ চিকিত্সা প্রক্রিয়া,

• নির্গমন পদ্ধতি,

• চুল্লি লোড,

• ওয়ার্কপিস ওজন,

• প্রয়োজনীয় ট্রে মাত্রা,

• কলাম বা স্ট্যাকিং প্রয়োজনীয়তা,

• এবং বিদ্যমান ফিক্সচার ফটো যদি উপলব্ধ থাকে।


FH® অ্যালয় ইঞ্জিনিয়ারিং ডিজাইন থেকে শেষ উত্পাদন এবং ডেলিভারি পর্যন্ত কাস্টম ফার্নেস টুলিং সমর্থন করে।
