FH® ইউনিভার্সাল হিট ট্রিটমেন্ট ফিক্সচার সিস্টেম
মূল সুবিধা
- বহু-প্রক্রিয়া বহুমুখিতা
নিভানোর জন্য উপযুক্ত, টেম্পারিং, অ্যানিলিং, কার্বারাইজিং, কার্বোনিট্রাইডিং এবং নাইট্রাইডিং - একটি সিস্টেম একাধিক অ্যাপ্লিকেশন কভার করে। - ইউনিভার্সাল ফার্নেস সামঞ্জস্য
বক্স ফার্নেস, পিট ফার্নেস, কার বটম ফার্নেস এবং বেল ফার্নেসের সাথে ফিট করার জন্য ডিজাইন করা হয়েছে - স্ট্যান্ডার্ড এবং কাস্টম মাপ উপলব্ধ। - টেকসই নির্মাণ
স্ট্রেস-রিলিভ ডিজাইন সহ নির্ভুল ঢালাই বা ঢালাই - তাপীয় ক্লান্তি, হামাগুড়ি এবং বায়ুমণ্ডলের আক্রমণ প্রতিরোধ করে। - ক্লিন অপারেশন
মসৃণ পৃষ্ঠতল এবং অপ্টিমাইজ করা জ্যামিতি স্কেলিং এবং আংশিক দূষণ কমায় – চিকিত্সা-পরবর্তী পরিষ্কারকে কম করে। - কাস্টমাইজযোগ্য কনফিগারেশন
ট্রে, ঝুড়ি, গ্রিড, র্যাক, ঝুলন্ত ফিক্সচার এবং আংশিক-নির্দিষ্ট বাসা - আপনার সঠিক প্রয়োজনীয়তা অনুযায়ী তৈরি।
পণ্য পরিসীমা
| টাইপ | জন্য সেরা | মূল বৈশিষ্ট্য |
| বেস ট্রে | ছোট অংশ, বাদাম, বোল্ট, ওয়াশার | কঠিন বা ছিদ্রযুক্ত নীচে, উত্থিত প্রান্ত |
| স্ট্যাকযোগ্য ঝুড়ি | গিয়ার, শ্যাফ্ট, রিং, মাঝারি অংশ | ওপেন গ্রিড, স্ট্যাকিং ফুট, চাঙ্গা কোণ |
| গ্রিড খুলুন | বড় অংশ, মারা যায়, ব্লক | সর্বাধিক গ্যাস প্রবাহ, ভারী-লোড ভারবহন |
| ঝুলন্ত রাক | লম্বা খাদ, টিউব, বার | উল্লম্ব অভিযোজন, একাধিক ঝুলন্ত পয়েন্ট |
| আংশিক-নির্দিষ্ট বাসা | অদ্ভুত আকার, পাতলা দেয়াল, সূক্ষ্ম অংশ | কাস্টম পকেট, ন্যূনতম যোগাযোগ পয়েন্ট |
প্রযুক্তিগত বিশেষ উল্লেখ
| অপারেটিং তাপমাত্রা। পরিসীমা | 150°C - 1150°C (উপাদানের উপর নির্ভর করে) |
| উপাদান বিকল্প | কার্বন ইস্পাত, 310S, 1.4828, 1.4849, নি-বেস অ্যালয় |
| লোড ক্ষমতা | 10 কেজি - 2000 কেজি (ডিজাইন নির্ভর) |
| চুল্লি সামঞ্জস্য | বাক্স, পিট, গাড়ী নীচে, ঘণ্টা, ঘূর্ণমান |
| বানোয়াট | যথার্থ ঢালাই বা বিনিয়োগ ঢালাই |
| সারফেস ফিনিস | যেমন-ঝালাই করা/প্রি-অক্সিডাইজড/শট-ব্লাস্টেড |
| সীসা সময় (মান) | 7-15 কার্যদিবস |
| সীসা সময় (কাস্টম) | 10-25 কার্যদিবস |
| সীসা সময় (কাস্টম) | 10-25 কার্যদিবস |
| ম্যাটেরিয়াল টেস্ট সার্টিফিকেট (MTC) প্রতিটি FH® ফিক্সচারের সাথে অন্তর্ভুক্ত | |
কেন FH® ইউনিভার্সাল হিট ট্রিটমেন্ট ফিক্সচার বেছে নেবেন?
1. একজন সরবরাহকারী, সম্পূর্ণ সমাধান
বিভিন্ন সরবরাহকারীর কাছ থেকে বিভিন্ন ফিক্সচারের উৎস করার দরকার নেই। FH® আপনার তাপ চিকিত্সা বিভাগের জন্য প্রয়োজনীয় সমস্ত কিছু সরবরাহ করে - ছোট অংশের ট্রে থেকে ভারী-লোড ঝুড়ি এবং কাস্টম নেস্ট পর্যন্ত।
2. উপাদান নির্বাচন নির্দেশিকা
| উপাদান | সর্বোচ্চ টেম্প | জন্য সেরা |
| কার্বন ইস্পাত | 450°C | কম টেম্পারিং, খরচ-সংবেদনশীল অ্যাপ্লিকেশন |
| 310S | 950°C | সাধারণ উদ্দেশ্য শক্ত করা, কার্বারাইজিং |
| 1.4837 | 1000°C | উচ্চ টেম্প অ্যানিলিং, ভাল অ্যান্টি-কারবারাইজেশন |
| 1.4849 | 1100°C | ভারী বোঝা, দীর্ঘ চক্র, আক্রমণাত্মক বায়ুমণ্ডল |
| নি-বেস অ্যালয় | 1200°C | চরম তাপমাত্রা, গুরুতর ধাতব ধুলোবালি |
3. নকশা বৈশিষ্ট্য যে গুরুত্বপূর্ণ
| বৈশিষ্ট্য | সুবিধা |
| মসৃণ, স্ল্যাগ-মুক্ত welds | কোন অংশ ক্ষতি, ন্যূনতম স্কেল আনুগত্য |
| বৃত্তাকার কোণগুলি | চাপ ঘনত্ব হ্রাস, ক্র্যাকিং প্রতিরোধ করে |
| চাঙ্গা লোড পয়েন্ট | উচ্চ পরিধান এলাকায় অতিরিক্ত উপাদান |
| অপ্টিমাইজ করা খোলা এলাকা | শক্তি এবং গ্যাস প্রবাহের মধ্যে ভারসাম্য |
| স্ট্যাকিং বৈশিষ্ট্য | সামঞ্জস্যপূর্ণ প্রান্তিককরণ, কোন টিপিং |
4. গুণমান আপনি বিশ্বাস করতে পারেন
- চালানের আগে 100% মাত্রিক পরিদর্শন
- জটিল জয়েন্টগুলোতে জোড় অনুপ্রবেশ পরীক্ষা
- সম্পূর্ণ সন্ধানযোগ্যতার জন্য উপাদান শংসাপত্র
- ISO 9001:2021 প্রত্যয়িত সুবিধা
অ্যাপ্লিকেশন
প্রক্রিয়া:
- শক্ত করা / নিভে যাওয়া
- টেম্পারিং
- অ্যানিলিং / স্ফেরোয়েডাইজিং
- কার্বারাইজিং / কার্বোনিট্রাইডিং
- গ্যাস / প্লাজমা নাইট্রাইডিং
- স্ট্রেস রিলিভিং
- সমাধান চিকিত্সা
অংশ:
- গিয়ার, শ্যাফ্ট, বিয়ারিং
- ফাস্টেনার (বোল্ট, বাদাম, ওয়াশার)
- স্প্রিংস, ক্লিপ, ধারক
- ডাইস, মোল্ড, টুলিং
- রিং, বুশিং, হাতা
- কাস্টিং, ফোরজিংস
- লম্বা টিউব, বার, রড
- ছোট, সূক্ষ্ম উপাদান
চুল্লির ধরন:
- বাক্স চুল্লি
- পিট / ভাল-টাইপ চুল্লি
- গাড়ির নিচের চুল্লি
- বেল চুল্লি
- রোটারি চুলার চুল্লি
উপাদান গ্রেড টেবিল:
| তাপ-প্রতিরোধী ইস্পাত | |||||||||||||
| / | জিবি | ডিআইএন | এএসটিএম | JIS | রাসায়নিক গঠন (%) | সর্বোচ্চ অপারেশন তাপমাত্রা | |||||||
| C | সি | Mn | ক্র | নি | Nb/Cb | মো | অন্যান্য | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | এইচডি | SCH11 | 0.30 - 0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | এইচএফ | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0.50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | তিনি | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | এইচ.এইচ | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | হাই | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0.30 - 0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0.50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | এইচএন | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | এইচটি | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | এইচপিCb | SCH24Nb | 0.30 - 0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | ≤0.50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20- 1.80 | ≤0.50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | ≤0.50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | ≤0.50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | এইচএক্স | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | Co:48.0 - 52.0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | Co:48.0 - 52.0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | W:4.0 - 5.5 | 1200℃ |

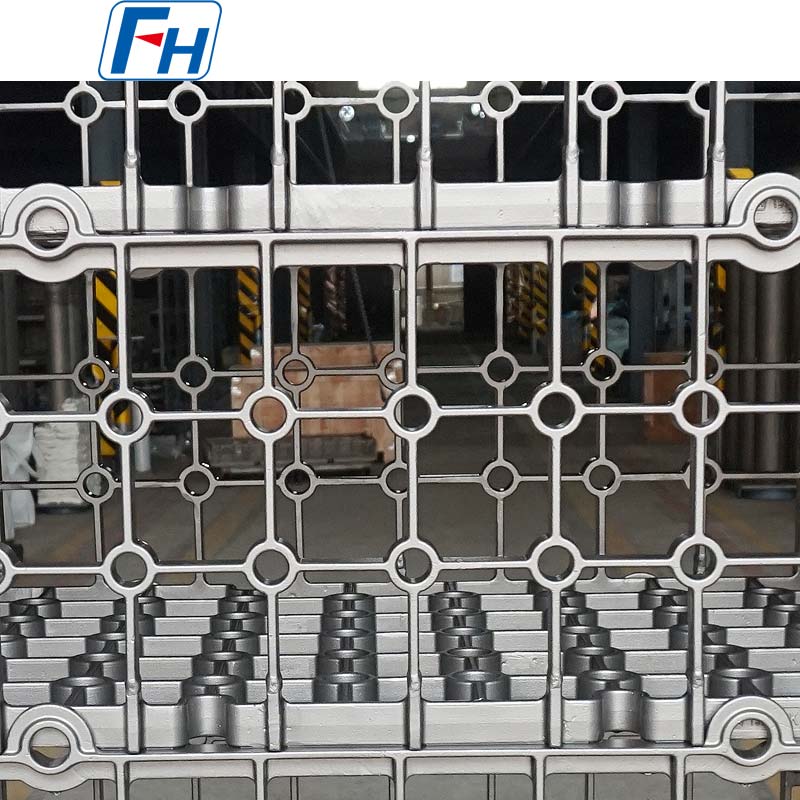

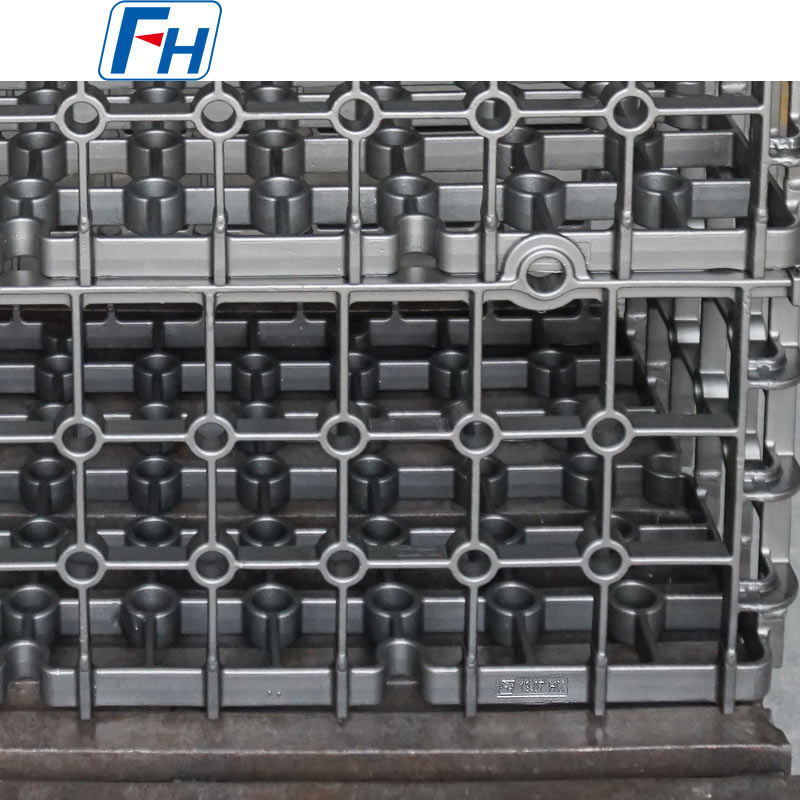

FH® হিট ট্রিটমেন্ট ঝুড়ি এবং ফিক্সচারের আসল ছবি
অর্ডার প্রক্রিয়া
1. আমাদের বলুন আপনার:
- চুল্লির ধরন এবং অভ্যন্তরীণ মাত্রা
- অংশ আকৃতি, আকার, এবং ব্যাচ ওজন
- প্রক্রিয়া তাপমাত্রা এবং বায়ুমণ্ডল
- পছন্দসই ফিক্সচার প্রকার (ট্রে, ঝুড়ি, গ্রিড, র্যাক, ইত্যাদি)
2. FH® সুপারিশ করে:
- সর্বোত্তম উপাদান গ্রেড
- ফিক্সচার ডিজাইন এবং কনফিগারেশন
- চুল্লি লোড প্রতি প্রয়োজন পরিমাণ
3. আমরা প্রদান করি:
- অনুমোদনের জন্য CAD অঙ্কন
- লোড গণনা
- মূল্য এবং সীসা সময়
4. উত্পাদন এবং বিতরণ
5. অন্তর্ভুক্ত: MTC, পরিদর্শন প্রতিবেদন, যত্ন গাইড
FAQ:
প্রশ্ন 1: FH® কি ধরনের তাপ চিকিত্সা ফিক্সচার অফার করে?
A: FH® একটি সম্পূর্ণ পরিসীমা অফার করে: বেস ট্রে, স্ট্যাকযোগ্য ঝুড়ি, খোলা গ্রিড, হ্যাঙ্গিং র্যাক এবং কাস্টম অংশ-নির্দিষ্ট হিট ট্রিটমেন্ট ফিক্সচার। আমরা হার্ডেনিং, টেম্পারিং, অ্যানিলিং, কার্বারাইজিং এবং নাইট্রাইডিং সহ সমস্ত সাধারণ তাপ চিকিত্সা প্রক্রিয়াগুলি কভার করি।
প্রশ্ন 2: আমি কীভাবে আমার ফিক্সচারের জন্য সঠিক উপাদান নির্বাচন করব?
উত্তর: এটি তিনটি কারণের উপর নির্ভর করে:
- অপারেটিং তাপমাত্রা - উচ্চ তাপমাত্রার জন্য উচ্চ-গ্রেড অ্যালয় প্রয়োজন
- বায়ুমণ্ডল - কার্বারাইজিং এবং নাইট্রাইডিংয়ের জন্য আরও প্রতিরোধী উপকরণ প্রয়োজন
- বাজেট - কার্বন ইস্পাত সস্তা কিন্তু কম তাপমাত্রায় সীমাবদ্ধ
FH® আপনার নির্দিষ্ট প্রক্রিয়ার উপর ভিত্তি করে বিনামূল্যে উপাদান নির্বাচন নির্দেশিকা প্রদান করে।
Q3: FH® কি অদ্ভুত আকৃতির অংশগুলির জন্য কাস্টম ফিক্সচার তৈরি করতে পারে?
উত্তর: হ্যাঁ - কাস্টম আমাদের বিশেষত্ব। আমরা জটিল জ্যামিতি, পাতলা দেয়াল বা সূক্ষ্ম উপাদানগুলির জন্য আংশিক-নির্দিষ্ট বাসা এবং হোল্ডার ডিজাইন করি। আমাদের একটি অংশ অঙ্কন বা নমুনা পাঠান - আমরা একটি সর্বোত্তম নকশা প্রস্তাব করব।
প্রশ্ন 4: আপনি কি ঢালাই এবং কাস্ট ফিক্সচার উভয়ই অফার করেন?
উঃ হ্যাঁ। ঢালাই ফিক্সচার বেশিরভাগ অ্যাপ্লিকেশনের জন্য আদর্শ - খরচ-কার্যকর এবং উত্পাদন দ্রুত। জটিল জ্যামিতি, ভারী-লোড পয়েন্ট বা যখন নির্বিঘ্ন নির্মাণের প্রয়োজন হয় তখন কাস্ট ফিক্সচারগুলি আরও ভাল। আমরা আপনার প্রয়োজনের জন্য সেরা বিকল্প সুপারিশ.
প্রশ্ন 5: আপনার সর্বনিম্ন অর্ডার পরিমাণ কত?
উত্তর: MOQ মানক ডিজাইনের জন্য 1 টুকরা। কাস্টম ফিক্সচারের জন্য, MOQ সাধারণত ট্রায়ালের জন্য 1-2 টুকরা হয়। আমরা প্রথম-বারের গ্রাহকদের বৈধতার জন্য অল্প পরিমাণে অর্ডার দিতে উৎসাহিত করি।
প্রশ্ন 6: আপনি কি উপাদান সার্টিফিকেট প্রদান করেন?
উঃ হ্যাঁ। প্রতিটি FH® ফিক্সচার একটি উপাদান পরীক্ষার শংসাপত্র (MTC) সহ গ্রেড এবং রচনা নিশ্চিত করে। জোড় পরিদর্শন রিপোর্ট অনুরোধে পাওয়া যায়.
প্রশ্ন 7: আমি কি বিভিন্ন প্রক্রিয়ার জন্য একই ফিক্সচার ব্যবহার করতে পারি?
উত্তর: অনেক ক্ষেত্রে, হ্যাঁ। যাইহোক, আক্রমনাত্মক বায়ুমণ্ডলের মধ্যে (যেমন, কার্বারাইজিং থেকে নাইট্রাইডিং) পরিবর্তন করার সময় আমরা ডেডিকেটেড ফিক্সচারের সুপারিশ করি কারণ ক্রস-দূষণ পরিধানকে ত্বরান্বিত করতে পারে। সাধারণ উদ্দেশ্যে (হার্ডেনিং টেম্পারিং), একই ফিক্সচার ঠিক আছে।
প্রশ্ন 8: আপনার ওয়ারেন্টি কি?
উত্তর: উত্পাদন ত্রুটির বিরুদ্ধে 12 মাস (ওয়েল্ড ফাটল, ঢালাই ত্রুটি, উপাদান ত্রুটি)। হামাগুড়ি, তাপীয় ক্লান্তি, এবং বায়ুমণ্ডলের আক্রমণ সহ সাধারণ পরিধানগুলি কভার করা হয় না - এইগুলি সময়ের সাথে প্রত্যাশিত। চালানের আগে সমস্ত ফিক্সচার পরিদর্শন করা হয়।
