FH® 1.4848 ভাল-টাইপ ফার্নেস ফিক্সচার সিস্টেম
মূল সুবিধা
- জেনুইন 1.4848 (ZG40ক্র25নি20সি2)
310S-এর তুলনায় উচ্চতর নিকেল, ক্রোমিয়াম এবং সিলিকন সামগ্রী - 1050 ডিগ্রি সেলসিয়াস পর্যন্ত তাপমাত্রায় ব্যতিক্রমী ক্রীপ শক্তি এবং অ্যান্টি-কারবারাইজেশন। - সম্পূর্ণ সিস্টেম সমাধান
বেস ট্রে মধ্যবর্তী ঝুড়ি শীর্ষ গ্রিড – স্থিতিশীল স্ট্যাকিং এবং সর্বোত্তম গ্যাস প্রবাহের জন্য একটি সমন্বিত সিস্টেম হিসাবে ডিজাইন করা হয়েছে। - ভারী-লোড ভারবহন
রিইনফোর্সড রিব স্ট্রাকচার এবং সাপোর্ট ফিট সমানভাবে ওজন বণ্টন করে – মাঝখানে স্যাগিং ছাড়াই অংশের লম্বা স্ট্যাক বা একাধিক ঝুড়ি সমর্থন করে। - বিরোধী কার্বারাইজেশন কর্মক্ষমতা
উচ্চ সিলিকন সামগ্রী (1.5-2.5%) কার্বন অনুপ্রবেশের বিরুদ্ধে একটি SiO₂ বাধা তৈরি করে – সমৃদ্ধ কার্বারাইজিং বায়ুমণ্ডলে পরিষেবা জীবনকে প্রসারিত করে। - গ্যাস সঞ্চালন অপ্টিমাইজড
বেস ট্রে ওপেন গ্রিড প্যাটার্নে উত্থাপিত পা গরম গ্যাসকে সমস্ত পৃষ্ঠের চারপাশে প্রবাহিত হতে দেয় - নীচে থেকে উপরে অভিন্ন গরম। - কাস্টম কনফিগারেশন
বৃত্তাকার বা আয়তক্ষেত্রাকার - আপনার চুল্লির অভ্যন্তরীণ ব্যাসের সাথে অবিকল মেলে। বড় ব্যাসের জন্য সেগমেন্টেড বিকল্প।
প্রযুক্তিগত বিশেষ উল্লেখ
| প্যারামিটার | মান |
| উপাদান | 1.4848 (ZG40Cr25Ni20Si2) – প্রত্যয়িত |
| সর্বোচ্চ ক্রমাগত তাপমাত্রা | 1050°C |
| স্বল্পমেয়াদী সর্বোচ্চ তাপমাত্রা। | 1100°C |
| সর্বোচ্চ মোট লোড | 500 - 2000 কেজি (নকশা নির্ভর) |
| বানোয়াট | যথার্থ লেজার/টিআইজি ঢালাই বা বিনিয়োগ ঢালাই |
| আকৃতি | বৃত্তাকার (মান) বা আয়তক্ষেত্রাকার |
| স্ট্যান্ডার্ড ব্যাস | 600 মিমি, 800 মিমি, 1000 মিমি, 1200 মিমি (কাস্টম উপলব্ধ) |
| প্রত্যাশিত সেবা জীবন | 400 - 600 কার্বারাইজিং চক্র |
| উপাদান test certificate (MTC) weld/cast inspection report included with every FH® system | |
কেন FH® 1.4848 ভাল-টাইপ ফার্নেস ফিক্সচার বেছে নিন?
1. 1.4848 – ভাল-টাইপ ফার্নেসের জন্য উচ্চতর পছন্দ
| সম্পত্তি | 310S | 1.4848 | সুবিধা |
| 1000 ডিগ্রি সেলসিয়াসে ক্রেপ শক্তি | বেসলাইন | 40% | কম স্যাগিং |
| বিরোধী কার্বারাইজেশন | পরিমিত | উচ্চ | সমৃদ্ধ পরিবেশে দীর্ঘ জীবন |
| অক্সিডেশন প্রতিরোধের | ভাল | চমৎকার | কম স্কেলিং |
| তাপীয় ক্লান্তি প্রতিরোধের | ভাল | সুপিরিয়র | কম ফাটল |
| সাধারণ চক্র জীবন | 150-250 | 400-600 | 400-600 |
2. সম্পূর্ণ সিস্টেম - একসাথে কাজ করার জন্য ডিজাইন করা হয়েছে
| কম্পোনেন্ট | ফাংশন | মূল বৈশিষ্ট্য |
| বেস ট্রে | ভিত্তি, গ্যাস প্রবাহ | উত্থাপিত পা, চাঙ্গা পাঁজর |
| ঝুড়ি স্ট্যাকিং | অংশ নিয়ন্ত্রণ | ওপেন গ্রিড, মসৃণ প্রান্ত |
| শীর্ষ গ্রিড | নিরাপদ শীর্ষ স্তর | ওজন ধারণ, বিরোধী টিপ |
3. বিরোধী কার্বারাইজেশন প্রযুক্তি
কার্বারাইজিং ভাল ধরনের চুল্লিতে, কার্বন সাধারণ ফিক্সচারে প্রবেশ করে এবং ক্ষত সৃষ্টি করে। FH® 1.4848 ফিক্সচার বৈশিষ্ট্য:
- উচ্চ সিলিকন সামগ্রী - একটি স্থিতিশীল SiO₂ বাধা তৈরি করে
- প্রাক-অক্সিডেশন চিকিত্সা - প্রতিরক্ষামূলক Cr₂O₃ স্তর তৈরি করে
- ঘন পৃষ্ঠ ফিনিস - কার্বন আনুগত্য হ্রাস
4. ভাল-টাইপ ফার্নেস চ্যালেঞ্জের জন্য ডিজাইন করা হয়েছে
| চ্যালেঞ্জ | FH® সমাধান |
| ভারী স্তুপ (2-3 মিটার লম্বা) | চাঙ্গা পাঁজর উচ্চ হামাগুড়ি শক্তি খাদ |
| নীচের স্তর অসম গরম | ফুট ওপেন গ্রিড নিদর্শন উত্থাপিত |
| কঠিন শীর্ষ অ্যাক্সেস অপসারণ | বড় ব্যাসের জন্য সেগমেন্টেড বিকল্প |
| তাপীয় সাইকেল চালানোর চাপ | বৃত্তাকার কোণগুলি চাপ-মুক্ত welds |
অ্যাপ্লিকেশন
- ভাল-টাইপ / পিট কার্বারাইজিং চুল্লি
- ভাল-টাইপ কার্বনিট্রাইডিং চুল্লি
- ভাল-টাইপ অ্যানিলিং চুল্লি (উচ্চ তাপমাত্রা)
- ভাল টাইপ শক্ত চুল্লি
- অংশ: বড় গিয়ার, শ্যাফ্ট, রিং, ডাইস, টুলিং, ভারী ঢালাই, লম্বা টিউব
উপাদান গ্রেড টেবিল:
| তাপ-প্রতিরোধী ইস্পাত | |||||||||||||
| / | জিবি | ডিআইএন | এএসটিএম | JIS | রাসায়নিক গঠন (%) | সর্বোচ্চ অপারেশন তাপমাত্রা | |||||||
| C | Si | Mn | Cr | Ni | Nb/Cb | মো | অন্যান্য | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | এইচডি | SCH11 | 0.30 - 0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | এইচএফ | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0.50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | তিনি | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | এইচ.এইচ | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | হাই | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0.30 - 0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0.50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | এইচএন | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | এইচটি | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | এইচপিCb | SCH24Nb | 0.30 - 0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | ≤0.50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20- 1.80 | ≤0.50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | ≤0.50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | ≤0.50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | এইচএক্স | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | Co:48.0 - 52.0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | Co:48.0 - 52.0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | W:4.0 - 5.5 | 1200℃ |

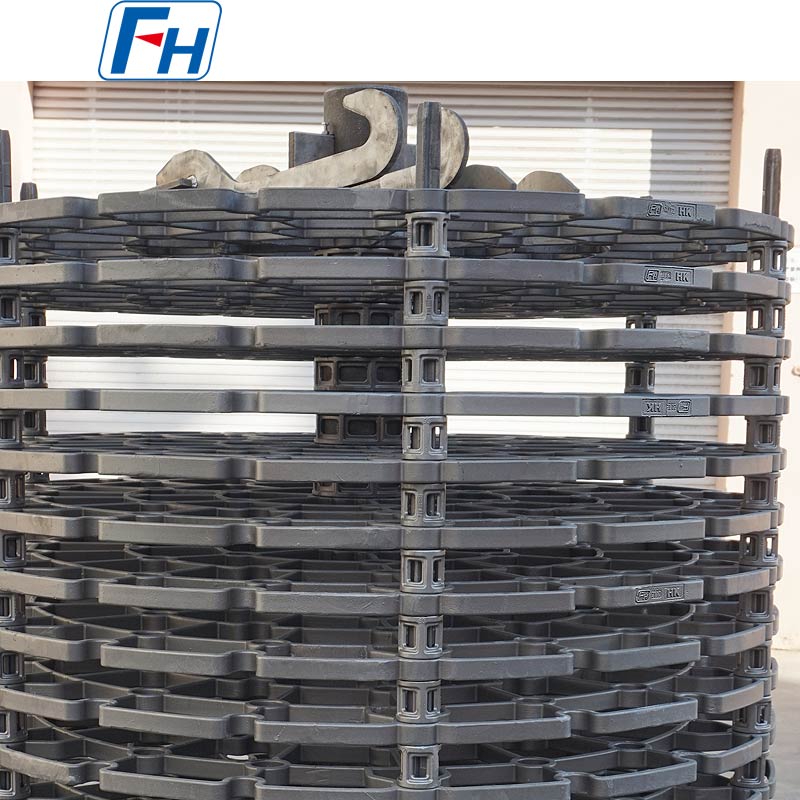

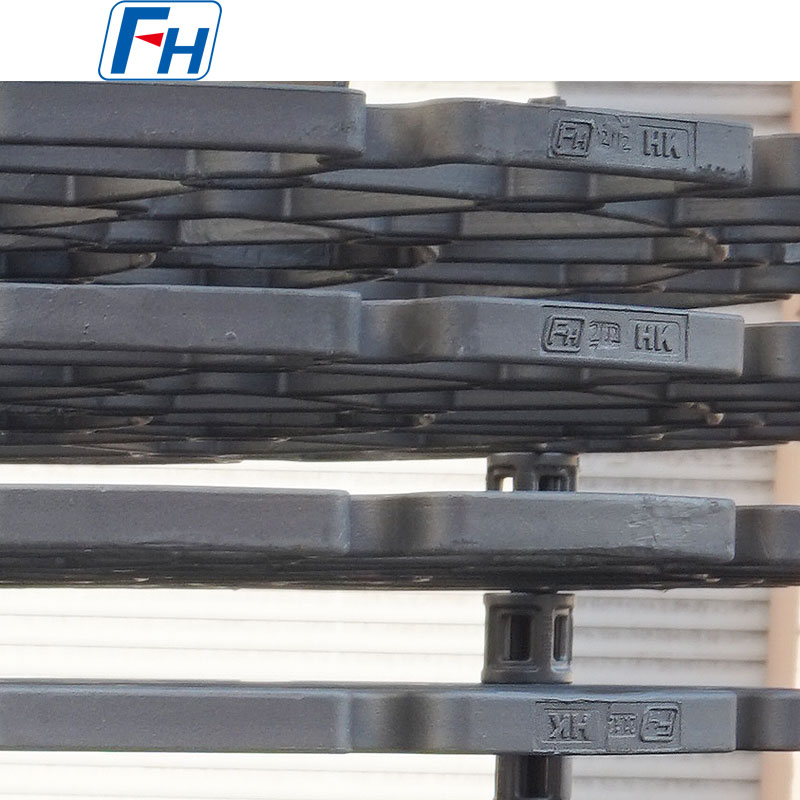

FH® হিট ট্রিটমেন্ট ফিক্সচারের আসল ছবি
অর্ডার প্রক্রিয়া
- চুল্লির অভ্যন্তরীণ ব্যাস (বা L×W), গভীরতা এবং অ্যাক্সেস পদ্ধতি প্রদান করুন
- অংশের মাত্রা, ব্যাচ প্রতি সর্বোচ্চ লোড ওজন এবং অপারেটিং তাপমাত্রা শেয়ার করুন
- বায়ুমণ্ডল নির্দিষ্ট করুন (কারবারাইজিং, কার্বোনিট্রাইডিং, অ্যানিলিং, ইত্যাদি)
- FH® প্রকৌশলীরা সম্পূর্ণ সিস্টেম ডিজাইন 3D লেআউট প্রস্তাব করেন
- উপাদানের পরিমাণ নিশ্চিত করুন (একটি বেস ট্রে নম্বর ঝুড়ি)
- উত্পাদন: 15-25 কার্যদিবস
- ডেলিভারির মধ্যে রয়েছে: MTC, পরিদর্শন রিপোর্ট, স্ট্যাকিং ডায়াগ্রাম, কেয়ার গাইড
FAQ:
প্রশ্ন 1: একটি সম্পূর্ণ FH® ভাল-টাইপ ফার্নেস ফিক্সচার সিস্টেমের মধ্যে কী অন্তর্ভুক্ত থাকে?
উত্তর: একটি স্ট্যান্ডার্ড সিস্টেমে তিনটি উপাদান রয়েছে:
- বেস ট্রে - গ্যাস সঞ্চালনের জন্য উত্থাপিত পা সহ চুল্লির নীচে বসে
- ঝুড়ি স্ট্যাকিং - অংশগুলি ধরে রাখুন, একে অপরের উপরে স্ট্যাক করুন
- শীর্ষ গ্রিড - শীর্ষ স্তর সুরক্ষিত করে এবং টিপিং প্রতিরোধ করে
সমস্ত উপাদান স্থিতিশীল স্ট্যাকিং এবং অভিন্ন গরম করার জন্য একসাথে কাজ করার জন্য ডিজাইন করা হয়েছে। কাস্টম কনফিগারেশন উপলব্ধ.
প্রশ্ন 2: আমি কীভাবে আমার ভাল-টাইপ ফার্নেসের জন্য সঠিক ফিক্সচারের আকার নির্ধারণ করব?
উত্তর: আমাদের তিনটি পরিমাপ দরকার:
- অভ্যন্তরীণ ব্যাস (বা আয়তক্ষেত্রাকার চুল্লির জন্য দৈর্ঘ্য × প্রস্থ)
- ব্যবহারযোগ্য গভীরতা (চুল্লির নিচ থেকে সর্বনিম্ন হস্তক্ষেপ বিন্দু পর্যন্ত)
- শীর্ষ খোলার ব্যাস (ইন্সটলেশন ক্লিয়ারেন্সের জন্য)
FH® তারপর ফিক্সচার ডিজাইন করবে যা গ্যাস প্রবাহ এবং তাপীয় সম্প্রসারণের জন্য যথাযথ ছাড়পত্রের সাথে মানানসই।
প্রশ্ন 3: কেন আমার বেস ট্রেতে পা তোলা দরকার?
উ: উত্থিত পা বেস ট্রে এবং ফার্নেসের নীচের মধ্যে একটি ফাঁক (সাধারণত 50-150 মিমি) তৈরি করে। এটি সর্বনিম্ন ঝুড়ির নীচে গরম গ্যাস বা বায়ুমণ্ডলকে প্রবাহিত করতে দেয়, নীচে থেকে উপরের দিকে অভিন্ন উত্তাপ নিশ্চিত করে। উত্থিত পা ছাড়া, নীচের স্তর ধীরে ধীরে এবং অসমভাবে উত্তপ্ত হয়।
Q4: FH® ফিক্সচারগুলি কার্বারাইজিং এবং নাইট্রাইডিং উভয় চুল্লিতে ব্যবহার করা যেতে পারে?
উত্তর: হ্যাঁ, FH® উভয় অ্যাপ্লিকেশনের জন্য ফিক্সচার সমাধান প্রদান করে। যাইহোক, আমরা যখন সম্ভব তখন প্রতিটি বায়ুমণ্ডলের প্রকারের জন্য ডেডিকেটেড ফিক্সচারের সুপারিশ করি – কার্বারাইজিং এবং নাইট্রাইডিংয়ের মধ্যে পরিবর্তন করলে পৃষ্ঠের অবক্ষয় ত্বরান্বিত হতে পারে। অর্ডার করার সময় দয়া করে আপনার বায়ুমণ্ডল নির্দিষ্ট করুন যাতে আমরা সর্বোত্তম ডিজাইনের সুপারিশ করতে পারি।
প্রশ্ন 5: আমার ভাল-টাইপ চুল্লি একটি ছোট শীর্ষ খোলা আছে. আমি কিভাবে বড় ফিক্সচার ইনস্টল করব?
উত্তর: অভ্যন্তরীণ ব্যাসের চেয়ে ছোট উপরের খোলার চুল্লিগুলির জন্য, FH® সেগমেন্টেড ডিজাইন অফার করে:
- সেগমেন্টেড বেস ট্রে (3-4 ইন্টারলকিং টুকরা)
- বিভক্ত বা hinged ঝুড়ি
এগুলি উপরের খোলার মাধ্যমে টুকরো টুকরো ইনস্টল করা হয় এবং চুল্লির ভিতরে একত্রিত হয়। কোন চুল্লি এন্ট্রি প্রয়োজন.
প্রশ্ন 6: আপনি ক্ষতিগ্রস্থ FH® ফিক্সচার মেরামত করতে পারেন?
উত্তর: হ্যাঁ, স্থানীয় ক্ষতির জন্য:
- ফাটা ঢালাই পুনরায় ঢালাই করা যেতে পারে (FH® বা যোগ্য দোকান দ্বারা)
- ছোটখাট ঝুলে পড়া মেরামতযোগ্য নয় - প্রতিস্থাপনের সুপারিশ করা হয়
- গুরুতরভাবে কার্বারাইজড বা নাইট্রাইডেড ফিক্সচার ভঙ্গুর হয়ে যায় এবং প্রতিস্থাপন করা উচিত
মেরামত মূল্যায়নের জন্য ফটো সহ FH® এর সাথে যোগাযোগ করুন।
