কাস্টম 2.4879 স্লোভেনীয় গ্রাহকের জন্য ভ্যাকুয়াম ফার্নেস হিট ট্রিটমেন্ট ট্রে
কাস্টমার কেস স্টাডি | স্ট্রাকচারাল রিডিজাইন, ম্যানুফ্যাকচারিং এবং ডেলিভারি
গ্রাহক অবস্থান: স্লোভেনিয়া
পণ্য: কাস্টম ভ্যাকুয়াম ফার্নেস তাপ চিকিত্সা ট্রে
উপাদান: 2.4879 তাপ-প্রতিরোধী খাদ
সর্বোচ্চ তাপমাত্রা: 1060°C
শীতল করার পদ্ধতি: 3 বার নাইট্রোজেন গ্যাস কুলিং
প্রয়োজনীয় লোড ক্ষমতা: ট্রে প্রতি 250 কেজি
পরিমাণ: 1 নীচের ট্রে 2 মধ্যবর্তী ট্রে
প্রকল্পের পরিধি: ইঞ্জিনিয়ারিং রিডিজাইন → 3D মডেলিং → ম্যানুফ্যাকচারিং → চূড়ান্ত পরিদর্শন → ডেলিভারি
প্রস্তুতকারক: Wuxi Junteng Fanghu Alloy Technology Co., Ltd (FH® Alloy)

প্রকল্প ওভারভিউ
FH® অ্যালয় 2.4879 তাপ-প্রতিরোধী খাদ থেকে তৈরি কাস্টমাইজড ভ্যাকুয়াম ফার্নেস হিট ট্রিটমেন্ট ট্রেগুলির জন্য একটি স্লোভেনীয় গ্রাহকের কাছ থেকে একটি তদন্ত পেয়েছে।

গ্রাহক পূর্বে আমাদের প্রস্তাবিত ট্রে ধারণাগুলির একটি পর্যালোচনা করেছেন কিন্তু তাদের প্রয়োগের জন্য মূল সমাধানটিকে খুব ভারী বলে মনে করেছেন৷ নতুন প্রকল্পের জন্য, তারা FH® অ্যালয়কে ট্রেগুলিকে পুনরায় ডিজাইন করতে বলেছে এবং সেই সাথে প্রতি ট্রেতে 250 কেজি লোডের চাহিদা পূরণ করেছে।

একই সময়ে, গ্রাহক প্রাথমিক মাত্রিক ধারণার তুলনায় বর্ধিত বিভাগের বেধ ব্যবহার করার জন্য নতুন ট্রেগুলিকে অনুরোধ করেছিলেন।

এটি একটি গুরুত্বপূর্ণ ইঞ্জিনিয়ারিং চ্যালেঞ্জ তৈরি করেছে:
শুধুমাত্র অত্যধিক উপাদান এবং অপ্রয়োজনীয় ওজনের উপর নির্ভর না করে কীভাবে লোড-ভারবহন ক্ষমতা এবং কাঠামোগত স্থিতিশীলতা উন্নত করা যায়।
গ্রাহকের ফার্নেস অবস্থা, লোডিং প্রয়োজনীয়তা এবং মাত্রিক লক্ষ্যগুলির উপর ভিত্তি করে, FH® Alloy দুটি নতুন ট্রে ডিজাইন তৈরি করেছে:

• 1 নীচের ট্রে

• 2টি মধ্যবর্তী ট্রে


চূড়ান্ত 3D মডেলগুলি তখন উত্পাদন, চূড়ান্ত পরিদর্শন এবং চালানের ভিত্তি হিসাবে ব্যবহৃত হয়েছিল।

গ্রাহকের প্রয়োজনীয়তা
গ্রাহক নিম্নলিখিত অপারেটিং এবং নকশা প্রয়োজনীয়তা প্রদান করেছেন:

মূল অনুরোধ করা মাত্রা ছিল:
নীচের ট্রে:
1100 × 60 × 25 মিমি
মধ্যবর্তী ট্রে:
550 × 880 × 25 মিমি
আরও ইঞ্জিনিয়ারিং পর্যালোচনা এবং গ্রাহক আলোচনার পরে, চূড়ান্ত নকশাগুলি সংশোধন করা হয়েছিল।

চূড়ান্ত পরিকল্পিত মাত্রা
নীচের ট্রে
চূড়ান্ত আকার:
1100 × 60 × 35 মিমি
পরিমাণ:
1 পিসি
এই নকশাটি প্রথম 3D মডেলে দেখানো হয়েছে।

মধ্যবর্তী ট্রে
চূড়ান্ত আকার:
880 × 550 × 40 মিমি
পরিমাণ:
2 পিসি
এই নকশাটি দ্বিতীয় 3D মডেলে দেখানো হয়েছে।
কাঠামোগত শক্তি এবং ট্রে প্রতি 250 কেজি লোড ক্ষমতার জন্য গ্রাহকের আপডেট করা প্রয়োজনীয়তার উপর ভিত্তি করে বর্ধিত বিভাগের মাত্রাগুলি চূড়ান্ত ডিজাইনে অন্তর্ভুক্ত করা হয়েছিল।

ইঞ্জিনিয়ারিং চ্যালেঞ্জ: ওজন বনাম লোড ক্ষমতা
এই প্রকল্পের সবচেয়ে গুরুত্বপূর্ণ দিকগুলির মধ্যে একটি ছিল ট্রে ওজন এবং কাঠামোগত কার্যকারিতার মধ্যে সম্পর্ক।
গ্রাহক পূর্বে প্রস্তাবিত ট্রে সমাধানটিকে খুব ভারী বলে মনে করেছিলেন।

যাইহোক, নতুন ডিজাইনের জন্য তাদেরও প্রয়োজন:

• উচ্চ লোড ক্ষমতা,

• ঘন কাঠামোগত বিভাগ,

• 1060 ডিগ্রি সেলসিয়াসে স্থিতিশীল কর্মক্ষমতা,

• এবং বারবার নাইট্রোজেন কুলিং চক্রের প্রতিরোধ।


কেবলমাত্র আরও উপাদান যোগ করা একটি আদর্শ প্রকৌশল সমাধান হবে না।
FH® অ্যালয় তাই নিয়ন্ত্রণ ছাড়াই ভর বাড়ানোর পরিবর্তে ট্রেটির কাঠামোগত দক্ষতা উন্নত করার দিকে মনোনিবেশ করেছে।

ভারসাম্যের জন্য প্রয়োজনীয় নকশা:
ট্রে ওজন বিভাগের বেধ উচ্চ-তাপমাত্রা শক্তি 250 কেজি লোড ক্ষমতা

ভ্যাকুয়াম ফার্নেস অপারেটিং শর্তাবলী
ট্রেগুলি তাপমাত্রায় ভ্যাকুয়াম তাপ চিকিত্সার জন্য তৈরি করা হয়েছে:
1060°C
অনুসরণ করে:
3 বার নাইট্রোজেন গ্যাস কুলিং
এই অপারেটিং এনভায়রনমেন্ট ফার্নেস টুলিংয়ের জন্য প্রয়োজনীয় প্রয়োজনীয়তা রাখে।

ট্রেগুলিকে অবশ্যই কাঠামোগত স্থিতিশীলতা বজায় রাখতে হবে:

• উচ্চ-তাপমাত্রা গরম করা,

• ভিজানো,

• তাপমাত্রায় লোড-ভারিং,

• নাইট্রোজেন গ্যাস কুলিং,

• এবং পুনরাবৃত্ত তাপচক্র।


এই কারণগুলি পুনরায় ডিজাইনের পর্যায়ে বিবেচনা করা হয়েছিল।

কেন 2.4879 ব্যবহার করা হয়েছিল
গ্রাহক প্রকল্পের জন্য 2.4879 নির্দিষ্ট করেছেন।
2.4879 উচ্চ-তাপমাত্রার শিল্প অ্যাপ্লিকেশনের দাবিতে ব্যবহৃত হয় যেখানে ভাল তাপ এবং যান্ত্রিক কর্মক্ষমতা প্রয়োজন।

ফার্নেস টুলিংয়ের জন্য, উপাদান নির্বাচনকে অবশ্যই কাঠামোগত নকশার সাথে বিবেচনা করতে হবে কারণ এমনকি একটি উপযুক্ত উচ্চ-তাপমাত্রা খাদ বিকৃত করতে পারে যদি:

• বিভাগগুলি খুব দুর্বল,

• অসমর্থিত স্প্যানগুলি খুব দীর্ঘ,

• লোড ঘনীভূত হয়,

• অথবা ট্রে জ্যামিতি অপ্টিমাইজ করা হয় না.


এই প্রকল্পের জন্য, FH® অ্যালয় তাই উপাদান এবং কাঠামোকে একটি প্রকৌশল ব্যবস্থা হিসাবে বিবেচনা করে।

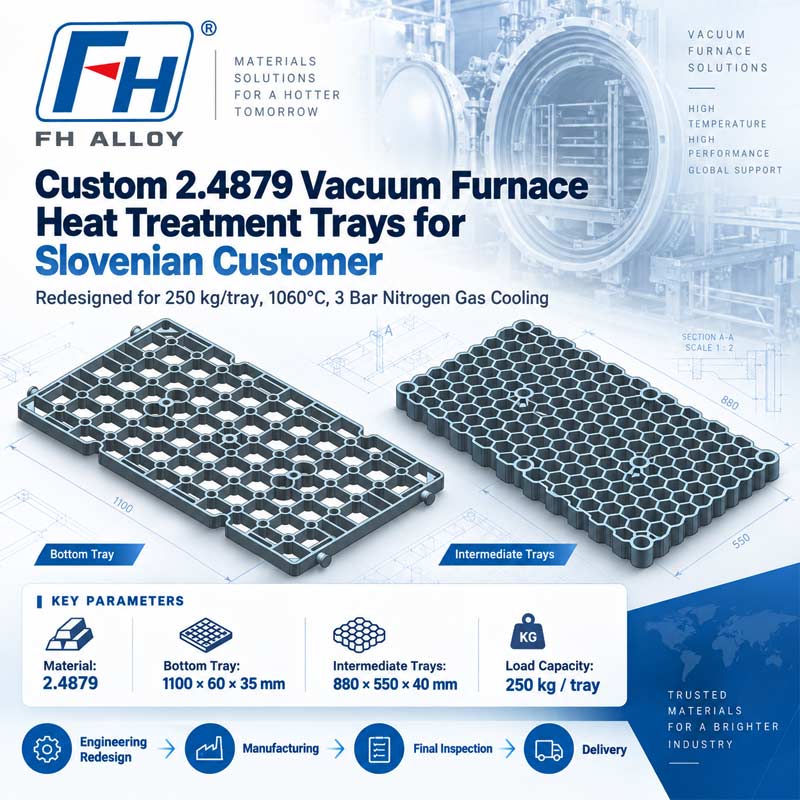

নীচের ট্রে Design
প্রথম চূড়ান্ত নকশা নীচে ট্রে হয়.
ট্রে একাধিক আন্তঃসংযুক্ত সমর্থন বিভাগ সহ একটি খোলা লোড-ভারবহন কাঠামো ব্যবহার করে।

নকশা অন্তর্ভুক্ত:

• চাঙ্গা ঘের কাঠামো,

• বিতরণ করা লোড বহনকারী পাঁজর,

• একাধিক সমর্থন পয়েন্ট,

• এবং উত্সর্গীকৃত সংযোগ / অবস্থানের এলাকা।


উদ্দেশ্য ছিল ট্রে জুড়ে 250 কেজি লোড বিতরণ করা এবং উচ্চ-তাপমাত্রা পরিষেবার সময় অতিরিক্ত চাপের ঘনত্ব কমানো।

ইন্টারমিডিয়েট ট্রে ডিজাইন
দ্বিতীয় নকশাটি মধ্যবর্তী ট্রে, যার চূড়ান্ত আকার:
880 × 550 × 40 মিমি
ট্রে একটি ঘন খোলা কোষ গঠন ব্যবহার করে।

এই নকশা একত্রিত করতে সাহায্য করে:

• লোড বিতরণ,

• অপ্রয়োজনীয় কঠিন ভর হ্রাস,

• চুল্লি বায়ুমণ্ডল প্রচলন,

• গ্যাস শীতল অ্যাক্সেসযোগ্যতা,

• এবং কাঠামোগত সমর্থন।


জ্যামিতিটি বিশেষভাবে গ্রাহকের প্রয়োজনীয় চুল্লি লোডিং ব্যবস্থার জন্য তৈরি করা হয়েছিল।

নাইট্রোজেন কুলিং এর জন্য ওপেন-স্ট্রাকচার ডিজাইন
যেহেতু ট্রেগুলি 3 বার নাইট্রোজেন গ্যাস কুলিং সহ ব্যবহৃত হয়, একটি খোলা কাঠামোগত বিন্যাস গুরুত্বপূর্ণ।
ওপেন-সেল ডিজাইনটি একটি বদ্ধ বা অতিরিক্ত শক্ত কাঠামোর চেয়ে শীতল গ্যাসকে ট্রের মধ্য দিয়ে আরও কার্যকরভাবে যেতে দেয়।

এটি সমর্থন করতে পারে:

• আরো অভিন্ন গ্যাস সঞ্চালন,

• লোড করা অংশগুলির চারপাশে আরও কার্যকর শীতলকরণ,

• এবং চুল্লির অভ্যন্তরে অপ্রয়োজনীয় বাধা হ্রাস করে।


খোলা কাঠামো একটি সম্পূর্ণ কঠিন ট্রে তুলনায় উপাদান ব্যবহার কমাতে সাহায্য করে.

ট্রে প্রতি 250 কেজির জন্য ডিজাইন করা হয়েছে
গ্রাহকের বিশেষভাবে প্রয়োজন:
প্রতিটি ট্রে জন্য 250 কেজি লোড ক্ষমতা
এই প্রয়োজনীয়তা পুনঃডিজাইন কেন্দ্রীয় ছিল.

FH® অ্যালয় লোড-ভারবহন কাঠামোর উপর ভিত্তি করে মূল্যায়ন করেছে:

• ট্রে জ্যামিতি,

• সহায়তা বিতরণ,

• বিভাগের বেধ,

• উপাদান,

• এবং উচ্চ-তাপমাত্রা অপারেটিং শর্ত।


R 250 কেজি চিত্রটিকে শুধুমাত্র ঘর-তাপমাত্রার স্ট্যাটিক লোড হিসাবে বিবেচনা করার পরিবর্তে, প্রকৃত চুল্লি প্রয়োগের কথা মাথায় রেখে কাঠামোটি তৈরি করা হয়েছিল।

গ্রাহক প্রতিক্রিয়া থেকে চূড়ান্ত ডিজাইন পর্যন্ত
এই প্রকল্পটি দেখায় কিভাবে গ্রাহকের প্রতিক্রিয়া একটি নতুন প্রকৌশল সমাধানে রূপান্তরিত করা যেতে পারে।
প্রক্রিয়াটি একটি পূর্ববর্তী ধারণা দিয়ে শুরু হয়েছিল যা গ্রাহককে খুব ভারী বলে মনে হয়েছিল।

নতুন উন্নয়ন প্রক্রিয়া তারপর অনুসরণ করে:
পূর্ববর্তী নকশা প্রতিক্রিয়া
↓
নতুন লোডিং প্রয়োজনীয়তা
↓
আপডেট করা বেধের প্রয়োজনীয়তা
↓
ভ্যাকুয়াম ফার্নেস অবস্থা পর্যালোচনা
↓
স্ট্রাকচারাল রিডিজাইন
↓
চূড়ান্ত 3D মডেল
↓
ম্যানুফ্যাকচারিং
↓
চূড়ান্ত পরিদর্শন
↓
ডেলিভারি
এই পদ্ধতিটি FH® অ্যালয়কে কেবল আগের ধারণা পুনরুত্পাদন করার পরিবর্তে একটি নতুন সমাধান বিকাশের অনুমতি দেয়।

ম্যানুফ্যাকচারিং
চূড়ান্ত ডিজাইন নিশ্চিত হওয়ার পর, FH® অ্যালয় এর উৎপাদন শুরু করে:

• 1 নীচের ট্রে

• 2টি মধ্যবর্তী ট্রে


সমস্ত উপাদান অনুমোদিত ইঞ্জিনিয়ারিং মডেল এবং গ্রাহকের প্রয়োজনীয়তা অনুযায়ী নির্মিত হয়েছিল।

উত্পাদন নিয়ন্ত্রণের উপর দৃষ্টি নিবদ্ধ করে:

• মাত্রিক নির্ভুলতা,

• কাঠামোগত জ্যামিতি,

• সমালোচনামূলক সহায়তা ক্ষেত্র,

• এবং চূড়ান্ত নকশার সাথে সামগ্রিক সামঞ্জস্য।


চূড়ান্ত গুণমান পরিদর্শন
চালানের আগে, FH® অ্যালয় সম্পূর্ণ ট্রেগুলির চূড়ান্ত পরিদর্শন করে।
পরিদর্শন অন্তর্ভুক্ত:
মাত্রিক পরিদর্শন
অনুমোদিত অঙ্কনের বিপরীতে প্রধান মাত্রা এবং বিভাগের উচ্চতা যাচাই।
কাঠামোগত পরিদর্শন
লোড-ভারবহন কাঠামো, সমর্থন এলাকা এবং সামগ্রিক ট্রে জ্যামিতি পরীক্ষা করা হচ্ছে।
চেহারা পরিদর্শন
সামগ্রিক উত্পাদন অবস্থা এবং পৃষ্ঠের মানের পর্যালোচনা।
অঙ্কন সামঞ্জস্য
নিশ্চিতকরণ যে সমাপ্ত ট্রে অনুমোদিত 3D ইঞ্জিনিয়ারিং ডিজাইনের সাথে মিলেছে।
পরিদর্শন শেষ হওয়ার পরে, ট্রেগুলি স্লোভেনীয় গ্রাহকের কাছে চালানের জন্য প্রস্তুত করা হয়েছিল।

প্রজেক্ট স্পেসিফিকেশন

প্রকল্প হাইলাইট
গ্রাহক ফিডব্যাক-চালিত রিডিজাইন
গ্রাহক পূর্ববর্তী ধারণাটিকে খুব ভারী মনে করার পরে নতুন ট্রে তৈরি করা হয়েছিল।
250 কেজি লোড প্রয়োজন
প্রতিটি ট্রে 250 কেজি প্রয়োজনীয় লোড ক্ষমতা পূরণের জন্য পুনরায় ডিজাইন করা হয়েছিল।
বর্ধিত কাঠামোগত বেধ
চূড়ান্ত নকশা গ্রাহকের আপডেট প্রয়োজনীয়তা অনুযায়ী বর্ধিত অধ্যায় বেধ অন্তর্ভুক্ত.
ভ্যাকুয়াম ফার্নেস অ্যাপ্লিকেশন
ট্রেগুলি 1060°C অপারেশন এবং 3 বার নাইট্রোজেন গ্যাস কুলিং এর জন্য ডিজাইন করা হয়েছে।
সম্পূর্ণ প্রজেক্ট এক্সিকিউশন
FH® অ্যালয় সম্পূর্ণ প্রক্রিয়া পরিচালনা করেছে:
ইঞ্জিনিয়ারিং রিডিজাইন → 3D মডেলিং → ম্যানুফ্যাকচারিং → পরিদর্শন → চালান

একটি স্ট্যান্ডার্ড ফার্নেস ট্রে থেকে বেশি
এই প্রকল্পটি দেখায় কেন কাস্টমাইজড ফার্নেস টুলিং শুধুমাত্র উপাদান গ্রেড বা বাহ্যিক মাত্রা অনুযায়ী নির্বাচন করা উচিত নয়।

একটি সফল ট্রে নকশা বিবেচনা করা আবশ্যক:

• অপারেটিং তাপমাত্রা,

• শীতল করার পদ্ধতি,

• ওয়ার্কপিস লোড,

• ট্রে স্ব-ওজন,

• কাঠামোগত বেধ,

• সমর্থন বিন্যাস,

• এবং দীর্ঘমেয়াদী বিকৃতি ঝুঁকি।


কাস্টমাইজড হিট ট্রিটমেন্ট টুলিং তৈরি করার সময় FH® অ্যালয় এই প্যারামিটারগুলিকে একত্রিত করে।

FH® অ্যালয় দ্বারা কাস্টম ভ্যাকুয়াম ফার্নেস ট্রে
Wuxi Junteng Fanghu Alloy Technology Co., Ltd (FH® Alloy) designs and manufactures customized high-temperature furnace tooling, including:

• ভ্যাকুয়াম ফার্নেস ট্রে

• তাপ চিকিত্সা ট্রে

• চুল্লি ঝুড়ি

• তাপ চিকিত্সা ফিক্সচার

• বেস ট্রে

• মধ্যবর্তী ট্রে

• ক্রমাগত চুল্লি টুলিং

• পিট ফার্নেস ফিক্সচার

• কাস্টম তাপ-প্রতিরোধী খাদ উপাদান


আমরা এখান থেকে গ্রাহকদের সমর্থন করি:
অপারেটিং কন্ডিশন রিভিউ → স্ট্রাকচারাল ডিজাইন → 3D মডেলিং → ম্যানুফ্যাকচারিং → পরিদর্শন → ডেলিভারি

আপনার ফার্নেস ট্রে এর ওজন বা লোড ক্ষমতা অপ্টিমাইজ করতে হবে?
যদি আপনার বিদ্যমান ফার্নেস ট্রে হয়:

• খুব ভারী,

• সহজে বিকৃত,

• প্রয়োজনীয় লোড সমর্থন করতে অক্ষম,

• বা আপনার বর্তমান চুল্লি প্রক্রিয়ার জন্য অনুপযুক্ত,


FH® অ্যালয় বিদ্যমান নকশা মূল্যায়ন করতে পারে এবং একটি অপ্টিমাইজড প্রতিস্থাপন বিকাশ করতে পারে।

প্রকৌশল মূল্যায়নের জন্য, অনুগ্রহ করে প্রদান করুন:

• চুল্লির ধরন,

• ট্রে মাত্রা,

• উপাদান,

• সর্বোচ্চ তাপমাত্রা,

• শীতল করার পদ্ধতি,

• প্রয়োজনীয় লোড,

• বিদ্যমান ট্রে ওজন,

• বিদ্যমান পরিষেবা সমস্যা,

• এবং আঁকা বা ফটো উপলব্ধ যদি.


FH® অ্যালয় আপনার আসল ফার্নেস অবস্থা এবং লোডিং প্রয়োজনীয়তার উপর ভিত্তি করে একটি কাস্টমাইজড সমাধান তৈরি করতে পারে৷
