FH® ঝালাই ফ্যান ব্লেড এবং ইম্পেলার | উচ্চ-তাপমাত্রার চুল্লি প্রচলন
মূল সুবিধা
- যথার্থ লেজার ঢালাই
হাইব্রিড লেজার টিআইজি ওয়েল্ডিং প্রক্রিয়া - ন্যূনতম তাপ ইনপুট, সম্পূর্ণ অনুপ্রবেশ, এবং স্প্যাটার-মুক্ত সিম যা তাপীয় ক্লান্তি ক্র্যাকিং প্রতিরোধ করে। - উচ্চ-তাপমাত্রার শক্তি
তাপ-প্রতিরোধী খাদ থেকে তৈরি - 1150 ডিগ্রি সেলসিয়াস পর্যন্ত ফার্নেস অপারেটিং তাপমাত্রায় ব্লেড জ্যামিতি এবং কাঠামোগত অখণ্ডতা বজায় রাখে। - ডায়নামিক ব্যালেন্সিং
প্রতিটি ইম্পেলার চালানের আগে গতিশীলভাবে ভারসাম্যপূর্ণ (ISO 1940 G6.3 বা আরও ভাল) - কম্পন হ্রাস করে, ভারবহন জীবন প্রসারিত করে এবং শান্ত অপারেশন নিশ্চিত করে। - কাস্টম ব্লেড প্রোফাইল
রেডিয়াল, পিছন দিকে-বাঁকা, সামনে-বাঁকা, বা অক্ষীয় প্রবাহ – আপনার নির্দিষ্ট বায়ুপ্রবাহ এবং চাপের প্রয়োজনীয়তার জন্য ডিজাইন করা হয়েছে। - রুগ্ন নির্মাণ
রিইনফোর্সড ব্লেড-টু-হাব অ্যাটাচমেন্ট এবং স্ট্রেস রিলিভড ওয়েল্ডস - তাপ সাইক্লিং এবং উচ্চ কেন্দ্রাতিগ শক্তি সহ্য করে।
প্রযুক্তিগত বিশেষ উল্লেখ
| প্যারামিটার | মান |
| উপকরণ | 310S, 1.4828, 1.4849, ইনকোনেল 600/625, Hastelloy |
| সর্বোচ্চ ক্রমাগত তাপমাত্রা | 650°C - 1150°C (উপাদানের উপর নির্ভর করে) |
| ব্লেড প্রকার | রেডিয়াল, পিছনে-বাঁকা, সামনে-বাঁকা, অক্ষীয় |
| হাব প্রকার | কীড, টেপারড, স্প্লিট বা কাস্টম বোর |
| ব্যাস পরিসীমা | 200 মিমি - 1500 মিমি |
| সর্বোচ্চ টিপ গতি | 100 m/s পর্যন্ত (ডিজাইন নির্ভর) |
| ব্যালেন্সিং গ্রেড | ISO 1940 G6.3 মান (G2.5 উপলব্ধ) |
| ঢালাই মান | EN ISO 5817 / AWS D1.1 |
| সারফেস ফিনিস As-welded / shot-blasted / high-temp coating | |
কেন FH® ওয়েল্ডেড ফ্যান ব্লেড বেছে নিন?
1. সার্কুলেশন ভক্তদের সমালোচনামূলক ভূমিকা
তাপ চিকিত্সা চুল্লিগুলিতে, সঞ্চালন ফ্যানগুলি তাপমাত্রা অভিন্নতার হৃদয়। খারাপভাবে তৈরি ফ্যান ব্লেড:
- কম্পন তৈরি করুন যা বিয়ারিং এবং মোটর মাউন্টগুলিকে ক্ষতিগ্রস্ত করে
- অসম বায়ুপ্রবাহ তৈরি করুন - লোড জুড়ে তাপমাত্রার তারতম্য
- ওয়েল্ডে ফাটল - বিপর্যয়কর ব্যর্থতা সম্ভব
- তাপমাত্রায় বিকৃত - কার্যকারিতা হ্রাস এবং শক্তি খরচ বৃদ্ধি
FH® ঢালাই ইমপেলার এই সমস্যার সমাধান করে।
2. উপাদান নির্বাচন নির্দেশিকা
| উপাদান | সর্বোচ্চ টেম্প | জন্য সেরা |
| 310S | 950°C | টেম্পারিং, কম-টেম্প কার্বারাইজিং, সাধারণ সঞ্চালন |
| 1.4828 | 1000°C | উচ্চ তাপমাত্রা annealing, ভাল অক্সিডেশন প্রতিরোধের |
| 1.4849 | 1050°C | উচ্চ-টেম্প কার্বারাইজিং, ভারী-শুল্ক প্রচলন |
| Inconel 600 | 1100°C | গুরুতর তাপ সাইক্লিং, ক্ষয়কারী বায়ুমণ্ডল |
| ইনকোনেল 625 | 1150°C | চরম তাপমাত্রা, উচ্চ শক্তি প্রয়োজনীয়তা |
3. উত্পাদন প্রক্রিয়া
| ধাপ | প্রক্রিয়া |
| 1 | প্রত্যয়িত প্লেট থেকে ব্লেড প্রোফাইল লেজার-কাট |
| 2 | হাব গ্রাহক খাদ স্পেসিফিকেশন মেশিন |
| 3 | ব্লেডগুলি যথার্থ ঢালাই ফিক্সচারে অবস্থিত |
| 4 | লেজার/টিআইজি ঢালাই - ন্যূনতম বিকৃতি, কোন স্প্যাটার নেই |
| 5 | ঢালাই-পরবর্তী স্ট্রেস রিলিফ (উচ্চ তাপমাত্রা পরিষেবার জন্য প্রয়োজনীয়) |
| 6 | রুক্ষ ভারসাম্য - উপাদান যোগ/অপসারণ |
| 7 | ডাইনামিক ব্যালেন্সিং - ISO 1940 G6.3 সর্বনিম্ন |
| 8 | চূড়ান্ত মাত্রিক পরিদর্শন এবং পৃষ্ঠ সমাপ্তি |
ফলক প্রকার উপলব্ধ
| টাইপ | বায়ুপ্রবাহ প্যাটার্ন | জন্য সেরা |
| রেডিয়াল (সোজা) | উচ্চ চাপ, মাঝারি প্রবাহ | উচ্চ স্ট্যাটিক চাপ অ্যাপ্লিকেশন, ঘন লোড |
| পশ্চাৎমুখী-বাঁকা | উচ্চ প্রবাহ, ভাল দক্ষতা | সাধারণ সঞ্চালন, শক্তি দক্ষতা |
| সামনে-বাঁকা | কম গতিতে উচ্চ প্রবাহ | কম গতি, উচ্চ ভলিউম অ্যাপ্লিকেশন |
| অক্ষীয় (প্রপেলার) | উচ্চ প্রবাহ, নিম্ন চাপ | থ্রু-ফ্লো ফার্নেস, কুলিং ফ্যান |
অ্যাপ্লিকেশন
চুল্লির ধরন:
- বক্স চুল্লি ছাদ প্রচলন ফ্যান
- পিট ফার্নেস রিসার্কুলেশন ফ্যান
- গাড়ী নীচে চুল্লি ফ্যান
- বেল চুল্লি প্রচলন
- ক্রমাগত চুল্লি ক্রস-প্রবাহ ভক্ত
- টেম্পারিং চুল্লি প্রচলন
- চুল্লি ফ্যান annealing
- সিন্টারিং চুল্লি ফ্যান
- শুকনো চুলা প্রচলন
শিল্প:
- তাপ চিকিত্সার দোকান
- মোটরগাড়ি যন্ত্রাংশ উত্পাদন
- মহাকাশ তাপ চিকিত্সা
- ফরজিং এবং ফাউন্ড্রি
- ইস্পাত এবং অ্যালুমিনিয়াম প্রক্রিয়াকরণ
- সিরামিক এবং কাচের ভাটা
- রাসায়নিক প্রক্রিয়াকরণ চুল্লি
উপাদান গ্রেড টেবিল:
| তাপ-প্রতিরোধী ইস্পাত | |||||||||||||
| / | জিবি | ডিআইএন | এএসটিএম | JIS | রাসায়নিক গঠন (%) | সর্বোচ্চ অপারেশন তাপমাত্রা | |||||||
| C | সি | Mn | ক্র | নি | Nb/Cb | মো | অন্যান্য | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | এইচডি | SCH11 | 0.30 - 0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | এইচএফ | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0.50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | তিনি | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | এইচ.এইচ | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | হাই | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0.30 - 0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0.50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | এইচএন | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | এইচটি | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | এইচপিCb | SCH24Nb | 0.30 - 0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | ≤0.50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20- 1.80 | ≤0.50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | ≤0.50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | ≤0.50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | এইচএক্স | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | Co:48.0 - 52.0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | Co:48.0 - 52.0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | W:4.0 - 5.5 | 1200℃ |

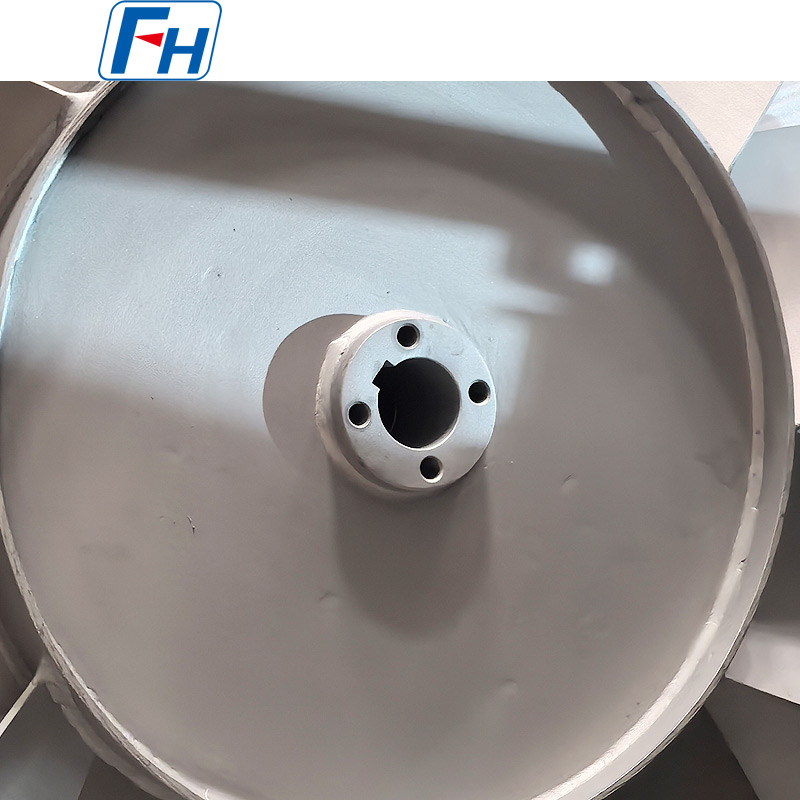

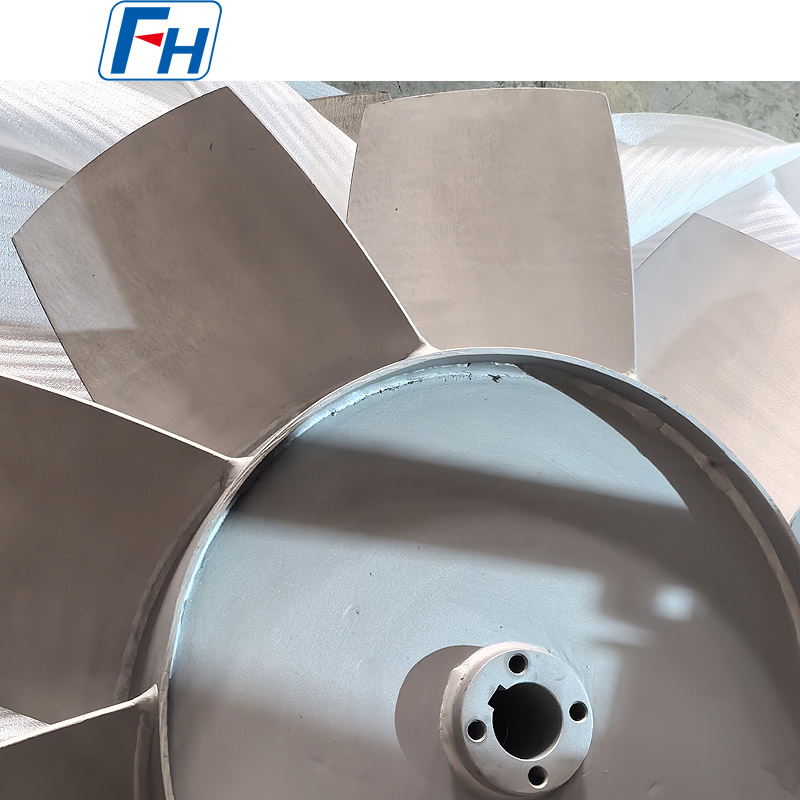

FH® ওয়েল্ডেড ফ্যান ব্লেডের আসল ছবি
অর্ডার প্রক্রিয়া
1. প্রদান করুন:
- বিদ্যমান ফ্যানের অঙ্কন বা মাত্রা (ব্যাস, খাদের আকার, ফলকের ধরন)
- অপারেটিং তাপমাত্রা এবং বায়ুমণ্ডল
- মোটর শক্তি এবং RPM
- পছন্দসই উপাদান গ্রেড (বা আমাদের সুপারিশ করা যাক)
- ব্যালেন্সিং গ্রেড প্রয়োজন (G6.3 স্ট্যান্ডার্ড, G2.5 ঐচ্ছিক)
2. FH® প্রস্তাব করে:
- আপনার শর্তের উপর ভিত্তি করে উপাদান সুপারিশ
- দক্ষতার জন্য ব্লেড প্রোফাইল অপ্টিমাইজেশান
- অনুমোদনের জন্য CAD অঙ্কন
- মূল্য এবং সীসা সময়
3. উৎপাদন: 10-25 কার্যদিবস
4. বিতরণ অন্তর্ভুক্ত:
- ডায়নামিক ব্যালেন্সিং রিপোর্ট
- উপাদান পরীক্ষার শংসাপত্র (MTC)
- মাত্রিক পরিদর্শন প্রতিবেদন
- ইনস্টলেশন এবং যত্ন গাইড
FAQ:
প্রশ্ন 1: FH® ওয়েল্ডেড ফ্যান ব্লেড কতক্ষণ স্থায়ী হবে?
উত্তর: পরিষেবা জীবন তাপমাত্রা এবং বায়ুমণ্ডলের উপর নির্ভর করে। সাধারণ প্রত্যাশা: ≤700°C এ 310S: 5-10 বছর; 950°C তাপমাত্রায় 1.4849: 2-5 বছর; ইনকোনেল 1050°C : 1-3 বছর। প্রতি 6-12 মাসে নিয়মিত পরিদর্শনের সুপারিশ করা হয়।
প্রশ্ন 2: আপনি আমার চুল্লি জন্য কি উপাদান সুপারিশ?
A: ≤700°C টেম্পারিংয়ের জন্য: 310S. 950°C কার্বারাইজিং এর জন্য: 1.4849। 1000°C বা আক্রমণাত্মক বায়ুমণ্ডলের জন্য: ইনকোনেল 600/625। FH® আপনার নির্দিষ্ট শর্তের উপর ভিত্তি করে বিনামূল্যে উপাদান সুপারিশ প্রদান করে।
প্রশ্ন 3: কেন গতিশীল ভারসাম্য গুরুত্বপূর্ণ?
উত্তর: ভারসাম্যহীন ফ্যানের ব্লেড ভারবহন পরিধান, চুল্লির কম্পন, শব্দ, কর্মক্ষমতা হ্রাস এবং ফাটল হওয়ার ঝুঁকি সৃষ্টি করে। FH® প্রতিটি সেটকে ISO 1940 G6.3 ন্যূনতম (G2.5 উপলব্ধ) ভারসাম্য রাখে এবং একটি ব্যালেন্সিং রিপোর্ট অন্তর্ভুক্ত করে।
প্রশ্ন 4: আপনি কি আমার বিদ্যমান ফ্যান ব্লেডগুলি মেরামত বা বিপরীত-ইঞ্জিনিয়ার করতে পারেন?
উঃ হ্যাঁ। মেরামতের জন্য: আমরা ফাটল পুনরায় ঢালাই করতে পারি বা ক্ষতিগ্রস্ত ব্লেডগুলি প্রতিস্থাপন করতে পারি। রিভার্স-ইঞ্জিনিয়ারিংয়ের জন্য: আপনার জীর্ণ ব্লেড বা অঙ্কন আমাদের পাঠান - আমরা পরিমাপ করব, সম্ভব হলে উপাদান উন্নত করব এবং সরাসরি প্রতিস্থাপন করব।
প্রশ্ন 5: আপনার ওয়ারেন্টি কি?
উত্তর: উত্পাদন ত্রুটির বিরুদ্ধে 12 মাস (ওয়েল্ড ফাটল, উপাদান ত্রুটি, ভারসাম্য সমস্যা)। সাধারণ পরিধান, তাপীয় ক্লান্তি, এবং ক্ষয় কভার করা হয় না - তবে FH® আপনার জীবনকে সর্বাধিক করার জন্য সঠিক উপাদানের সুপারিশ করবে৷
