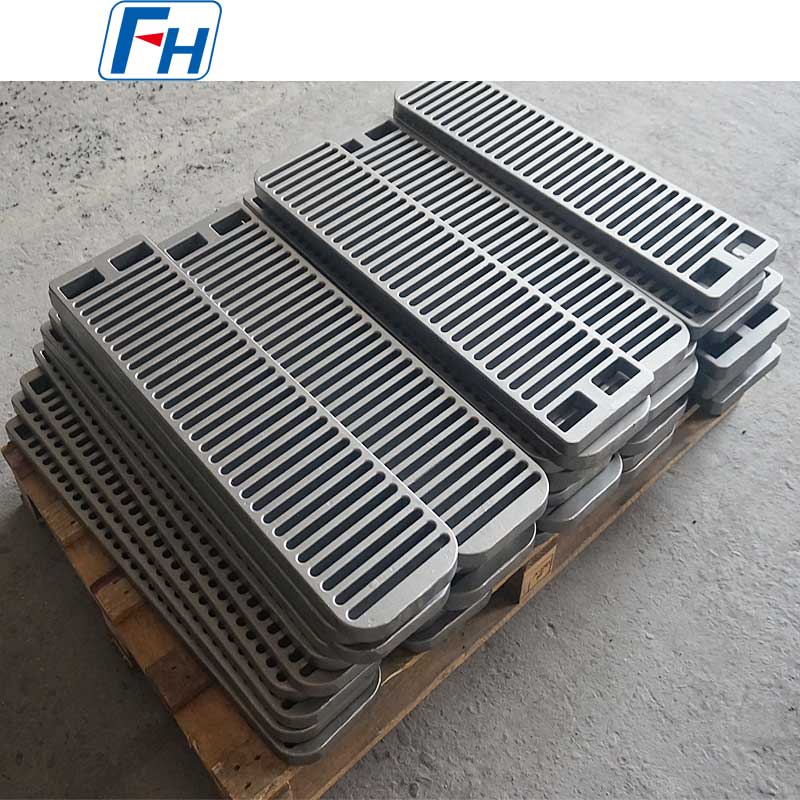

FH® সমর্থন বন্ধনী | তাপ চিকিত্সা ফিক্সচার স্ট্যান্ড

ব্র্যান্ড: FH®

সার্টিফিকেশন: ISO9001, ISO14001

উপাদান: তাপ-প্রতিরোধী ইস্পাত

উপাদান গ্রেড: এইচটি

আকার: 832x190.5x25.4 মিমি বা আপনার অঙ্কন অনুযায়ী কাস্টমাইজড

অপারেটিং তাপমাত্রা: 980℃

MOQ: 2 পিস

আমাদের সাথে যোগাযোগ করুন

FH® সমর্থন বন্ধনী এবং র্যাক স্ট্যান্ড | হেভি-ডিউটি হিট ট্রিটমেন্ট ফিক্সচার সমর্থন করে

মূল সুবিধা

ভারী-লোড ভারবহন
শক্তিশালী নকশা ভারী ঝুড়ি স্ট্যাক এবং বড় অংশ সমর্থন করে - পতন প্রতিরোধ করে এবং স্থিতিশীল লোডিং বজায় রাখে।
উচ্চ-তাপমাত্রার শক্তি
তাপ-প্রতিরোধী খাদ থেকে তৈরি - 1150 ডিগ্রি সেলসিয়াস পর্যন্ত ফার্নেস অপারেটিং তাপমাত্রায় কাঠামোগত অখণ্ডতা বজায় রাখে।
যথার্থ ঢালাই নির্মাণ
সম্পূর্ণ অনুপ্রবেশ সহ লেজার TIG ঢালাই - কোন দুর্বল পয়েন্ট, কোন স্প্যাটার, কোন ওয়েল্ড ড্রপ দূষণ।
স্ট্যাকিং সামঞ্জস্য
FH® ঝুড়ি, ট্রে এবং গ্রিডের সাথে নিরবিচ্ছিন্নভাবে ইন্টারফেস করার জন্য ডিজাইন করা হয়েছে - সামঞ্জস্যপূর্ণ উচ্চতা এবং প্রান্তিককরণ।
কাস্টম কনফিগারেশন
যেকোন উচ্চতা, প্রস্থ বা লোড ক্ষমতা - আপনার নির্দিষ্ট চুল্লি এবং অংশের প্রয়োজনীয়তার জন্য ডিজাইন করা হয়েছে।

প্রযুক্তিগত বিশেষ উল্লেখ

প্যারামিটার	মান
উপকরণ	310S, 1.4806, 1.4848, 1.4849, 2.4879, ইনকোনেল
সর্বোচ্চ ক্রমাগত তাপমাত্রা	450°C - 1200°C (উপাদানের উপর নির্ভর করে)
বন্ধনী প্রতি লোড ক্ষমতা	100 কেজি - 2000 কেজি (ডিজাইন নির্ভর)
উচ্চতা পরিসীমা	50 মিমি - 500 মিমি (কাস্টম উপলব্ধ)
শীর্ষ ইন্টারফেস	ফ্ল্যাট / স্লটেড / পিন-অবস্থিত / কাস্টম
নিচের ইন্টারফেস	ফ্ল্যাট/ফুট/অ্যান্টি স্লিপ
বানোয়াট	যথার্থ লেজার/টিআইজি ঢালাই
ম্যাটেরিয়াল টেস্ট সার্টিফিকেট (MTC) প্রতিটি FH® বন্ধনীর সাথে অন্তর্ভুক্ত

কেন FH® সমর্থন বন্ধনী চয়ন করুন?
1. নিরাপদ স্ট্যাকিং এর ভিত্তি
খারাপভাবে ডিজাইন করা বা দুর্বল বন্ধনীর কারণে:

অসম লোড বিতরণ – ঝুড়ি টিপিং বা ধসে পড়া
ঝুড়ি পড়ে আংশিক ক্ষতি
ড্রপ লোড থেকে চুল্লি অবাধ্য ক্ষতি
অপারেটর নিরাপত্তা বিপত্তি

FH® সমর্থন বন্ধনী স্থিতিশীলতা এবং নিরাপত্তার জন্য ইঞ্জিনিয়ার করা হয়।

2. উপাদান নির্বাচন নির্দেশিকা

উপাদান	সর্বোচ্চ টেম্প	জন্য সেরা
কার্বন ইস্পাত	450°C	কম টেম্পারিং, খরচ সংবেদনশীল
310S	950°C	সাধারণ শক্ত হওয়া, কার্বারাইজিং
1.4806	1000°C	উচ্চ তাপমাত্রা annealing
1.4849	1100°C	ভারী বোঝা, দীর্ঘ চক্র
Inconel	1150°C	চরম তাপমাত্রা

3. ডিজাইন অপশন

টাইপ	জন্য সেরা	মূল বৈশিষ্ট্য
নির্দিষ্ট উচ্চতা	স্ট্যান্ডার্ড স্ট্যাকিং	সহজ, শক্তিশালী, সাশ্রয়ী
সামঞ্জস্যযোগ্য	পরিবর্তনশীল লোড উচ্চতা	পিন বা স্ক্রু সমন্বয়
ভাঁজ	ব্যবহার না করার সময় স্টোরেজ	Hinged পা, স্থান-সংরক্ষণ
মডুলার	একাধিক কনফিগারেশন	বিনিময়যোগ্য এক্সটেনশন

অ্যাপ্লিকেশন

1. বক্স চুল্লিতে স্তুপীকৃত ঝুড়ির জন্য সমর্থন

2. পিট / ভাল-টাইপ চুল্লিগুলিতে স্তর বিভাজন

3. ট্রে অধীনে গ্যাস সঞ্চালনের জন্য নীচের রাইজার

4. অংশ স্তর মধ্যে Spacers

5. দীর্ঘ বা বিশ্রী অংশ জন্য সমর্থন

6. সব ধরনের চুল্লি: বক্স, পিট, গাড়ী নীচে, ঘণ্টা

উপাদান গ্রেড টেবিল:

তাপ-প্রতিরোধী ইস্পাত
/	জিবি	ডিআইএন	এএসটিএম	JIS	রাসায়নিক গঠন (%)								সর্বোচ্চ অপারেশন তাপমাত্রা
/	জিবি	ডিআইএন	এএসটিএম	JIS	C	সি	Mn	ক্র	নি	Nb/Cb	মো	অন্যান্য	সর্বোচ্চ অপারেশন তাপমাত্রা
1	ZG40Cr27Ni4	1.4823	এইচডি	SCH11	0.30 - 0.50	≤2.00	≤1.00	24.00 - 28.00	4.00 - 6.00	-	≤0.50	-	1050℃
2	ZG40Cr22Ni10	1.4826	এইচএফ	SCH12	0.30 - 0.50	1.00 - 2.50	≤2.00	19.00 - 23.00	8.00 - 12.00	-	≤0.50	-	950℃
3	ZG30Cr28Ni10	-	তিনি	SCH17	0.20 - 0.50	≤2.00	≤2.00	26.00 - 30.00	8.00 - 11.00	-	-	-	1050℃
4	ZG40Cr25Ni12	1.4837	এইচ.এইচ	SCH13	0.30 - 0.50	1.00 - 2.50	≤2.00	24.00 - 27.00	11.00 - 14.00	-	≤0.50	-	1050℃
5	ZG30Cr28Ni16	-	হাই	SCH18	0.20 - 0.50	≤2.00	≤2.00	26.00 - 30.00	14.00 - 18.00	-	-	-	1100℃
6	ZG40Cr25Ni20Si2	1.4848	HK	SCH21	0.30 - 0.50	≤1.75	≤1.50	23.00 - 27.00	19.00 - 22.00	-	≤0.50	-	1100℃
7	ZG30Cr20Ni25	-	এইচএন	SCH19	0.20 - 0.50	≤2.00	≤2.00	19.00 - 23.00	23.00 - 27.00	-	-	-	1100℃
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0.35 - 0.75	≤2.50	≤2.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020℃
9	ZG40Cr15Ni35	1.4806	এইচটি	SCH15	0.35 - 0.70	≤2.00	≤2.00	15.00 - 19.00	33.00 - 37.00	-	≤0.50	-	1000℃
10	ZG40Cr25Ni35Nb	1.4852	এইচপিCb	SCH24Nb	0.30 - 0.50	≤2.00	≤2.00	24.00 - 28.00	33.00 - 37.00	0.80 - 1.80	≤0.50	-	1100℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	18.00 - 21.00	36.00 - 39.00	1.20- 1.80	≤0.50	-	1100℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	23.00 - 25.00	23.00 - 25.00	0.80 - 1.80	≤0.50	-	1050℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35 - 0.50	1.00 - 2.50	≤2.00	24.00 - 28.00	33.00 - 37.00	-	≤0.50	-	1100℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06 - 0.15	0.50 - 1.50	≤2.00	19.00 - 21.00	31.00 - 33.00	0.50 - 1.50	≤0.50	-	1050℃
15	ZG45Cr12Ni60	-	HW	-	0.35 - 0.75	≤2.00	≤2.00	10.00 - 14.00	58.00 - 62.00	-	-	-	1100℃
16	ZG45Cr18Ni66	-	এইচএক্স	-	0.35 - 0.75	≤2.00	≤2.00	15.00 - 19.00	64.00 - 68.00	-	-	-	1100℃
17	ZG1Cr28Co50	2.4778	-	-	0.05 - 0.25	0.50 - 1.00	≤1.50	27.00 - 30.00	≤1.00	≤0.50	≤0.50	Co:48.0 - 52.0	1200℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25 - 0.35	0.50 - 1.50	0.50 - 1.50	27.00 - 29.00	-	1.50 - 2.50	≤0.50	Co:48.0 - 52.0	1200℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35 - 0.55	1.00 - 2.00	≤1.50	27.00 - 30.00	47.00 - 50.00	-	≤0.50	W:4.0 - 5.5	1200℃

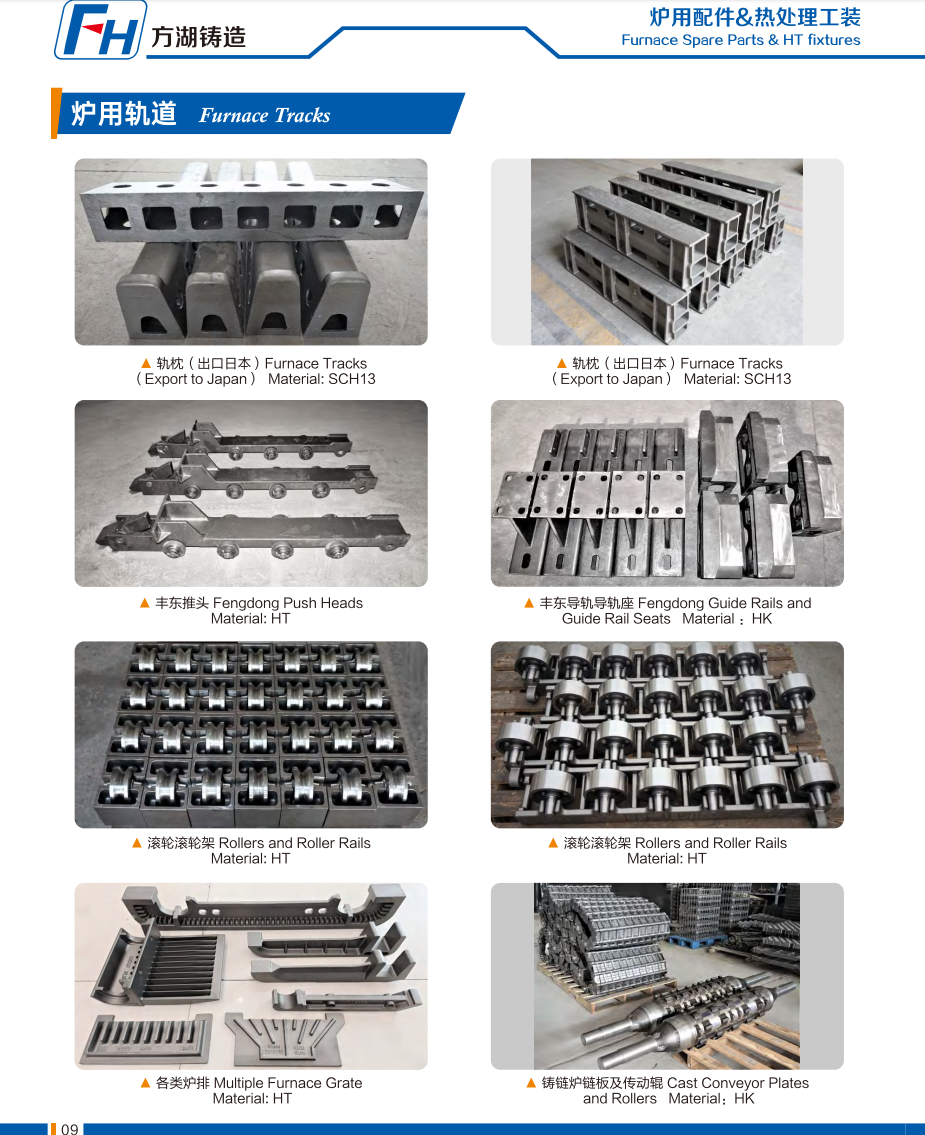

FH® হিট ট্রিটমেন্ট ফিক্সচারের আসল ছবি

অর্ডার প্রক্রিয়া

প্রয়োজনীয় উচ্চতা, প্রস্থ এবং লোড ক্ষমতা প্রদান করুন
অপারেটিং তাপমাত্রা এবং বায়ুমণ্ডল নির্দিষ্ট করুন
FH® উপাদান এবং নকশা প্রস্তাব
উত্পাদন: 7-15 কার্যদিবস
বিতরণ MTC এবং পরিদর্শন রিপোর্ট অন্তর্ভুক্ত

FAQ:
প্রশ্ন 1: আপনি সমর্থন বন্ধনী জন্য কি উপাদান সুপারিশ?
A: ≤700°C: 310S এর জন্য। 950°C কার্বারাইজিং এর জন্য: 1.4849। 1000°C এর জন্য: ইনকোনেল। কার্বন ইস্পাত শুধুমাত্র নিম্ন-তাপমাত্রার অ্যাপ্লিকেশনের জন্য উপলব্ধ (≤450°C)।

প্রশ্ন 2: আপনি একটি নির্দিষ্ট উচ্চতা বন্ধনী করতে পারেন?
উত্তর: হ্যাঁ - 50 মিমি থেকে 500 মিমি পর্যন্ত যেকোনো উচ্চতা। আমরা পরিবর্তনশীল স্ট্যাকিং প্রয়োজনের জন্য সামঞ্জস্যযোগ্য ডিজাইন অফার করি।

প্রশ্ন 3: একটি বন্ধনী কত ওজন সমর্থন করতে পারে?
উত্তর: স্ট্যান্ডার্ড ডিজাইন প্রতি বন্ধনী 100-500 কেজি সমর্থন করে। ভারি-শুল্ক সংস্করণ প্রতি বন্ধনী 2000 কেজি পর্যন্ত সমর্থন করে। আপনার লোড প্রয়োজনীয়তা আমাদের বলুন.

Q4: বন্ধনী কি সেটে আসে?
উত্তর: হ্যাঁ - সাধারণত প্রতি স্তরে 4টি বন্ধনী (প্রতি কোণে একটি)। কাস্টম পরিমাণ উপলব্ধ.

প্রশ্ন 5: আপনার ওয়ারেন্টি কি?
উত্তর: উত্পাদন ত্রুটির বিরুদ্ধে 12 মাস। স্বাভাবিক পরিধান, হামাগুড়ি, এবং তাপ ক্লান্তি আচ্ছাদিত করা হয় না।
