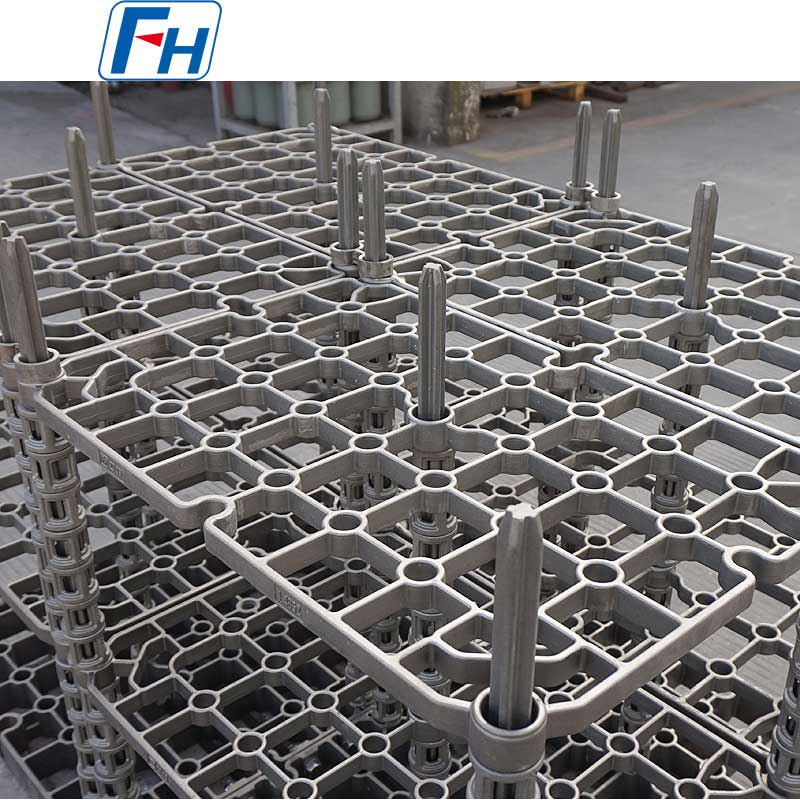

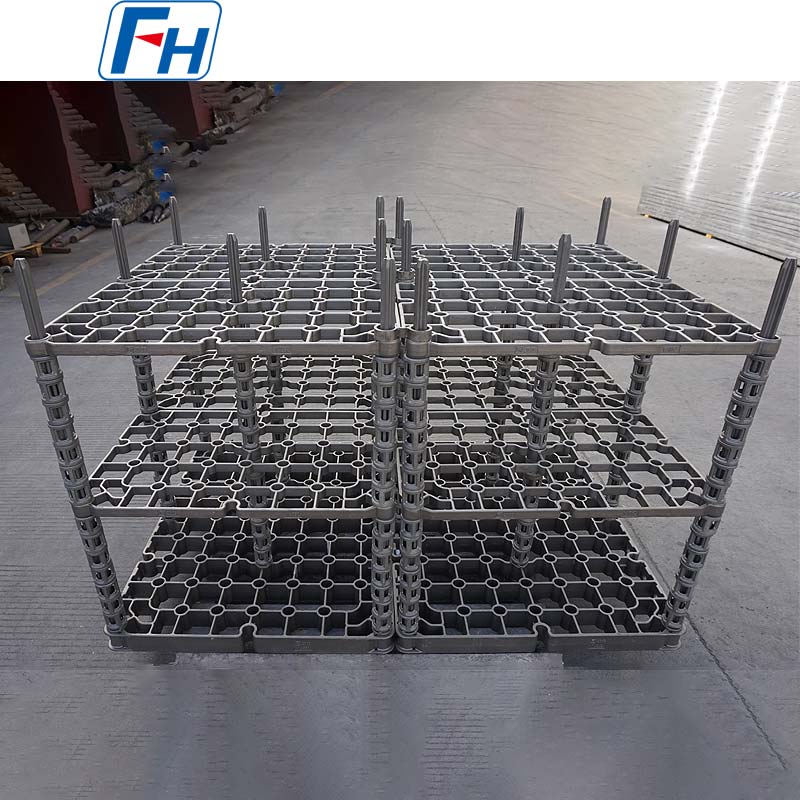

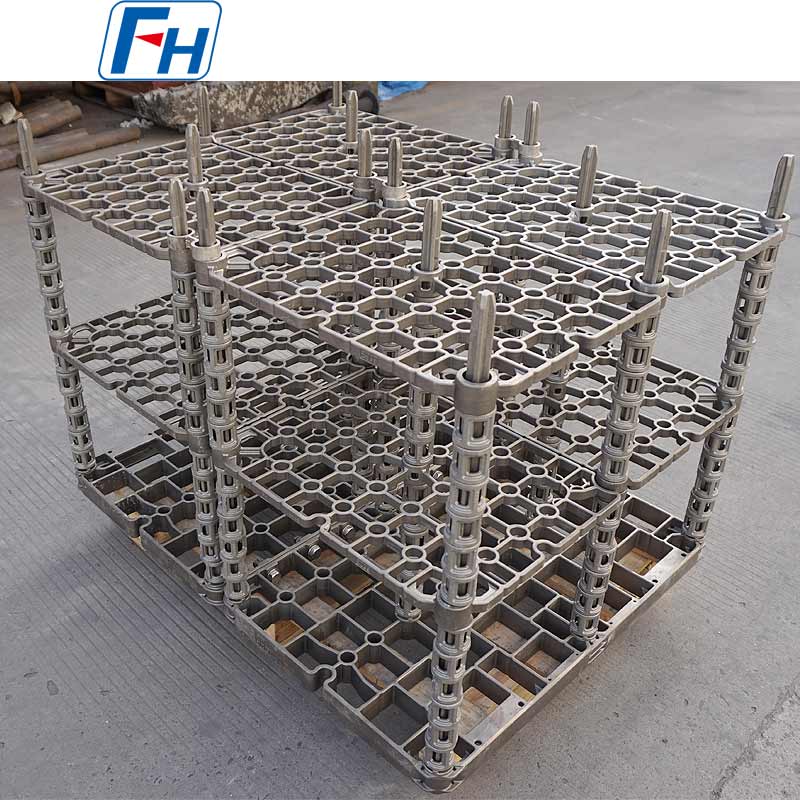

1.4852 ব্রেজিং ফার্নেসের জন্য ইউনিভার্সাল হিট ট্রিটমেন্ট ফিক্সচার | FH®

FH® ব্রেজিং/সোল্ডারিং ফার্নেস তাপ চিকিত্সা Fxtures

হিট ট্রিটমেন্ট ফিক্সচারের বিপরীতে যা "লোড-বেয়ারিং এবং কোনচিং" এর উপর জোর দেয়, ব্রেজিং ফিক্সচারের মূল কাজগুলি হল "নির্ভুল অ্যাসেম্বলি পজিশনিং" এবং "স্ব-ওজন বা ফিলার মেটাল গলে যাওয়ার কারণে ওয়ার্কপিসের বিকৃতি রোধ করা।" তাদের অবশ্যই নিশ্চিত করতে হবে যে ফিলার ধাতুটি ভিজে যেতে পারে এবং কৈশিক ক্রিয়াকলাপের মাধ্যমে পুরো জয়েন্ট ফাঁক পূরণ করতে পারে।

I. মূল কাজ এবং বিশেষ চ্যালেঞ্জ

1. সুনির্দিষ্ট অবস্থান এবং ব্যবধান বজায় রাখা: এটি প্রাথমিক কাজ। যে অংশগুলিকে যুক্ত করা হবে (যেমন, মধুচক্র কাঠামো, বহু-স্তর শীট, জটিল প্রবাহ চ্যানেল) অবশ্যই নির্দিষ্ট আপেক্ষিক অবস্থানে রাখতে হবে, ডিজাইনের প্রয়োজনীয়তা অনুসারে ব্রেজিং গ্যাপ বজায় রাখতে হবে (সাধারণত 0.02-0.2 মিমি)। ব্রেজ করার পরে অংশগুলি অবশ্যই তাদের ডিজাইন করা জ্যামিতি এবং মাত্রিক নির্ভুলতা বজায় রাখতে হবে।

2. উচ্চ-তাপমাত্রার বিকৃতি প্রতিরোধ করা: ব্রেজিং তাপমাত্রায় (সাধারণত ফিলার মেটালের লিকুইডাস তাপমাত্রার থেকে 30-100°C উপরে), ওয়ার্কপিস উপাদানের শক্তি হ্রাস পায়। স্ব-ওজন বা তাপীয় স্ট্রেস থেকে ওয়ার্কপিস ওয়ার্পিং, স্যাগিং বা ভেঙে পড়া রোধ করার জন্য ফিক্সচারটি অবশ্যই যথেষ্ট সহায়তা প্রদান করবে।

3. ওয়ার্কপিস/ফিলার মেটালের সাথে প্রতিক্রিয়া এড়ানো: ফিক্সচার উপাদান অবশ্যই উচ্চ তাপমাত্রায় ওয়ার্কপিস (যেমন, স্টেইনলেস স্টীল, সুপারঅ্যালয়, সিরামিক) বা গলিত ফিলার ধাতু (যেমন, সিলভার-, তামা-, নিকেল-ভিত্তিক) এর সাথে ক্ষতিকারক অ্যালোয়িং, স্টিকিং বা দ্রবীভূত করা উচিত নয়। এটি ব্রেজ-পরবর্তী বিচ্ছেদ অসুবিধা বা যৌথ দূষণ প্রতিরোধ করে।

4. তাপ সম্প্রসারণের সহগ (CTE): ফিক্সচার এবং ওয়ার্কপিসের CTE যতটা সম্ভব কাছাকাছি হওয়া উচিত যাতে ফিক্সচারটি গরম বা শীতল করার সময় ওয়ার্কপিসের উপর অত্যধিক সীমাবদ্ধ চাপ চাপিয়ে না দেয়, যা বিকৃতি বা ফাটল সৃষ্টি করতে পারে।

5. বায়ুমণ্ডল এবং তাপীয় ক্ষেত্রে হস্তক্ষেপ না করা: ফিক্সচারের কাঠামো অবশ্যই ওয়ার্কপিস পৃষ্ঠের প্রতিরক্ষামূলক বায়ুমণ্ডলের পরিষ্কারের ক্রিয়াকে অবরুদ্ধ করবে না বা চুল্লির তাপ ক্ষেত্রের অভিন্নতাকে উল্লেখযোগ্যভাবে ব্যাহত করবে না।

২. উপাদান নির্বাচন জন্য মূল পয়েন্ট

ব্রেজিং ফিক্সচারের জন্য উপাদান নির্বাচন তাদের সাফল্যের জন্য গুরুত্বপূর্ণ।

1. সাধারণ ধাতব পদার্থ:

• অস্টেনিটিক স্টেইনলেস স্টিলস: যেমন, AISI 304, 316. মাঝারি থেকে নিম্ন তাপমাত্রার ব্রেজিংয়ের জন্য ব্যবহৃত হয় (<900°C)। কম খরচে, মেশিনে সহজ।
• তাপ-প্রতিরোধী ইস্পাত এবং সংকর ধাতু: যেমন, AISI 310 (2520), 330, Inconel 600/601। উচ্চ-তাপমাত্রা ব্রেজিংয়ের জন্য ব্যবহৃত হয় (>900°C)। চমৎকার অক্সিডেশন এবং হামাগুড়ি প্রতিরোধের. সর্বাধিক উচ্চ-তাপমাত্রা ব্রেজিংয়ের জন্য প্রথম পছন্দ (যেমন, স্টেইনলেস স্টিল, সুপারঅ্যালয়)।
• মোlybdenum, Tungsten: খুব উচ্চ-তাপমাত্রার (>1300°C) ভ্যাকুয়াম ব্রেজিংয়ের জন্য ব্যবহৃত হয়। কম CTE, কিন্তু সহজেই জারিত হয়, শুধুমাত্র ভ্যাকুয়াম বা বিশুদ্ধ হাইড্রোজেনে ব্যবহার করা যেতে পারে।

2. "নন-স্টিক" আবরণ/চিকিৎসা:

• উদ্দেশ্য: উচ্চ-তাপমাত্রা আটকানো রোধ করতে ফিক্সচার এবং ওয়ার্কপিসের মধ্যে যোগাযোগের পৃষ্ঠে একটি বাধা প্রয়োগ করুন।
• পদ্ধতি:

01. স্প্রে করা: প্লাজমা-স্প্রে করা অ্যালুমিনা, জিরকোনিয়া আবরণ।

02. জমা: রাসায়নিক বাষ্প জমা (CVD) বোরন নাইট্রাইড আবরণ।

03. পেস্ট: yttria- বা বোরন নাইট্রাইড-ভিত্তিক অ্যান্টি-স্টিক পেস্টের প্রয়োগ।

3. মূল নির্বাচন নীতি:

• ফিক্সচারের সর্বোচ্চ পরিষেবা তাপমাত্রা অবশ্যই ব্রেজিং তাপমাত্রার চেয়ে উল্লেখযোগ্যভাবে বেশি হতে হবে।
• ফিক্সচার উপাদান এবং ওয়ার্কপিস উপাদান ব্রেজিং তাপমাত্রায় কম গলনা-বিন্দু ইউটেকটিকস গঠন করা উচিত নয়।
• ওয়ার্কপিসের সাথে মিলে যাওয়া CTE সহ উপকরণ পছন্দ করুন।



III.  আবেদনের উদাহরণ

সাধারণ অ্যাপ্লিকেশন:

• প্লেট-ফিন হিট এক্সচেঞ্জার: তাপচক্র জুড়ে সমস্ত স্তরের মধ্যে আঁটসাঁট যোগাযোগ বজায় রাখতে মাল্টি-লেয়ার প্রেসার প্লেট, সাইড প্লেট এবং উচ্চ-শক্তির বোল্টের সমন্বয়ে বিশাল ক্ল্যাম্পিং সিস্টেমের প্রয়োজন।
• এয়ারো-ইঞ্জিন ব্লেড/স্টেটর: কয়েক ডজন বা এমনকি শত শত ব্লেড সঠিকভাবে অবস্থান করতে নির্ভুলতা-কাস্ট বা মেশিনযুক্ত সুপারঅ্যালয় জিগস ব্যবহার করুন।
• ইলেকট্রনিক ডিভাইস (ভ্যাকুয়াম ব্রেজিং): মাইক্রোওয়েভ উপাদান, পাওয়ার মডিউল ইত্যাদির অবস্থানের জন্য মলিবেডেনাম, গ্রাফাইট বা সিরামিকের তৈরি নির্ভুল ট্রে ব্যবহার করুন।


Wuxi Junteng Fanghu Alloy Technology Co., Ltd (FH®) এর একটি পেশাদার প্রস্তুতকারক তাপ চিকিত্সা ফিক্সচার এবং শিল্প চুল্লি জন্য তাপ প্রতিরোধী খাদ উপাদান.

উপাদান গ্রেড টেবিল:

FAQ:

প্রশ্নঃ কিভাবে তদন্ত দিতে হয়?

উত্তর: ধাপ 1, অনুগ্রহ করে আমাদের আপনার চুল্লি, অপারেটিং তাপমাত্রা, শীতল করার পদ্ধতি, আপনার চুল্লির ওজন লোড করা এবং আরও কিছু সম্পর্কে কিছু বিবরণ দিন;

ধাপ 2, 3D অঙ্কন প্রদান করা ভাল;

ধাপ 3, যখন আমাদের কাছে পর্যাপ্ত বিবরণ থাকে, তখন আমরা পণ্যের অঙ্কন ডিজাইন করতে পারি এবং সেই অনুযায়ী উদ্ধৃতি দিতে পারি;

প্রশ্নঃ আমি কখন দাম পেতে পারি?

উত্তর: আমরা সাধারণত আপনার অনুসন্ধান পাওয়ার পরে 24 ঘন্টার মধ্যে উদ্ধৃতি করি (সপ্তাহান্ত এবং ছুটির দিন ব্যতীত)। আপনি যদি মূল্য পেতে খুব জরুরী হন তবে দয়া করে আমাদের ইমেল করুন বা অন্য উপায়ে আমাদের সাথে যোগাযোগ করুন যাতে আমরা আপনাকে একটি উদ্ধৃতি দিতে পারি।

প্রশ্নঃ কখন ডেলিভারি করা হবে? / প্রসবের সময় কি?

উত্তর: নমুনা অর্ডার: সম্পূর্ণ অর্থপ্রদান প্রাপ্তির 35 দিন পরে।

-স্টক অর্ডার: সম্পূর্ণ পেমেন্ট প্রাপ্তির 10 দিন পর

-OEM অর্ডার: আমানত প্রাপ্তির 30 দিন পর।

প্রশ্ন: আপনার বিক্রয়োত্তর সেবা কি?

উত্তর: সব ধরণের পণ্যের জন্য 1 বছরের ওয়ারেন্টি;

আপনি যদি প্রথমবার কোনো ত্রুটিপূর্ণ আনুষাঙ্গিক খুঁজে পান, আমরা আপনাকে পরবর্তী অর্ডারে প্রতিস্থাপনের জন্য বিনামূল্যের নতুন অংশগুলি দেব, একজন অভিজ্ঞ প্রস্তুতকারক হিসাবে, আপনি গুণমান এবং বিক্রয়োত্তর পরিষেবা সম্পর্কে নিশ্চিত থাকতে পারেন।

প্রশ্ন: আপনার পেমেন্ট শর্ত কি?

উ: টি/টি

পেমেন্ট<=USD10000, 100% অগ্রিম। পেমেন্ট> USD10000, 50% T/T অগ্রিম, চালানের আগে ব্যালেন্স।

প্রশ্নঃ শিপিং পদ্ধতি কি?

উত্তর: DHL, UPS, EMS, Fedex, এয়ার ফ্রেইট, সামুদ্রিক মালবাহী বা ট্রেন মালবাহী দ্বারা পরিবহণ করা হয়।
