FH® তাপ চিকিত্সা ঝুড়ি এবং ফিক্সচার | রোলার হার্থ ফার্নেসের জন্য ইঞ্জিনিয়ারড (একটানা কার্বারাইজিং / হার্ডেনিং)
মূল সুবিধা
1. রোলার হার্থ ফার্নেস অপ্টিমাইজ করা নীচে
মসৃণ নীচের দৌড়বিদ সহ ফ্ল্যাট বা নির্ভুল-স্লটেড বেস - ঘর্ষণ কমিয়ে দেয়, দোলনা রোধ করে এবং রোলার টেবিলে স্থিতিশীল ট্র্যাকিং নিশ্চিত করে।
2. হাই ক্রীপ স্ট্রেন্থ মেটেরিয়াল (1.4849 / 310S / কাস্টম)
নির্বাচিত তাপ-প্রতিরোধী সংকর ধাতুগুলি ক্রমাগত উচ্চ-তাপমাত্রা সাইক্লিংয়ের অধীনে মাত্রিক স্থিতিশীলতা বজায় রাখে - কোনও প্রগতিশীল স্যাগিং বা বাঁধাই নেই।
3. বিরোধী কার্বারাইজেশন কর্মক্ষমতা
বিশেষ অ্যালয় কম্পোজিশন এবং প্রাক-অক্সিডেশন ট্রিটমেন্ট কার্বনের অনুপ্রবেশ এবং ধাতব ধূলিকণা কমায় – সমৃদ্ধ বায়ুমণ্ডল অঞ্চলে পরিষেবা জীবন প্রসারিত করে।
4. তাপীয় ক্লান্তি প্রতিরোধী
ক্র্যাকিং ছাড়াই বারবার গরম করা (850-1050°C) এবং শীতল চক্র সহ্য করার জন্য প্রকৌশলী - অবিচ্ছিন্ন চুল্লি লাইনের জন্য আদর্শ।
5. যেকোনো রোলার পিচ ও প্রস্থের জন্য কাস্টমাইজযোগ্য
ঝুড়ির দৈর্ঘ্য, প্রস্থ, উচ্চতা এবং রানার ব্যবধান আপনার রোলার কেন্দ্রের দূরত্ব এবং চুল্লির অভ্যন্তরীণ প্রস্থের সাথে মেলে এমন ডিজাইন করা হয়েছে।
প্রযুক্তিগত বিশেষ উল্লেখ
| প্যারামিটার | মান |
| সাধারণ উপাদান | 1.4849 (X15ক্রনিসি25-21), 310S, বা নির্দিষ্ট |
| সর্বোচ্চ ক্রমাগত তাপমাত্রা | 1050°C (1.4849) / 950°C (310S) |
| নীচের নকশা | চাঙ্গা রানার্স সহ ফ্ল্যাট প্লেট / স্লটেড / গ্রিড |
| রানার ব্যবধান | রোলার পিচ কাস্টমাইজড |
| সর্বোচ্চ লোড | প্রতি ঝুড়ি 2000 কেজি পর্যন্ত |
| বানোয়াট | যথার্থ ঢালাই |
| প্রত্যাশিত সেবা জীবন | 300-500 চক্র (বস্তু এবং বায়ুমণ্ডলের উপর নির্ভর করে) |
| উপাদান পরীক্ষা শংসাপত্র (MTC) প্রতিটি FH® তাপ চিকিত্সা ঝুড়ি সঙ্গে অন্তর্ভুক্ত | |
কেন FH® রোলার হার্থ ফার্নেস হিট ট্রিটমেন্ট ঝুড়ি বেছে নিন?
1. ক্রমাগত চুল্লি চাহিদা জন্য পরিকল্পিত
রোলার চুলার চুল্লিগুলি দীর্ঘ গরম অঞ্চল, ভারী ভার এবং আক্রমণাত্মক কার্বারাইজিং বায়ুমণ্ডল সহ 24/7 চালায়। সাধারণ ঝুড়ি ঝুলে যায়, রোলারে বাঁধে বা তাপীয় ক্লান্তি থেকে ফাটল ধরে। FH® ঝুড়ি বিশেষভাবে এই অবস্থার জন্য ইঞ্জিনিয়ার করা হয়।
2. উপাদান নির্বাচন নির্দেশিকা
- 1.4849 – সর্বোচ্চ ক্রীপ শক্তি (1050°C), ভারী ভার এবং দীর্ঘ কার্বারাইজিং জোনের জন্য সর্বোত্তম
- 310S - নিম্ন তাপমাত্রা (≤950°C) বা কম আক্রমনাত্মক বায়ুমণ্ডলের জন্য খরচ-কার্যকর
- কাস্টম নি-বেস - চরম অবস্থার জন্য (1100 ডিগ্রি সেলসিয়াস বা গুরুতর ধাতু ধুলো)
3. ক্রমাগত উত্পাদন নির্ভরযোগ্যতা
- প্রতিটি FH® বাস্কেট এর জন্য পরিদর্শন করা হয়:
- সমতলতা (≤2 মিমি 1000 মিমি বেশি)
- রানার সারিবদ্ধকরণ (±1 মিমি)
- ঢালাই অখণ্ডতা (অনুরোধে ডাই পেনিট্রান্ট বা এক্স-রে)
অ্যাপ্লিকেশন
- ক্রমাগত রোলার চুলা কার্বারাইজিং লাইন
- রোলার চুলা শক্ত করার চুল্লি
- কার্বোনিট্রাইডিং
- বিয়ারিং রিং শক্ত করা (সরাসরি রোলার পরিবহন)
- স্বয়ংচালিত গিয়ার, শ্যাফ্ট, রিং এবং ফাস্টেনার
উপাদান গ্রেড টেবিল:
| তাপ-প্রতিরোধী ইস্পাত | |||||||||||||
| / | জিবি | ডিআইএন | এএসটিএম | JIS | রাসায়নিক গঠন (%) | সর্বোচ্চ অপারেশন তাপমাত্রা | |||||||
| C | Si | Mn | Cr | Ni | Nb/Cb | মো | অন্যান্য | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | এইচডি | SCH11 | 0.30 - 0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | এইচএফ | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0.50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | তিনি | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | এইচ.এইচ | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | হাই | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0.30 - 0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0.50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | এইচএন | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | এইচটি | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | এইচপিCb | SCH24Nb | 0.30 - 0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | ≤0.50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20- 1.80 | ≤0.50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | ≤0.50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | ≤0.50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | এইচএক্স | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | Co:48.0 - 52.0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | Co:48.0 - 52.0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | W:4.0 - 5.5 | 1200℃ |

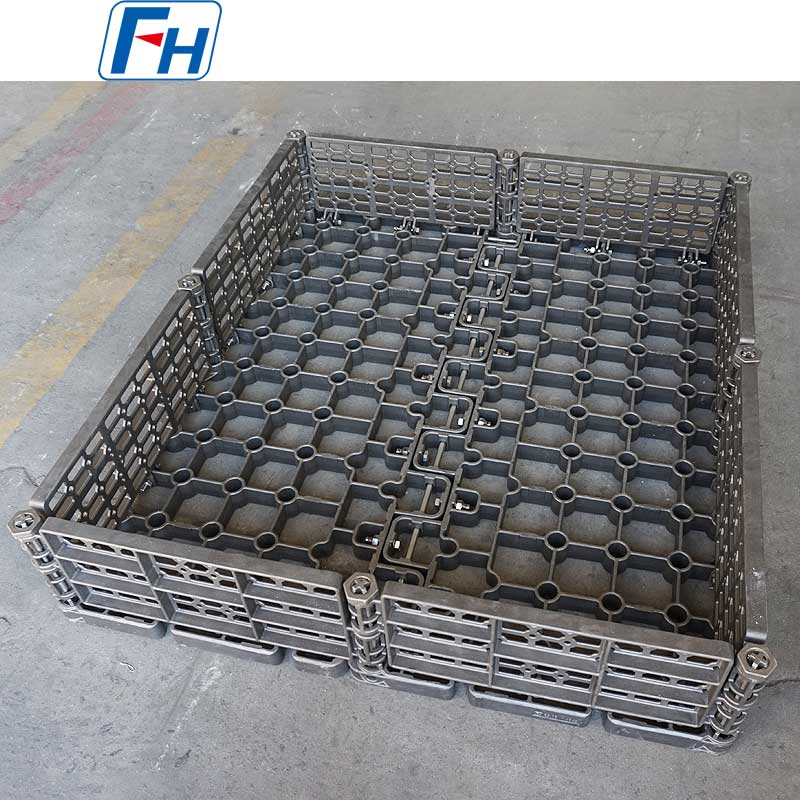

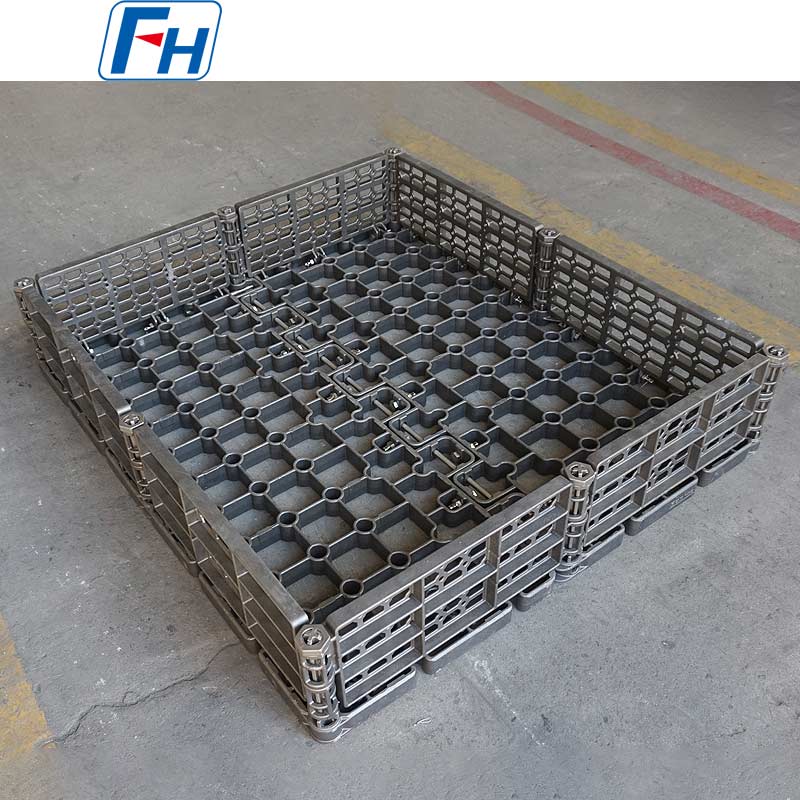

FH® হিট ট্রিটমেন্ট ঝুড়ির আসল ছবি
অর্ডার প্রক্রিয়া
- রোলার পিচ, চুল্লির অভ্যন্তরীণ প্রস্থ এবং অংশের মাত্রা প্রদান করুন
- ঝুড়ি প্রতি লোড ওজন এবং সর্বোচ্চ অপারেটিং তাপমাত্রা ভাগ করুন
- FH® প্রকৌশলীরা নীচের রানার লেআউট ঝুড়ি কাঠামোর প্রস্তাব করেন
- উপাদান গ্রেড নিশ্চিত করুন (1.4849 / 310S / কাস্টম)
- উত্পাদন: 10-20 কার্যদিবস
- ডেলিভারির মধ্যে রয়েছে: MTC, সমতলতা পরিদর্শন প্রতিবেদন, প্রথম-ব্যবহারের নির্দেশিকা
FAQ:
প্রশ্ন 1: কেন আমি একটি রোলার চুলার চুল্লিতে একটি আদর্শ ঝুড়ি ব্যবহার করতে পারি না?
উত্তর: স্ট্যান্ডার্ড ঝুড়িতে প্রায়শই অসম বটম, তীক্ষ্ণ প্রান্ত, বা অপর্যাপ্ত ক্রীপ শক্তি থাকে। সময়ের সাথে সাথে তারা ঝুলে যায়, যার ফলে দোলনা, রোলার বাইন্ডিং এবং এমনকি ফার্নেস জ্যাম হয়। FH® রোলার হার্থ ঝুড়িতে সমতলতা এবং মসৃণ ট্র্যাকিং বজায় রাখার জন্য যথার্থ রানার, রিইনফোর্সড বেস এবং হাই-ক্রিপ অ্যালয় রয়েছে।
প্রশ্ন 2: 950 ডিগ্রি সেলসিয়াসে কার্বারাইজিং রোলার হার্থ ফার্নেসের জন্য আপনি কোন উপাদানের সুপারিশ করেন?
উত্তর: কার্বারাইজিং বায়ুমণ্ডলের সাথে ক্রমাগত 980°C, আমরা সর্বাধিক জীবন (400-500 চক্র) জন্য 1.4849 সুপারিশ করি। যদি বাজেট একটি অগ্রাধিকার হয় এবং তাপমাত্রা ≤920°C এ স্থিতিশীল থাকে, 310S গ্রহণযোগ্য (250-350 চক্র)। আপনাকে সিদ্ধান্ত নিতে সাহায্য করার জন্য আমরা একটি জীবনচক্র খরচ তুলনা প্রদান করতে পারি।
প্রশ্ন 3: আমি কীভাবে তাপ চিকিত্সার ঝুড়িগুলি পরিষ্কার এবং বজায় রাখব?
উত্তর: কার্বন কালি অপসারণের জন্য প্রতি 50-80 চক্রে হালকা গুটিকা ব্লাস্টিং (গ্লাস বিডস, ≤0.3 MPa)। প্রতি 100 সাইকেলে পরিধান বা বিকৃতির জন্য নীচের দৌড়বিদ পরীক্ষা করুন। রানার পৃষ্ঠে কার্বন স্টিলের ব্রাশ বা ভারী গ্রাইন্ডিং ব্যবহার করবেন না - রোলারের যোগাযোগের জন্য এগুলি অবশ্যই মসৃণ থাকবে।
প্রশ্ন 4: ঝুড়ি কি সময়ের সাথে সাথে পাটা বা ঝুলে যাবে?
উত্তর: ন্যূনতম। FH® ঝুড়ি FEA-অপ্টিমাইজ করা পাঁজর এবং চাঙ্গা রানার দিয়ে ডিজাইন করা হয়েছে। সাধারণ হামাগুড়ি: 300 চক্রের পর প্রতি 1000 মিমি দৈর্ঘ্যে <3 মিমি স্যাগ। ওভারলোডিং বা সুপারিশকৃত তাপমাত্রা অতিক্রম করা ওয়ারিংকে ত্বরান্বিত করে। আমরা পর্যায়ক্রমে সমতলতা পরীক্ষা করার পরামর্শ দিই।
প্রশ্ন 5: আপনি কি বিদ্যমান রোলার হার্থ ফার্নেস লাইনের জন্য কাস্টম-বাস্কেট তৈরি করতে পারেন?
উত্তর: হ্যাঁ - এটি আমাদের বিশেষত্ব। আমাদের প্রয়োজন:
- রোলার কেন্দ্র থেকে কেন্দ্র পিচ
- চুল্লি অভ্যন্তরীণ প্রস্থ
- অংশের আকার এবং ঝুড়ি প্রতি ওজন
- অপারেটিং তাপমাত্রা এবং বায়ুমণ্ডল
তারপরে আমরা সঠিক রানার স্পেসিং, সামগ্রিক মাত্রা এবং শক্তিবৃদ্ধি সহ একটি ঝুড়ি ডিজাইন করব।
প্রশ্ন 6: আপনার ওয়ারেন্টি কি এবং আপনি উপাদান শংসাপত্র প্রদান করেন?
উত্তর: উত্পাদন ত্রুটির বিরুদ্ধে 12 মাস (ওয়েল্ড ফাটল, উপাদান ত্রুটি)। সাধারণ হামাগুড়ি, সারফেস কার্বারাইজেশন, এবং রানার পরিধান পরিধান হিসাবে বিবেচিত হয় - আচ্ছাদিত নয়। প্রতিটি ঝুড়ি সম্পূর্ণ ট্রেসেবিলিটির জন্য একটি উপাদান পরীক্ষার সার্টিফিকেট (MTC) নিয়ে আসে।
