সিন্টারিং, অ্যানিলিং, হার্ডেনিং লাইনের জন্য ক্রমাগত চুল্লির তাপ চিকিত্সা ফিক্সচার | FH®

FH® এর ব্র্যান্ড Wuxi Junteng Fanghu Alloy Technology Co., Ltd. , শিল্প চুল্লির জন্য তাপ চিকিত্সা ফিক্সচার এবং তাপ প্রতিরোধী খাদ উপাদানগুলির একটি পেশাদার প্রস্তুতকারক।

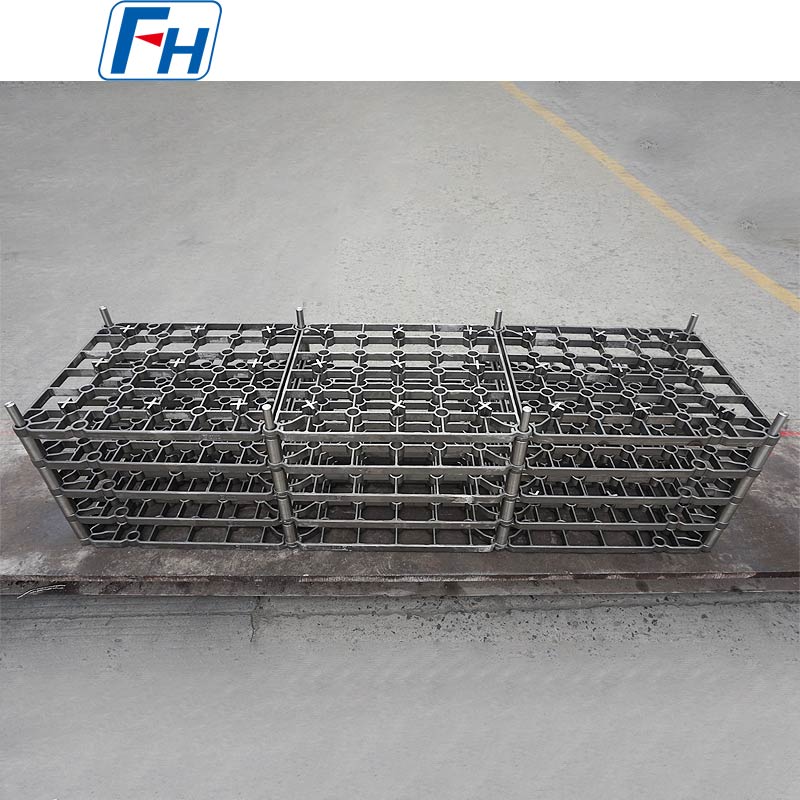

I. ক্রমাগত ফার্নেস ফিক্সচার

অবিচ্ছিন্ন চুল্লির তাপ চিকিত্সা ফিক্সচারগুলি অবিচ্ছিন্ন তাপ চিকিত্সা উত্পাদন লাইনের জন্য ডিজাইন করা বিশেষ বহন এবং পরিবহণকারী ডিভাইস, যেমন জাল বেল্ট ফার্নেস, কাস্ট লিঙ্ক বেল্ট ফার্নেস, রোলার হার্থ ফার্নেস, পুশার ফার্নেস এবং রোটারি হার্থ ফার্নেস। তাদের সংজ্ঞায়িত বৈশিষ্ট্য হল যে তারা চুল্লির সাথে একত্রিত হয়, উত্পাদনের সময় ক্রমাগত বা ধাপে ধাপে চলে যায়, তাপ চিকিত্সা প্রক্রিয়ার সম্পূর্ণ স্বয়ংক্রিয়তা সক্ষম করে।

ব্যাচ চুল্লি থেকে ভিন্ন তাপ চিকিত্সা ফিক্সচার (যেমন, বহুমুখী চুল্লির জন্য), একটানা চুল্লির ফিক্সচার উৎপাদন লাইনের "পরিবাহক বেল্ট" এবং "মোবাইল ওয়ার্কস্টেশন" হিসেবে কাজ করে। তাদের ডিজাইন অবশ্যই চুল্লির ধরন, গরম করার/ঠান্ডা করার পদ্ধতি এবং ড্রাইভ পদ্ধতির সাথে পুরোপুরি মিলে যেতে হবে।

২. প্রধান অবিচ্ছিন্ন চুল্লির ধরন এবং তাদের সংশ্লিষ্ট ফিক্সচার
1. জাল বেল্ট চুল্লি
01. ইন্টিগ্রেটেড ফিক্সচার-কনভেয়র: মেশ বেল্ট নিজেই মূল ফিক্সচার।

02. উপাদান: সাধারণত AISI 314, 330 এর মতো উচ্চ-শক্তি, তাপ-প্রতিরোধী ইস্পাত তার থেকে বোনা বা স্ট্যাম্প করা হয়।

03. ডিজাইনের মূল পয়েন্ট:

• ব্যাপ্তিযোগ্যতা: জালের আকার অবশ্যই বায়ুমন্ডলের প্রবাহ এবং নিভে যাওয়া অনুপ্রবেশ নিশ্চিত করতে হবে এবং ছোট অংশগুলিকে পতিত হওয়া থেকে বিরত রাখতে হবে।
• অ্যান্টি-স্যাগ এবং অ্যান্টি-ট্র্যাকিং: মিসলাইনমেন্ট রোধ করতে প্রান্তের নকশা সহ উচ্চ-তাপমাত্রার লোডের অধীনে সমতল থাকতে হবে।
• নমনীয়তা এবং শক্তি: চুল্লির মধ্যে লোড সমর্থন করার সময় ড্রাইভের চাকার উপর বাঁকানো আবশ্যক।

04. অ্যাপ্লিকেশন: উচ্চ-ভলিউম quenching, carburizing, ছোট স্ট্যান্ডার্ড অংশের টেম্পারিং, ভারবহন উপাদান, ফাস্টেনার, ইত্যাদি।

2. কাস্ট লিঙ্ক বেল্ট চুল্লি
01. ফিক্সচার: সিরিজে সংযুক্ত অসংখ্য তাপ-প্রতিরোধী ইস্পাত ঢালাই লিঙ্কের সমন্বয়ে গঠিত, একটি বলিষ্ঠ "শুঁয়োপোকা ট্র্যাক" গঠন করে।

02. বৈশিষ্ট্য: অত্যন্ত উচ্চ লোড ক্ষমতা, জাল বেল্টের চেয়ে অনেক বেশি। স্বয়ংচালিত উপাদান, সংযোগকারী রড, সরঞ্জামগুলির মতো ভারী অংশগুলির জন্য উপযুক্ত।

03. ডিজাইনের মূল পয়েন্ট: Link design must ensure flexible connection, good ventilation, and high strength. A heavy-duty option alongside pusher furnaces.

3. পুশার ফার্নেস
01. ফিক্সচার সিস্টেম: ট্রে (বা নৌকা) এবং রেল সমন্বিত একটি নির্ভুল সিস্টেম।

02. ট্রে: ওয়ার্কপিস বহন করুন, হাইড্রোলিক বা যান্ত্রিক পুশার দ্বারা রেলের উপর ধাপে ধাপে এগিয়ে যান।

03. রেল: ট্রেগুলিকে সমর্থন করে এবং চুল্লির ভিতরে তাদের গতিবিধি নির্দেশ করে।

04. ডিজাইন কোর - "ট্রে/রেল সিস্টেম":

• উপকরণ: ট্রে সাধারণত AISI 330, 310 ব্যবহার করে; রেলগুলি RA330, RA253MA, বা সেন্ট্রিফিউগালি ঢালাই টিউব ব্যবহার করে।
• ঘর্ষণ জোড়া নকশা: এটি সমালোচনামূলক! ট্রে ফুট এবং রেলের মধ্যে যোগাযোগের পৃষ্ঠগুলি অবশ্যই পরিধান-প্রতিরোধী এবং অ্যান্টি-গ্যালিং হতে হবে। ঘর্ষণ কমাতে প্রায়শই বিভিন্ন উপাদানের জোড়া ব্যবহার করে (যেমন, ট্রে ফুটের জন্য উচ্চ-গ্রেডের খাদ), বিশেষ আবরণ বা রোলার/স্লাইডার সহ ডিজাইন।
• স্থিতিশীলতা: ঠেলাঠেলি করার সময় "জ্যামিং" বা "টিপিং" প্রতিরোধ করতে ট্রে দৈর্ঘ্য-থেকে-প্রস্থ অনুপাত অবশ্যই যুক্তিসঙ্গত হতে হবে।

05. অ্যাপ্লিকেশন: কার্বারাইজিং, নিভেন, উচ্চ-মূল্যের, উচ্চ-ভলিউম পণ্য যেমন গিয়ার, বিয়ারিং রিং, বড় ফোরজিংসের অ্যানিলিং।

4. রোলার হার্থ ফার্নেস
01. ফিক্সচার: ওয়ার্কপিসগুলি সাধারণত ঘূর্ণায়মান রোলারগুলিতে বা রোলার দ্বারা চালিত স্কিড প্লেটে সরাসরি স্থাপন করা হয়।

02. রোলার: নিজেরাই তাপ-প্রতিরোধী ইস্পাত দিয়ে তৈরি শ্যাফ্টগুলি ঘোরানো, যা উভয় পরিবহন ব্যবস্থা হিসাবে কাজ করে।

03. স্কিড প্লেট: রোলার রক্ষা করতে বা বিশেষ ওয়ার্কপিস বহন করতে ব্যবহৃত হয়।

04. সুবিধা: ওয়ার্কপিসটি "ফিক্সচার" এর তুলনায় স্থির, কোন ঘর্ষণ ছাড়াই। উচ্চ সারফেস ফিনিস বা স্ক্র্যাচিং প্রবণ অংশগুলির জন্য আদর্শ (যেমন, স্টেইনলেস স্টীল শীট, সিলিকন স্টিল শীট, নির্ভুল অংশ)।

05. ডিজাইনের মূল পয়েন্ট: বেলন স্ট্রেইটনেস, সিঙ্ক্রোনাইজেশন এবং উচ্চ তাপমাত্রায় নমনের প্রতিরোধ অত্যন্ত গুরুত্বপূর্ণ।

5. রোটারি হার্থ ফার্নেস
01. ফিক্সচার: ফার্নেস চুলা নিজেই একটি বড় ঘূর্ণায়মান প্ল্যাটফর্ম। ওয়ার্কপিসগুলি সাধারণত সরাসরি চুলায় রাখা হয় বা সাধারণ পজিশনিং ব্লক/সাপোর্ট ব্যবহার করে।

02. সুবিধা: বিভিন্ন প্রক্রিয়া চক্রের সাথে বড় একক টুকরা বা মিশ্র ব্যাচ প্রক্রিয়াকরণের জন্য অত্যন্ত নমনীয়।

03. ডিজাইনের মূল পয়েন্ট: Hearth sealing is critical. Fixture design is relatively simple but must consider positioning stability under hearth thermal distortion.

III. সারাংশ

ক্রমাগত চুল্লি ফিক্সচার প্রক্রিয়াটির প্রবাহিত ভিত্তি। এগুলি আর স্থির সহায়ক সরঞ্জাম নয় বরং উত্পাদন লাইন গতিবিদ্যা, তাপগতিবিদ্যা এবং পদার্থ বিজ্ঞানের একটি সমন্বিত মূর্ত প্রতীক। তাদের ডিজাইন অবশ্যই একটি "সিস্টেম সামঞ্জস্য" দৃষ্টিকোণ থেকে শুরু করতে হবে, ব্যাপকভাবে বিবেচনা করে:

• ফার্নেস টাইপ ফিক্সচারের মৌলিক ফর্ম (জাল বেল্ট, ট্রে, রোলার) নির্ধারণ করে।
• প্রক্রিয়া ফিক্সচারের উপাদান এবং গঠন (তাপমাত্রা, বায়ুমণ্ডল, শীতল পদ্ধতি) নির্ধারণ করে।
• উৎপাদন ভলিউম ফিক্সচারের লোড ক্ষমতা এবং স্থায়িত্বের প্রয়োজনীয়তা নির্ধারণ করে।

FH® (Wuxi Junteng Fanghu Alloy Technology Co., Ltd.) এর একটি পেশাদার প্রস্তুতকারক তাপ চিকিত্সা fixtures .

উপাদান গ্রেড টেবিল:

FAQ:

প্রশ্নঃ কিভাবে তদন্ত দিতে হয়?

উত্তর: ধাপ 1, অনুগ্রহ করে আমাদের আপনার চুল্লি, অপারেটিং তাপমাত্রা, শীতল করার পদ্ধতি, আপনার চুল্লির ওজন লোড করা এবং আরও কিছু সম্পর্কে কিছু বিবরণ দিন;

ধাপ 2, 3D অঙ্কন প্রদান করা ভাল;

ধাপ 3, যখন আমাদের কাছে পর্যাপ্ত বিবরণ থাকে, তখন আমরা পণ্যের অঙ্কন ডিজাইন করতে পারি এবং সেই অনুযায়ী উদ্ধৃতি দিতে পারি;

প্রশ্নঃ আমি কখন দাম পেতে পারি?

উত্তর: আমরা সাধারণত আপনার অনুসন্ধান পাওয়ার পরে 24 ঘন্টার মধ্যে উদ্ধৃতি করি (সপ্তাহান্ত এবং ছুটির দিন ব্যতীত)। আপনি যদি মূল্য পেতে খুব জরুরী হন তবে দয়া করে আমাদের ইমেল করুন বা অন্য উপায়ে আমাদের সাথে যোগাযোগ করুন যাতে আমরা আপনাকে একটি উদ্ধৃতি দিতে পারি।

প্রশ্নঃ কখন ডেলিভারি করা হবে? / প্রসবের সময় কি?

উত্তর: নমুনা অর্ডার: সম্পূর্ণ অর্থপ্রদান প্রাপ্তির 35 দিন পরে।

-স্টক অর্ডার: সম্পূর্ণ পেমেন্ট প্রাপ্তির 10 দিন পর

-OEM অর্ডার: আমানত প্রাপ্তির 30 দিন পর।

প্রশ্ন: আপনার বিক্রয়োত্তর সেবা কি?

উত্তর: সব ধরণের পণ্যের জন্য 1 বছরের ওয়ারেন্টি;

আপনি যদি প্রথমবার কোনো ত্রুটিপূর্ণ আনুষাঙ্গিক খুঁজে পান, আমরা আপনাকে পরবর্তী অর্ডারে প্রতিস্থাপনের জন্য বিনামূল্যের নতুন অংশগুলি দেব, একজন অভিজ্ঞ প্রস্তুতকারক হিসাবে, আপনি গুণমান এবং বিক্রয়োত্তর পরিষেবা সম্পর্কে নিশ্চিত থাকতে পারেন।

প্রশ্ন: আপনার পেমেন্ট শর্ত কি?

উ: টি/টি

পেমেন্ট<=USD10000, 100% অগ্রিম। পেমেন্ট> USD10000, 50% T/T অগ্রিম, চালানের আগে ব্যালেন্স।

প্রশ্নঃ শিপিং পদ্ধতি কি?

উত্তর: DHL, UPS, EMS, Fedex, এয়ার ফ্রেইট, সামুদ্রিক মালবাহী বা ট্রেন মালবাহী দ্বারা পরিবহণ করা হয়।
