FH® ভাল-টাইপ ফার্নেস বেস ট্রে
মূল সুবিধা
- ভারী-লোড বহন ক্ষমতা
রিইনফোর্সড রিব স্ট্রাকচার এবং কৌশলগতভাবে স্থাপন করা সাপোর্ট ফুট ওজন সমানভাবে বন্টন করে - যন্ত্রাংশের লম্বা স্তুপ বা মাল্টিপল ঝুড়িকে কেন্দ্রে স্যাগিং ছাড়াই সমর্থন করে। - উচ্চ ক্রীপ শক্তি উপাদান
1.4849, 310S, বা 1.4828 তাপ-প্রতিরোধী ধাতুগুলি 850-1050°C তাপমাত্রায় মাত্রিক স্থিতিশীলতা বজায় রাখে - শত শত চক্রের মধ্যে কোন প্রগতিশীল বিকৃতি নেই। - গ্যাস সঞ্চালন অপ্টিমাইজড
উত্থিত পা ট্রে এবং চুল্লির নীচের মধ্যে একটি ব্যবধান তৈরি করে – গরম গ্যাস বা বায়ুমণ্ডলকে অভিন্ন গরম করার জন্য সর্বনিম্ন স্তরের নীচে প্রবাহিত হতে দেয়। - অ্যান্টি-কারবারাইজেশন / অ্যান্টি-নাইট্রাইডিং
উচ্চ-সিলিকন অ্যালয় (1.4849 / 1.4828) কার্বন এবং নাইট্রোজেন অনুপ্রবেশ প্রতিরোধ করে - আক্রমণাত্মক বায়ুমণ্ডলে পরিষেবা জীবনকে প্রসারিত করে। - কাস্টম আকৃতি এবং আকার
বৃত্তাকার বা আয়তক্ষেত্রাকার - আপনার চুল্লির অভ্যন্তরীণ ব্যাস বা মাত্রার সাথে অবিকল মেলে। বড় ব্যাসের জন্য সেগমেন্টেড বিকল্প।
প্রযুক্তিগত বিশেষ উল্লেখ
| প্যারামিটার | মান |
| সাধারণ উপকরণ | 1.4849, 310S, 1.4828 (গ্রাহক দ্বারা নির্দিষ্ট) |
| সর্বোচ্চ ক্রমাগত তাপমাত্রা | 1050°C (1.4849) / 950°C (310S) / 1000°C (1.4828) |
| আকৃতি | বৃত্তাকার (মান) বা আয়তক্ষেত্রাকার |
| সমর্থন ফুট উচ্চতা | 50 - 200 মিমি (কাস্টম) |
| গ্রিড প্যাটার্ন | ওপেন গ্রিড / ছিদ্রযুক্ত প্লেট / ঢালাই কঠিন |
| সর্বোচ্চ লোড | 500 - 3000 কেজি (ডিজাইন নির্ভর) |
| বানোয়াট | যথার্থ ঢালাই বা বিনিয়োগ ঢালাই |
| স্ট্যান্ডার্ড ব্যাস | 600 মিমি, 800 মিমি, 1000 মিমি, 1200 মিমি (কাস্টম উপলব্ধ) |
| প্রত্যাশিত সেবা জীবন | 300 - 600 চক্র (বস্তু এবং বায়ুমণ্ডলের উপর নির্ভর করে) |
| উপাদান পরীক্ষা শংসাপত্র (MTC) প্রতিটি FH® তাপ চিকিত্সা বেস ট্রে সঙ্গে অন্তর্ভুক্ত | |
কেন FH® ভাল-টাইপ ফার্নেস বেস ট্রে বেছে নিন?
1. আপনার সমগ্র লোড ভিত্তি
বেস ট্রে এটির উপরে সবকিছু সমর্থন করে। যদি এটি ঝুলে যায়, ফাটল বা ব্যর্থ হয়, পুরো ব্যাচটি আপোস করা হয় - অংশগুলি টিপতে পারে, ঝুড়িগুলি আবদ্ধ হতে পারে এবং গরম করা অসম হয়ে যায়। FH® বেস ট্রে বিশেষভাবে এই গুরুত্বপূর্ণ ভূমিকার জন্য ইঞ্জিনিয়ার করা হয়েছে।
2. উপাদান নির্বাচন নির্দেশিকা
| উপাদান | সর্বোচ্চ টেম্প | জন্য সেরা |
| 310S | 950°C | সাধারণ কার্বারাইজিং / শক্ত হওয়া, মাঝারি লোড |
| 1.4828 | 1000°C | উচ্চ তাপমাত্রা annealing, ভাল বিরোধী carburization |
| 1.4849 | 1050°C | ভারী ভার, দীর্ঘ চক্র, আক্রমনাত্মক কার্বারাইজিং বায়ুমণ্ডল |
| নি-বেস কাস্ট | 1100°C | চরম শর্ত (বিশেষ আদেশ) |
3. নকশা বৈশিষ্ট্য যে গুরুত্বপূর্ণ
| বৈশিষ্ট্য | সুবিধা |
| চাঙ্গা পাঁজর underside | ভারী লোড অধীনে কেন্দ্র sgging প্রতিরোধ করে |
| সমর্থন ফুট উত্থাপিত | নীচের স্তরের নীচে গ্যাস প্রবাহের অনুমতি দেয় - অভিন্ন গরম |
| মসৃণ শীর্ষ পৃষ্ঠ | ঝুড়ি স্ট্যাকিং জন্য স্থিতিশীল বেস |
| বৃত্তাকার কোণগুলি (আয়তক্ষেত্রাকার) | মানসিক চাপের ঘনত্ব কমায় |
| বিভক্ত নির্মাণ (বড় ব্যাস) | শীর্ষ খোলার মাধ্যমে সহজ ইনস্টলেশন |
| প্রাক-অক্সিডাইজড পৃষ্ঠ | প্রতিরক্ষামূলক অক্সাইড স্তর গঠন করে - স্কেলিং হ্রাস করে |
4. অ্যান্টি-কারবারাইজেশন = দীর্ঘ জীবন
- কার্বারাইজিং ফার্নেসগুলিতে, কার্বন সাধারণ ট্রেতে প্রবেশ করে এবং ক্ষয় করে। FH® ব্যবহার করে:
- উচ্চ-সিলিকন সংকর ধাতু (1.4828, 1.4849) - সিলিকন কার্বন বিস্তারের বিরুদ্ধে একটি বাধা তৈরি করে
- প্রাক-অক্সিডেশন চিকিত্সা - স্থিতিশীল ক্র₂O₃ / সিO₂ স্তর তৈরি করে
- মসৃণ পৃষ্ঠতল - কার্বন আনুগত্য এবং কালি জমাট কমায়
অ্যাপ্লিকেশন
- ভাল-টাইপ / পিট কার্বারাইজিং চুল্লি
- ভাল টাইপ annealing চুল্লি
- ভাল-টাইপ টেম্পারিং চুল্লি (মাঝারি-উচ্চ তাপমাত্রা)
- ভাল ধরনের গ্যাস নাইট্রাইডিং চুল্লি (310S বা 1.4849 সহ)
- অংশ: বড় গিয়ার, শ্যাফ্ট, রিং, ডাইস, টুলিং, লম্বা টিউব, ভারী ঢালাই
উপাদান গ্রেড টেবিল:
| তাপ-প্রতিরোধী ইস্পাত | |||||||||||||
| / | জিবি | DIN | এএসটিএম | JIS | রাসায়নিক গঠন (%) | সর্বোচ্চ অপারেশন তাপমাত্রা | |||||||
| C | Si | Mn | Cr | নি | Nb/Cb | মো | অন্যান্য | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | এইচডি | SCH11 | 0.30 - 0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | এইচএফ | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0.50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | তিনি | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | এইচ.এইচ | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | হাই | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0.30 - 0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0.50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | এইচএন | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | এইচটি | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | এইচপিCb | SCH24Nb | 0.30 - 0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | ≤0.50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20- 1.80 | ≤0.50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | ≤0.50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | ≤0.50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | এইচএক্স | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | Co:48.0 - 52.0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | Co:48.0 - 52.0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | W:4.0 - 5.5 | 1200℃ |

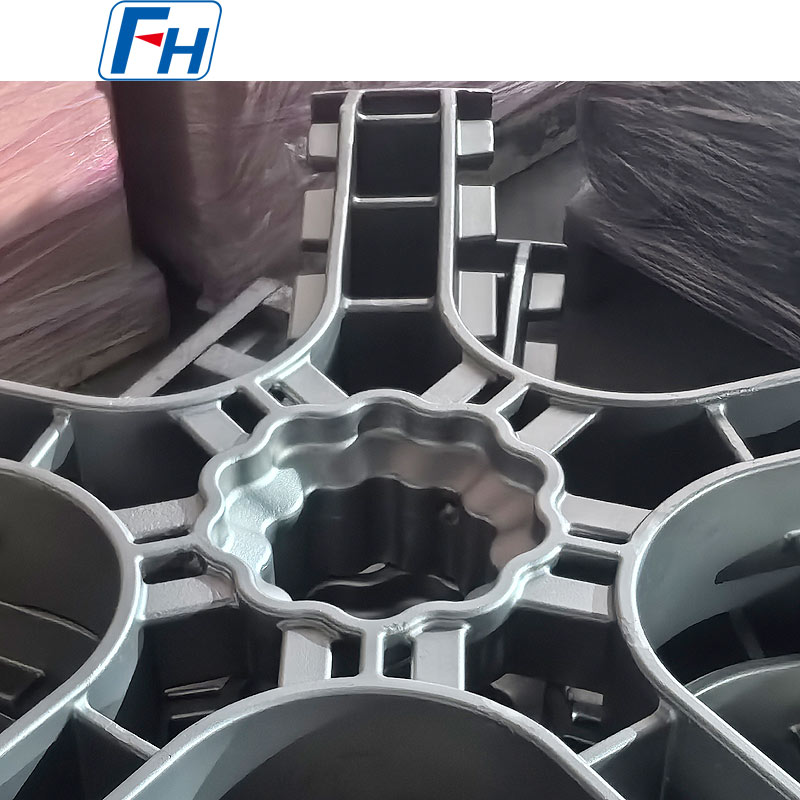

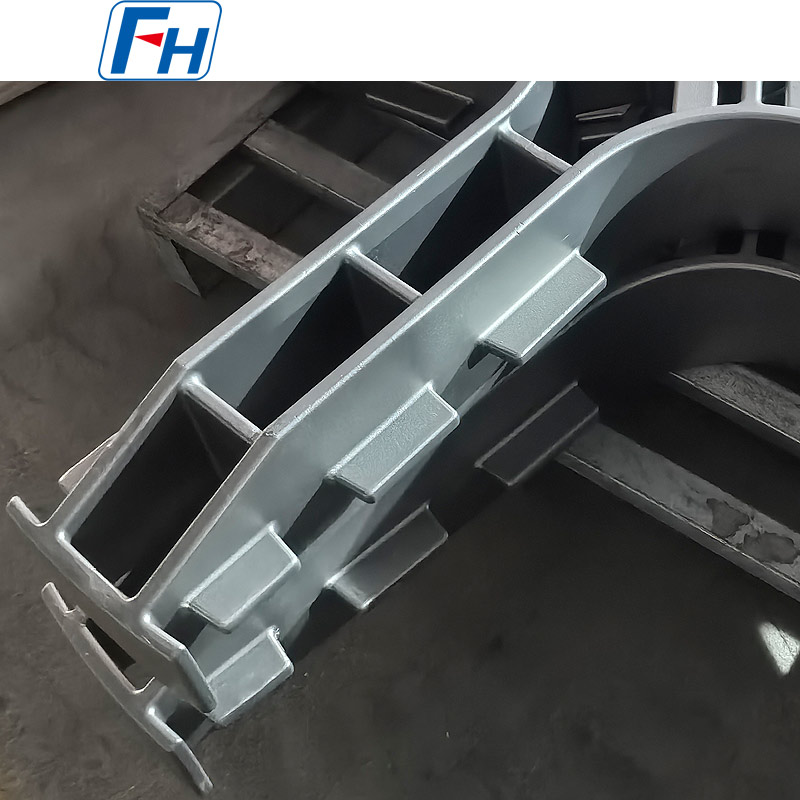

FH® হিট ট্রিটমেন্ট বেস ট্রে এর আসল ছবি
অর্ডার প্রক্রিয়া
- চুল্লির অভ্যন্তরীণ ব্যাস (বা দৈর্ঘ্য × প্রস্থ) এবং গভীরতা প্রদান করুন
- সর্বাধিক লোড ওজন এবং অপারেটিং তাপমাত্রা শেয়ার করুন
- বায়ুমণ্ডল নির্দিষ্ট করুন (বায়ু, কার্বারাইজিং, এন্ডোগাস, নাইট্রোজেন, অ্যামোনিয়া)
- FH® উপাদান গ্রেড, গ্রিড প্যাটার্ন, ফুট উচ্চতা, এবং পাঁজর বিন্যাস প্রস্তাব করে
- উত্পাদন: 10-20 কার্যদিবস
- ডেলিভারির মধ্যে রয়েছে: MTC, সমতলতা পরিদর্শন প্রতিবেদন, ইনস্টলেশন গাইড
FAQ:
প্রশ্ন 1: আমার ভাল-টাইপ ফার্নেসের জন্য কেন আমার একটি বিশেষ বেস ট্রে দরকার? আমি কি চুল্লি মেঝেতে একটি নিয়মিত ঝুড়ি ব্যবহার করতে পারি না?
উত্তর: ফার্নেস মেঝেতে সরাসরি ঝুড়ি রাখলে নিচের স্তরের নিচে গ্যাস সঞ্চালন বাধাগ্রস্ত হয়, যার ফলে অসম গরম হয়। এটি একটি ছোট যোগাযোগ এলাকায় সমস্ত ওজন কেন্দ্রীভূত করে। FH® বেস ট্রেতে গ্যাস প্রবাহের জন্য ফুট উত্থাপিত এবং ভারী ভার সমানভাবে বিতরণ করার জন্য চাঙ্গা পাঁজরের বৈশিষ্ট্য রয়েছে - অসম গরম হওয়া এবং অকাল ট্রে ব্যর্থতা উভয়ই প্রতিরোধ করে।
প্রশ্ন 2: 1200 কেজি মোট লোড সহ 930°C তাপমাত্রায় একটি ভাল-টাইপ কার্বারাইজিং ফার্নেসের জন্য আপনি কোন উপাদানের সুপারিশ করেন?
উত্তর: 1.4849 হল আমাদের সুপারিশ। এটি 930 ডিগ্রি সেলসিয়াসে ভারী লোডের জন্য সর্বোত্তম ক্রীপ শক্তি এবং অ্যান্টি-কারবারাইজেশন অফার করে। প্রত্যাশিত পরিষেবা জীবন: 400-600 চক্র। 310S সেই লোড এবং তাপমাত্রায় সীমারেখা হবে - 150-200 চক্রের পরে স্তব্ধ হওয়ার আশা করুন। আমরা আপনাকে সিদ্ধান্ত নিতে সাহায্য করার জন্য একটি জীবনচক্র খরচ বিশ্লেষণ প্রদান করতে পারি।
প্রশ্ন 3: আমি কিভাবে বেস ট্রে পরিষ্কার এবং বজায় রাখতে পারি?
উত্তর: প্রতি 100-150 সাইকেলে, নির্ধারিত শাটডাউনের সময় ট্রেটি সরান এবং কার্বন কালি এবং আলগা স্কেল অপসারণের জন্য হালকাভাবে পুঁতি বিস্ফোরণ (গ্লাস বিডস, ≤0.3 MPa) করুন। সমতল পৃষ্ঠে সমতলতা পরীক্ষা করুন। যদি 1000 মিমি থেকে 5 মিমি এর বেশি হয়, প্রতিস্থাপন বা মেরামত বিবেচনা করুন। তাপ দিয়ে হাতুড়ি বা সোজা করবেন না - এটি স্ট্রেস পয়েন্টগুলিকে প্রবর্তন করে যা ক্র্যাকিংয়ের দিকে পরিচালিত করে।
প্রশ্ন 4: আমার ভাল ধরনের চুল্লি হল 1400 মিমি ব্যাস। আপনি একটি এক টুকরা বেস ট্রে করতে পারেন?
উত্তর: 1000 মিমি-এর বেশি ব্যাসের জন্য, আমরা সাধারণত সেগমেন্টেড ডিজাইনের সুপারিশ করি (3-4 ইন্টারলকিং টুকরা)। চুল্লিতে প্রবেশ না করে উপরের খোলার মাধ্যমে সেগমেন্টগুলি ইনস্টল করা সহজ। তারা একটি একক বড় টুকরার চেয়ে তাপীয় সম্প্রসারণও ভালভাবে পরিচালনা করে। হ্যাঁ, যদি আপনার চুল্লি পাশে বা নীচে অ্যাক্সেসের অনুমতি দেয় তবে আমরা এক-টুকরাও তৈরি করতে পারি - অনুগ্রহ করে অ্যাক্সেস পদ্ধতি নিশ্চিত করুন।
প্রশ্ন 5: এই বেস ট্রে একটি ভাল ধরনের গ্যাস নাইট্রাইডিং চুল্লিতে ব্যবহার করা যেতে পারে?
উঃ হ্যাঁ। গ্যাস নাইট্রাইডিং (500–580°C) এর জন্য, আমরা সুপারিশ করি 310S বা 1.4849। উভয়ই নিম্ন গ্রেডের তুলনায় নাইট্রাইডিং ভ্রূণ প্রতিরোধ করে। নোট করুন যে সমস্ত স্টেইনলেস স্টিলের ট্রে সময়ের সাথে সাথে একটি পৃষ্ঠ নাইট্রাইড স্তর তৈরি করবে – প্রতি 50-80 চক্র নিয়মিত পরিষ্কার করার পরামর্শ দেওয়া হয়। আয়ন (প্লাজমা) নাইট্রাইডিংয়ের জন্য, আমরা আর্কিং কমাতে মসৃণ পৃষ্ঠ এবং গোলাকার প্রান্তের সুপারিশ করি।
প্রশ্ন 6: আপনার ওয়ারেন্টি কি এবং আপনি উপাদান শংসাপত্র প্রদান করেন?
উত্তর: উত্পাদন ত্রুটির বিরুদ্ধে 12 মাস (ওয়েল্ড ফাটল, ঢালাই ত্রুটি, উপাদান ত্রুটি)। সাধারণ হামাগুড়ি, সারফেস কার্বারাইজেশন/নাইট্রাইডিং এবং ধীরে ধীরে ঝুলে যাওয়াকে স্বাভাবিক পরিধান হিসেবে বিবেচনা করা হয় - আচ্ছাদিত নয়। প্রতিটি বেস ট্রে সম্পূর্ণ ট্রেসেবিলিটির জন্য একটি উপাদান পরীক্ষার শংসাপত্র (MTC) সহ আসে। ঢালাই পরিদর্শন রিপোর্ট অনুরোধে উপলব্ধ.
