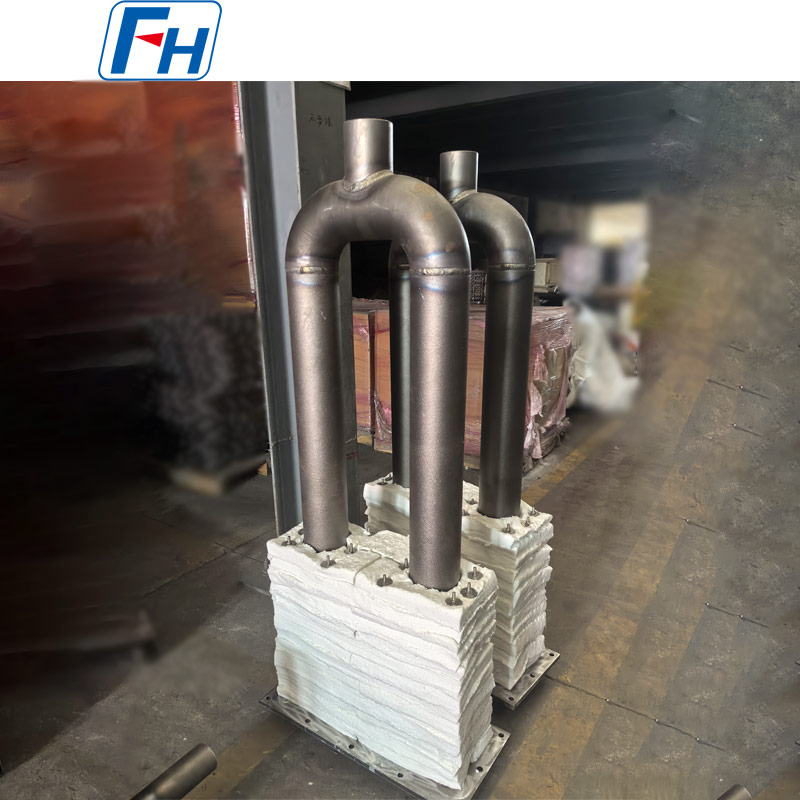

Cr25Ni35 U-আকৃতির রেডিয়েন্ট টিউব – Ø124 × Ø108 × 1597 মিমি

শিল্প চুল্লির জন্য কাস্টম তাপ-প্রতিরোধী রেডিয়েন্ট টিউব সমাবেশ | FH® খাদ
FH® অ্যালয় শিল্প চুল্লি, তাপ চিকিত্সা চুল্লি এবং অন্যান্য উচ্চ-তাপমাত্রা গরম করার সিস্টেমের জন্য Cr25Ni35 U-আকৃতির উজ্জ্বল টিউব তৈরি করে।

এই কাস্টমাইজড ইউ-টাইপ রেডিয়েন্ট টিউবটি Cr25Ni35 উচ্চ-ক্রোমিয়াম, উচ্চ-নিকেল তাপ-প্রতিরোধী খাদ থেকে তৈরি করা হয়েছে, যার একটি টিউব স্পেসিফিকেশন Ø124 × Ø108 × 1597 মিমি।

সম্পূর্ণ সমাবেশটি নিরোধক ব্লক, মাউন্টিং বেস প্লেট এবং কাস্টমাইজড ইনস্টলেশন উপাদানগুলির সাথে সরবরাহ করা যেতে পারে, এটি নতুন চুল্লি নির্মাণের পাশাপাশি বিদ্যমান দীপ্তিমান টিউব সমাবেশগুলির প্রতিস্থাপনের জন্য উপযুক্ত করে তোলে।

পণ্য বিশেষ উল্লেখ

U-আকৃতির দীপ্তিমান টিউব মাত্রা
এই পণ্যের জন্য প্রধান টিউব স্পেসিফিকেশন হল:
Ø124 × Ø108 × 1597 মিমি
কাস্টমাইজ করা যেতে পারে এমন সাধারণ মাত্রাগুলির মধ্যে রয়েছে:

• OD - ব্যাসের বাইরে টিউব

• আইডি - ব্যাসের ভিতরে টিউব

• এল - টিউব দৈর্ঘ্য

• C - কেন্দ্রের দূরত্ব

• H - সামগ্রিক উচ্চতা

• R - U-বেন্ড ব্যাসার্ধ

• মাউন্ট প্লেট মাত্রা

• মাউন্ট গর্ত অবস্থান

• অন্তরণ ব্লক মাত্রা

• সংযোগের মাত্রা


সমস্ত কাঠামোগত মাত্রা গ্রাহকের প্রযুক্তিগত অঙ্কন, চুল্লি বিন্যাস, বা বিদ্যমান নমুনা অনুযায়ী তৈরি করা যেতে পারে।

Cr25Ni35 তাপ-প্রতিরোধী খাদ
Cr25Ni35 হল একটি উচ্চ-Cr, উচ্চ-Ni তাপ-প্রতিরোধী খাদ যা দীর্ঘায়িত উচ্চ-তাপমাত্রা পরিষেবার সংস্পর্শে থাকা শিল্প চুল্লি উপাদানগুলির জন্য উপযুক্ত।

দীপ্তিমান টিউব অ্যাপ্লিকেশনের জন্য, এর প্রধান সুবিধাগুলির মধ্যে রয়েছে:

• ভাল উচ্চ-তাপমাত্রা অক্সিডেশন প্রতিরোধের

• উন্নত তাপমাত্রায় ভাল কাঠামোগত স্থিতিশীলতা

• চুল্লি পরিষেবার জন্য উপযুক্ত শক্তি

• বারবার গরম এবং কুলিং চক্রের প্রতিরোধ

• শিল্প গরম করার পরিবেশের চাহিদার জন্য উপযুক্ত


তেজস্ক্রিয় টিউবের প্রকৃত পরিষেবা জীবন কেবল খাদ গ্রেডের উপর নির্ভর করে না, এর উপরও নির্ভর করে:

• অপারেটিং তাপমাত্রা

• চুল্লি বায়ুমণ্ডল

• বার্নারের অবস্থা

• থার্মাল সাইক্লিং ফ্রিকোয়েন্সি

• টিউবের মাত্রা

• ঢালাই গুণমান
  চুল্লি অপারেটিং অনুশীলন


U-টাইপ রেডিয়েন্ট হিটিং স্ট্রাকচার
U-আকৃতির তেজস্ক্রিয় নল দুটি সমান্তরাল সরল নল অংশ নিয়ে গঠিত যা একটি রিটার্ন বাঁক দ্বারা সংযুক্ত থাকে।
একটি সহজ সরল টিউবের সাথে তুলনা করে, এই নকশাটি অপেক্ষাকৃত কমপ্যাক্ট ইনস্টলেশন পদচিহ্ন বজায় রেখে একটি দীর্ঘ উজ্জ্বল গরম করার পথ প্রদান করে।

মূল সুবিধার মধ্যে রয়েছে:

• বৃহত্তর দীপ্তিমান গরম পৃষ্ঠ

• কমপ্যাক্ট চুল্লি ইনস্টলেশন

• স্থিতিশীল পরোক্ষ গরম

• নিয়ন্ত্রিত চুল্লি বায়ুমণ্ডল

• লোড সঙ্গে সরাসরি শিখা যোগাযোগ হ্রাস

• নমনীয় কেন্দ্র-দূরত্ব কাস্টমাইজেশন


এটি U-আকৃতির তেজস্ক্রিয় টিউবগুলিকে অনেক শিল্প তাপ চিকিত্সা এবং অবিচ্ছিন্ন চুল্লি সিস্টেমের জন্য উপযুক্ত করে তোলে।

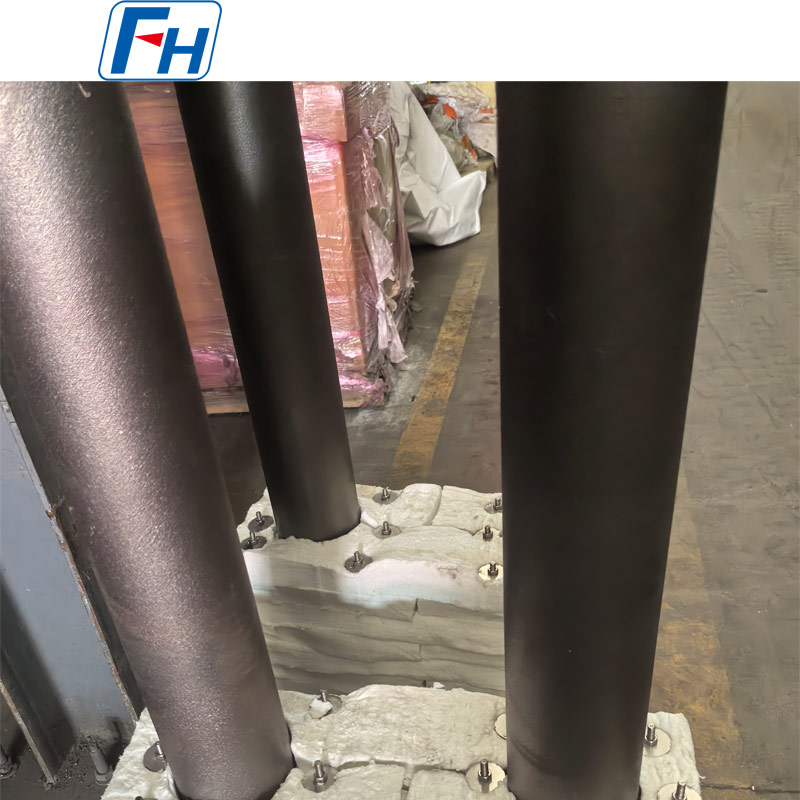

অন্তরণ ব্লক এবং মাউন্ট বেস সমাবেশ
এই পণ্যের একটি মূল বৈশিষ্ট্য হল ইন্টিগ্রেটেড ইনসুলেশন ব্লক এবং মাউন্টিং বেস স্ট্রাকচার।
দীপ্তিমান টিউব একসাথে সরবরাহ করা যেতে পারে:

• উচ্চ-তাপমাত্রা নিরোধক ব্লক

• ধাতু মাউন্ট বেস প্লেট

• মাউন্ট গর্ত

• সমর্থন উপাদান

• কাস্টমাইজড ফিক্সিং গঠন


এই সম্পূর্ণ সমাবেশ চুল্লি ইনস্টলেশন এবং প্রতিস্থাপন সহজতর করতে সাহায্য করে।
নিরোধক এবং মাউন্ট কাঠামো গ্রাহকের চুল্লি খোলার এবং ইনস্টলেশন মাত্রা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

পরোক্ষ চুল্লি গরম করার জন্য ডিজাইন করা হয়েছে
U-আকৃতির তেজস্ক্রিয় টিউবগুলি সাধারণত ফার্নেস সিস্টেমে ব্যবহৃত হয় যেখানে দহন প্রক্রিয়াটি চুল্লির কাজের চেম্বার থেকে আলাদা থাকা উচিত।
তাপ দীপ্তিমান নল প্রাচীর মাধ্যমে স্থানান্তরিত হয় এবং চুল্লি লোড দিকে বিকিরণ করা হয়.

এই গরম করার ব্যবস্থা প্রদান করতে সাহায্য করে:

• আরও অভিন্ন তাপমাত্রা বিতরণ

• স্থিতিশীল তাপ স্থানান্তর

• নিয়ন্ত্রিত চুল্লি বায়ুমণ্ডল

• সরাসরি শিখা যোগাযোগ হ্রাস

• নির্ভরযোগ্য ক্রমাগত চুল্লি অপারেশন


সাধারণ অ্যাপ্লিকেশন
Cr25Ni35 U-আকৃতির রেডিয়েন্ট টিউবগুলি এতে ব্যবহার করা যেতে পারে:

• তাপ চিকিত্সা চুল্লি

• annealing চুল্লি

• শক্ত করা চুল্লি

• টেম্পারিং চুল্লি

• কার্বারাইজিং চুল্লি

• ক্রমাগত চুল্লি

• রোলার চুলার চুল্লি

• প্রতিরক্ষামূলক বায়ুমণ্ডল চুল্লি

• ইস্পাত প্রক্রিয়াকরণ লাইন

• শিল্প গরম করার সরঞ্জাম


এগুলি কাস্টম উচ্চ-তাপমাত্রা পরোক্ষ হিটিং সিস্টেমের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে উপযুক্ত।

উত্পাদন প্রক্রিয়া
অঙ্কন এবং পণ্য কাঠামোর উপর নির্ভর করে, উত্পাদন অন্তর্ভুক্ত হতে পারে:
উপাদান প্রস্তুতি → টিউব উত্পাদন → বাঁক / কনুই তৈরি → সমাবেশ → ওয়েল্ডিং → মাউন্টিং প্লেট তৈরি → নিরোধক সমাবেশ → মাত্রিক পরিদর্শন → চূড়ান্ত পরিদর্শন

মূল উত্পাদন নিয়ন্ত্রণ অন্তর্ভুক্ত:

• টিউব ব্যাস নির্ভুলতা

• টিউব সোজাতা

• কেন্দ্র-দূরত্ব নির্ভুলতা

• U-বেন্ড জ্যামিতি

• ঢালাই গুণমান

• সামগ্রিক মাত্রা

• মাউন্ট প্লেট প্রান্তিককরণ

• নিরোধক ব্লক মাপসই


এই কারণগুলি সরাসরি ইনস্টলেশন নির্ভুলতা এবং দীর্ঘমেয়াদী পরিষেবা কর্মক্ষমতা প্রভাবিত করে।

মূল পণ্যের সুবিধা
Cr25Ni35 তাপ-প্রতিরোধী উপাদান
শিল্প চুল্লি পরিবেশের দাবির জন্য উপযুক্ত।
কাস্টম Ø124 × Ø108 × 1597 মিমি স্পেসিফিকেশন
নির্দিষ্ট চুল্লি ইনস্টলেশন প্রয়োজনীয়তা অনুযায়ী নির্মিত.
কমপ্যাক্ট U-আকৃতির কাঠামো
অত্যধিক চুল্লি স্থান প্রয়োজন ছাড়া একটি বর্ধিত গরম পাথ প্রদান করে।
সম্পূর্ণ সমাবেশ সরবরাহ
রেডিয়েন্ট টিউব, ইনসুলেশন ব্লক এবং মাউন্টিং বেস একসাথে সরবরাহ করা যেতে পারে।
অঙ্কন-ভিত্তিক উত্পাদন
মাত্রা এবং কাঠামোগত বিবরণ গ্রাহক অঙ্কন অনুযায়ী কাস্টমাইজ করা যেতে পারে.
প্রতিস্থাপন ক্ষমতা
বিদ্যমান দীপ্তিমান টিউবগুলি নমুনা, অঙ্কন বা পরিমাপ করা মাত্রা অনুসারে পুনরুত্পাদন করা যেতে পারে।

মান নিয়ন্ত্রণ
প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে, পরিদর্শনে অন্তর্ভুক্ত থাকতে পারে:

• উপাদান যাচাই

• রাসায়নিক রচনা পরিদর্শন

• বাইরে / ভিতরে ব্যাস পরিদর্শন

• মাত্রিক পরিদর্শন

• কেন্দ্র-দূরত্ব পরিদর্শন

• ঢালাই পরিদর্শন

• বাঁক জ্যামিতি পরিদর্শন

• মাউন্ট প্লেট পরিদর্শন

• চূড়ান্ত সমাবেশ পরিদর্শন


উত্পাদনের আগে বিশেষ পরিদর্শন প্রয়োজনীয়তা নিশ্চিত করা যেতে পারে।

কেন FH® অ্যালয় বেছে নিন?
FH® অ্যালয় শিল্প চুল্লি এবং তাপ চিকিত্সা সরঞ্জামের জন্য কাস্টম তাপ-প্রতিরোধী খাদ উপাদান তৈরিতে বিশেষজ্ঞ।

আমাদের দীপ্তিমান টিউব পরিসীমা অন্তর্ভুক্ত:

• Cr25Ni35 U-আকৃতির রেডিয়েন্ট টিউব

• HU U-আকৃতির রেডিয়েন্ট টিউব

• পি-টাইপ রেডিয়েন্ট টিউব

• আই-টাইপ রেডিয়েন্ট টিউব

• স্ট্রেইট রেডিয়েন্ট টিউব

• গ্যাস-চালিত রেডিয়েন্ট টিউব

• বিশেষ আকৃতির রেডিয়েন্ট টিউব

• কাস্টম রেডিয়েন্ট টিউব সমাবেশ


এছাড়াও আমরা ফার্নেস রোলার, সেন্ট্রিফিউগাল কাস্ট টিউব, হিট ট্রিটমেন্ট ফিক্সচার, ট্রে, ঝুড়ি এবং অন্যান্য ফার্নেস উপাদান তৈরি করি।

একটি উদ্ধৃতি অনুরোধ
একটি সঠিক উদ্ধৃতি জন্য, আমাদের পাঠান:

• প্রযুক্তিগত অঙ্কন

• উপাদান গ্রেড

• ব্যাস বাইরে

• ভিতরে ব্যাস বা প্রাচীর বেধ

• সামগ্রিক দৈর্ঘ্য

• কেন্দ্রের দূরত্ব

• U-বেন্ড ব্যাসার্ধ

• মাউন্ট প্লেট মাত্রা

• অপারেটিং তাপমাত্রা

• চুল্লি বায়ুমণ্ডল

• প্রয়োজনীয় পরিমাণ


প্রযুক্তিগত পর্যালোচনা এবং উদ্ধৃতির জন্য আপনার অঙ্কন বা বিদ্যমান রেডিয়েন্ট টিউব স্পেসিফিকেশনগুলি FH® Alloy-এ পাঠান।

FAQ
প্রশ্ন 1: আপনি কি আমাদের অঙ্কন অনুযায়ী Cr25Ni35 U-আকৃতির দীপ্তিমান টিউব তৈরি করতে পারেন?
হ্যাঁ। FH® অ্যালয় গ্রাহকের অঙ্কন, চুল্লির মাত্রা এবং বিদ্যমান নমুনার উপর ভিত্তি করে সম্পূর্ণরূপে কাস্টমাইজড উত্পাদন সমর্থন করে।

প্রশ্ন 2: Ø124 × Ø108 × 1597 মিমি মাত্রা কি পরিবর্তন করা যেতে পারে?
হ্যাঁ। টিউবের ব্যাস, দৈর্ঘ্য, কেন্দ্রের দূরত্ব, মোড়ের ব্যাসার্ধ এবং সামগ্রিক মাত্রাগুলি কাস্টমাইজ করা যেতে পারে।

প্রশ্ন 3: আপনি কি একসাথে নিরোধক ব্লক এবং মাউন্ট প্লেট সরবরাহ করতে পারেন?
হ্যাঁ। U-আকৃতির তেজস্ক্রিয় টিউবটি নিরোধক ব্লক, মাউন্ট প্লেট এবং সম্পর্কিত ইনস্টলেশন উপাদানগুলির সাথে একটি সম্পূর্ণ সমাবেশ হিসাবে সরবরাহ করা যেতে পারে।

প্রশ্ন 4: এই পণ্যটি কি প্রতিস্থাপন রেডিয়েন্ট টিউব হিসাবে ব্যবহার করা যেতে পারে?
হ্যাঁ। আমরা অঙ্কন, নমুনা, ফটোগ্রাফ বা পরিমাপ করা মাত্রা অনুযায়ী বিদ্যমান দীপ্তিমান টিউবগুলি পুনরুত্পাদন করতে পারি।

প্রশ্ন 5: Cr25Ni35 এর পরিবর্তে অন্য খাদ ব্যবহার করা যেতে পারে?
হ্যাঁ। উপাদান প্রকৃত অপারেটিং তাপমাত্রা, চুল্লি বায়ুমণ্ডল, বার্নারের অবস্থা এবং প্রত্যাশিত পরিষেবা জীবন অনুযায়ী নির্বাচন করা যেতে পারে।

প্রশ্ন 6: উদ্ধৃতি জন্য কি তথ্য প্রয়োজন?
একটি প্রযুক্তিগত অঙ্কন পছন্দ করা হয়. অনুগ্রহ করে উপাদান, মাত্রা, অপারেটিং তাপমাত্রা, চুল্লির বায়ুমণ্ডল এবং পরিমাণও প্রদান করুন।
