HU U-আকৃতির রেডিয়েন্ট টিউব – Ø152.4 × Ø142.8 × 2154.24 মিমি

শিল্প চুল্লির জন্য কাস্টম বড়-ব্যাসের রেডিয়েন্ট টিউব সমাবেশ | FH® খাদ
FH® অ্যালয় শিল্প চুল্লি, তাপ চিকিত্সা চুল্লি এবং উচ্চ-তাপমাত্রার পরোক্ষ গরম করার সিস্টেমের জন্য HU U-আকৃতির দীপ্তিমান টিউব তৈরি করে।

এই কাস্টমাইজড রেডিয়েন্ট টিউবটি Ø152.4 × Ø142.8 × 2154.24 মিমি (OD × ID × L) এর একটি টিউব স্পেসিফিকেশন সহ HU তাপ-প্রতিরোধী খাদ থেকে তৈরি করা হয়েছে।

একটি কমপ্যাক্ট ফার্নেস ইনস্টলেশন ব্যবস্থা বজায় রাখার সময় বড়-ব্যাসের U-আকৃতির কাঠামো একটি বর্ধিত উজ্জ্বল গরম করার পৃষ্ঠ প্রদান করে। পণ্যটি উচ্চ-তাপমাত্রার নিরোধক ব্লক, মাউন্টিং বেস প্লেট এবং কাস্টমাইজড ইনস্টলেশন উপাদানগুলির সাথে একটি সম্পূর্ণ সমাবেশ হিসাবে সরবরাহ করা যেতে পারে।

FH® অ্যালয় গ্রাহকের অঙ্কন, চুল্লির মাত্রা, অপারেটিং অবস্থা এবং প্রতিস্থাপনের প্রয়োজনীয়তা অনুসারে OEM উত্পাদন সমর্থন করে।

পণ্য বিশেষ উল্লেখ

U-আকৃতির দীপ্তিমান টিউব মাত্রা
এই দীপ্তিমান টিউবের প্রধান স্পেসিফিকেশন হল:
Ø152.4 × Ø142.8 × 2154.24 মিমি

• OD - বাইরের ব্যাস: Ø152.4 মিমি

• আইডি - ভিতরে ব্যাস: Ø142.8 মিমি

• নামমাত্র প্রাচীর বেধ: 4.8 মিমি

• L – দৈর্ঘ্য: 2154.24 মিমি


অন্যান্য কাঠামোগত মাত্রা কাস্টমাইজ করা যেতে পারে, সহ:

• C - কেন্দ্রের দূরত্ব

• H - সামগ্রিক উচ্চতা

• R - U-বেন্ড ব্যাসার্ধ

• সোজা পা দৈর্ঘ্য

• মাউন্ট প্লেট মাত্রা

• মাউন্ট গর্ত অবস্থান

• অন্তরণ ব্লক মাত্রা

• ইনলেট / আউটলেট সংযোগের মাত্রা


সমস্ত মাত্রা গ্রাহক অঙ্কন বা বিদ্যমান চুল্লি মাত্রা অনুযায়ী নির্মিত হতে পারে.

HU তাপ-প্রতিরোধী খাদ
HU হল একটি উচ্চ-ক্রোমিয়াম, উচ্চ-নিকেল তাপ-প্রতিরোধী কাস্ট অ্যালয় গ্রেড যা সাধারণত উন্নত-তাপমাত্রা শিল্প পরিবেশে কাজ করা উপাদানগুলির জন্য ব্যবহৃত হয়।

দীপ্তিমান টিউব অ্যাপ্লিকেশনের জন্য, HU উপাদান বৈশিষ্ট্যগুলি প্রদান করে যেমন:

• ভাল উচ্চ-তাপমাত্রা শক্তি

• ভাল অক্সিডেশন প্রতিরোধের

• দীর্ঘায়িত তাপ এক্সপোজার সময় স্থিতিশীল কর্মক্ষমতা

• বারবার গরম এবং শীতল চক্রের জন্য উপযুক্ত প্রতিরোধ

• শিল্প চুল্লি অ্যাপ্লিকেশনের জন্য ভাল কাঠামোগত স্থায়িত্ব


একটি দীপ্তিমান টিউবের প্রকৃত পরিষেবা কার্যকারিতা শুধুমাত্র উপাদান গ্রেডের চেয়ে বেশি নির্ভর করে। অপারেটিং তাপমাত্রা, চুল্লির বায়ুমণ্ডল, বার্নারের অবস্থা, তাপ সাইক্লিং, টিউব জ্যামিতি, এবং চুল্লি অপারেটিং অনুশীলনগুলিও বিবেচনা করা উচিত।

বড়-ব্যাসের U-আকৃতির কাঠামো
Ø152.4 মিমি এর বাইরের ব্যাস সহ, এই পণ্যটিকে শিল্প ফার্নেস সিস্টেমের জন্য তুলনামূলকভাবে বড় U- আকৃতির রেডিয়েন্ট টিউব হিসাবে ডিজাইন করা হয়েছে যার জন্য যথেষ্ট উজ্জ্বল গরম করার পৃষ্ঠের প্রয়োজন হয়।
কাঠামোটি একটি U-বেন্ড দ্বারা সংযুক্ত দুটি দীর্ঘ সমান্তরাল টিউব বিভাগ নিয়ে গঠিত।

এই কনফিগারেশন প্রদান করে:

• বর্ধিত দীপ্তিমান গরম করার পথ

• বড় গরম পৃষ্ঠ

• কমপ্যাক্ট চুল্লি ব্যবস্থা

• স্থিতিশীল পরোক্ষ গরম

• নমনীয় কেন্দ্র-দূরত্ব নকশা

• বিভিন্ন চুল্লি লেআউট অভিযোজনযোগ্যতা


একটি সহজ সরল দীপ্তিমান টিউবের সাথে তুলনা করে, U-আকৃতির নকশা সীমিত ইনস্টলেশন স্থানের মধ্যে একটি দীর্ঘ তাপ-স্থানান্তর পথের অনুমতি দেয়।

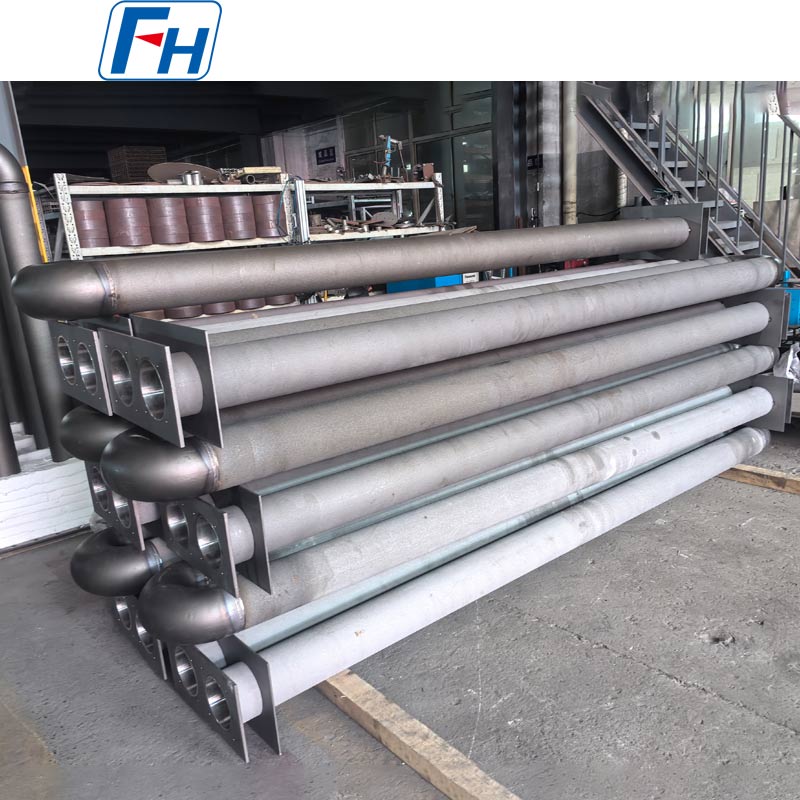

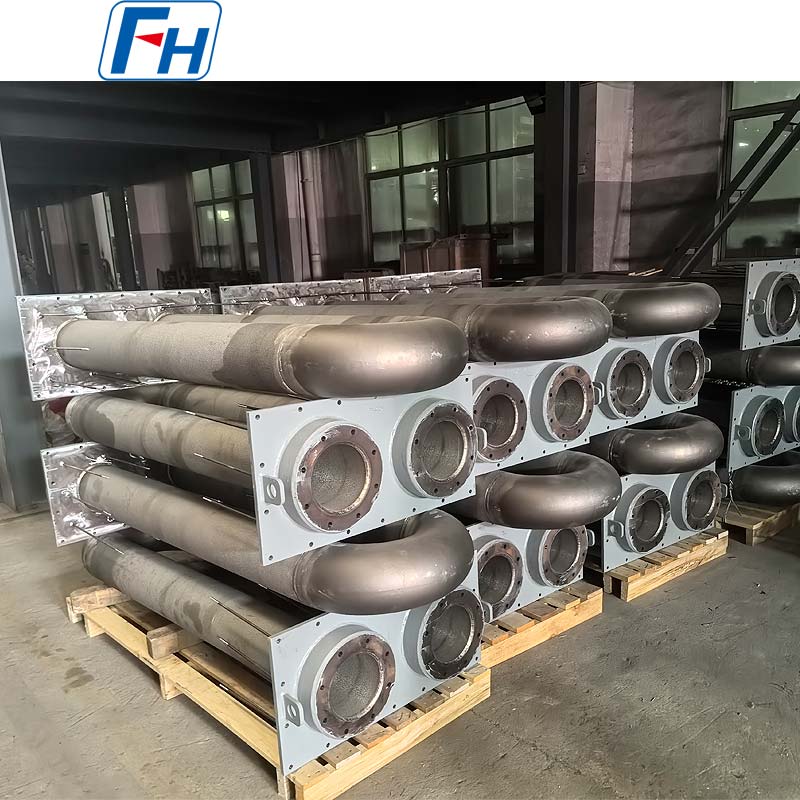

সম্পূর্ণ অন্তরণ এবং মাউন্ট সমাবেশ
এই পণ্য কনফিগারেশনে দেখানো হিসাবে, উজ্জ্বল টিউব উচ্চ-তাপমাত্রা নিরোধক ব্লক এবং একটি ধাতু মাউন্টিং বেস প্লেটের সাথে একসাথে সরবরাহ করা যেতে পারে।
এই সম্পূর্ণ সমাবেশ ইনস্টলেশন এবং প্রতিস্থাপন সহজতর করতে সাহায্য করে।

কাস্টমাইজড উপাদান অন্তর্ভুক্ত করতে পারে:

• অন্তরণ ব্লক বেধ

• অন্তরণ ব্লক মাত্রা

• বেস প্লেট আকার

• বেস প্লেটের বেধ

• মাউন্ট গর্ত পরিমাণ

• মাউন্ট গর্ত অবস্থান

• টিউব ব্যবধান

• সহায়ক কাঠামো


ফার্নেস নির্মাতা এবং প্রতিস্থাপন প্রকল্পগুলির জন্য, FH® অ্যালয় শুধুমাত্র বেয়ার রেডিয়েন্ট টিউব সরবরাহ করার পরিবর্তে সম্পূর্ণ সমাবেশ সরবরাহ করতে পারে।

পরোক্ষ চুল্লি গরম করা
U-আকৃতির তেজস্ক্রিয় টিউবগুলি শিল্প চুল্লিগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেখানে উত্তাপের উত্স বা জ্বলন গ্যাসগুলি চুল্লির কাজের চেম্বার থেকে পৃথক থাকা উচিত।
টিউবের ভিতরে উৎপন্ন তাপ টিউব প্রাচীরের মাধ্যমে স্থানান্তরিত হয় এবং চুল্লির লোডের দিকে বিকিরণ করা হয়।

এই গরম করার ব্যবস্থা প্রদান করতে সাহায্য করতে পারে:

• নিয়ন্ত্রিত চুল্লি বায়ুমণ্ডল

• সরাসরি শিখা যোগাযোগ হ্রাস

• স্থিতিশীল তাপ বিতরণ

• আরো অভিন্ন চুল্লি তাপমাত্রা

• নির্ভরযোগ্য ক্রমাগত গরম করার কর্মক্ষমতা


সাধারণ অ্যাপ্লিকেশন
HU U-আকৃতির তেজস্ক্রিয় টিউব ব্যবহার করা যেতে পারে:

• তাপ চিকিত্সা চুল্লি

• annealing চুল্লি

• শক্ত করা চুল্লি

• টেম্পারিং চুল্লি

• কার্বারাইজিং চুল্লি

• ক্রমাগত চুল্লি

• রোলার চুলার চুল্লি

• প্রতিরক্ষামূলক বায়ুমণ্ডল চুল্লি

• ইস্পাত প্রক্রিয়াকরণ লাইন

• শিল্প গরম করার সরঞ্জাম


এই স্পেসিফিকেশনটি বিশেষভাবে এমন সিস্টেমের জন্য উপযুক্ত যেগুলির জন্য উচ্চ-তাপমাত্রার পরোক্ষ গরম করার জন্য বড়-ব্যাস, দীর্ঘ U-আকৃতির দীপ্তিমান টিউব প্রয়োজন।

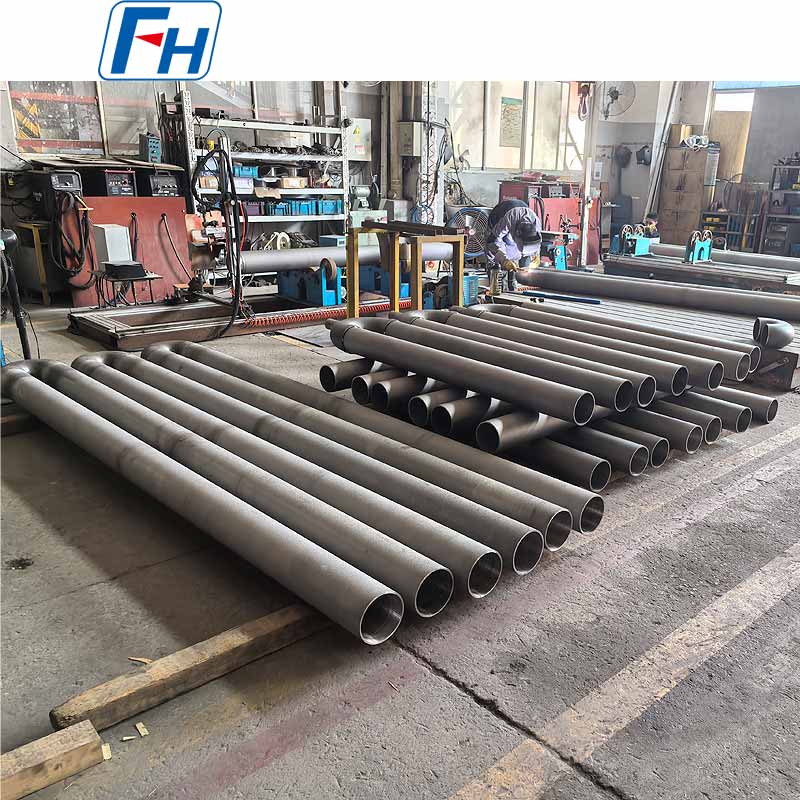

উত্পাদন প্রক্রিয়া
প্রযুক্তিগত অঙ্কনের উপর নির্ভর করে, উত্পাদন প্রক্রিয়া অন্তর্ভুক্ত করতে পারে:
উপাদান প্রস্তুতি → টিউব উত্পাদন → ইউ-বেন্ড / এলবো ফ্যাব্রিকেশন → অ্যাসেম্বলি → ওয়েল্ডিং → মেশিনিং → মাউন্টিং প্লেট ফ্যাব্রিকেশন → ইনসুলেশন সমাবেশ → মাত্রিক পরিদর্শন → চূড়ান্ত পরিদর্শন

মূল উত্পাদন নিয়ন্ত্রণ অন্তর্ভুক্ত:

• বাইরে এবং ভিতরে ব্যাস

• প্রাচীর বেধ

• টিউব সোজাতা

• কেন্দ্রের দূরত্ব

• জ্যামিতি বাঁক

• ঢালাই গুণমান

• সামগ্রিক মাত্রা

• মাউন্ট প্লেট প্রান্তিককরণ

• নিরোধক সমাবেশ মাপসই


2154.24 মিমি লম্বা তেজস্ক্রিয় টিউবের জন্য সঠিক মাত্রিক নিয়ন্ত্রণ বিশেষভাবে গুরুত্বপূর্ণ, কারণ ইনস্টলেশন প্রান্তিককরণ সরাসরি ফার্নেস সমাবেশ এবং পরিষেবা কার্যকারিতাকে প্রভাবিত করে।

মূল পণ্যের সুবিধা
HU তাপ-প্রতিরোধী খাদ
শিল্প চুল্লি পরিবেশের চাহিদার জন্য ডিজাইন করা হয়েছে।
বড় Ø152.4 মিমি ব্যাস
একটি যথেষ্ট দীপ্তিশীল গরম করার পৃষ্ঠ প্রদান করে।
2154.24 মিমি টিউব দৈর্ঘ্য
বড় শিল্প চুল্লি ইনস্টলেশনের জন্য উপযুক্ত.
4.8 মিমি নামমাত্র প্রাচীর বেধ
নির্দিষ্ট Ø152.4 মিমি OD এবং Ø142.8 মিমি আইডি থেকে গণনা করা হয়েছে।
সম্পূর্ণ সমাবেশ সরবরাহ
নিরোধক ব্লক, বেস প্লেট, এবং মাউন্ট উপাদান সঙ্গে উপলব্ধ.
কাস্টম ইঞ্জিনিয়ারিং
কেন্দ্রের দূরত্ব, মোড়ের ব্যাসার্ধ, মাউন্টিং কাঠামো এবং অন্যান্য মাত্রা কাস্টমাইজ করা যেতে পারে।
প্রতিস্থাপন উত্পাদন
বিদ্যমান দীপ্তিমান টিউব সমাবেশগুলি অঙ্কন, নমুনা বা পরিমাপ করা মাত্রা অনুসারে পুনরুত্পাদন করা যেতে পারে।

মান নিয়ন্ত্রণ
প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে, পরিদর্শনে অন্তর্ভুক্ত থাকতে পারে:

• উপাদান যাচাই

• রাসায়নিক রচনা পরিদর্শন

• বাইরে ব্যাস পরিদর্শন

• ভিতরে ব্যাস পরিদর্শন

• প্রাচীর বেধ measurement

• সামগ্রিক দৈর্ঘ্য পরিদর্শন

• কেন্দ্র-দূরত্ব পরিদর্শন

• জ্যামিতি বাঁক inspection

• ঢালাই পরিদর্শন

• মাউন্ট প্লেট পরিদর্শন

• চূড়ান্ত সমাবেশ পরিদর্শন


অতিরিক্ত পরিদর্শন প্রয়োজনীয়তা উত্পাদন আগে সম্মত হতে পারে.

কেন FH® অ্যালয় বেছে নিন?
FH® অ্যালয় শিল্প চুল্লি এবং তাপ চিকিত্সা সরঞ্জামের জন্য কাস্টম তাপ-প্রতিরোধী খাদ উপাদানগুলিতে বিশেষজ্ঞ।

আমাদের দীপ্তিমান টিউব পরিসীমা অন্তর্ভুক্ত:

• HU U-আকৃতির রেডিয়েন্ট টিউব

• Cr25Ni35 U-আকৃতির রেডিয়েন্ট টিউব

• পি-টাইপ রেডিয়েন্ট টিউব

• আই-টাইপ রেডিয়েন্ট টিউব

• স্ট্রেইট রেডিয়েন্ট টিউব

• গ্যাস-চালিত রেডিয়েন্ট টিউব

• বিশেষ আকৃতির রেডিয়েন্ট টিউব

• কাস্টম রেডিয়েন্ট টিউব সমাবেশ


এছাড়াও আমরা ফার্নেস রোলার, সেন্ট্রিফিউগাল কাস্ট টিউব, হিট ট্রিটমেন্ট ফিক্সচার, ফার্নেস ট্রে, ফার্নেস বাস্কেট এবং অন্যান্য কাস্টম ফার্নেস উপাদান তৈরি করি।

একটি উদ্ধৃতি অনুরোধ
একটি সঠিক উদ্ধৃতি জন্য, অনুগ্রহ করে প্রদান করুন:

1. প্রযুক্তিগত অঙ্কন

2. উপাদান গ্রেড

3. ব্যাস বাইরে

4. ভিতরে ব্যাস বা প্রাচীর বেধ

5. সামগ্রিক দৈর্ঘ্য

6. কেন্দ্রের দূরত্ব

7. U-বেন্ড ব্যাসার্ধ

8. মাউন্ট প্লেট মাত্রা

9. অপারেটিং তাপমাত্রা

10. চুল্লি বায়ুমণ্ডল

11. প্রয়োজনীয় পরিমাণ


প্রযুক্তিগত পর্যালোচনা এবং উদ্ধৃতির জন্য আপনার অঙ্কন বা বিদ্যমান রেডিয়েন্ট টিউব স্পেসিফিকেশনগুলি FH® Alloy-এ পাঠান।

FAQ
প্রশ্ন 1: আপনি কি Ø152.4 × Ø142.8 × 2154.24 মিমি U-আকৃতির দীপ্তিমান টিউব তৈরি করতে পারেন?
হ্যাঁ। FH® অ্যালয় এই এইচইউ রেডিয়েন্ট টিউব স্পেসিফিকেশন তৈরি করতে পারে এবং আপনার ফার্নেস ডিজাইন অনুযায়ী মাত্রাও সামঞ্জস্য করতে পারে।

প্রশ্ন 2: প্রাচীর বেধ কি?
Ø152.4 মিমি এর বাইরের ব্যাস এবং Ø142.8 মিমি এর ভিতরের ব্যাসের উপর ভিত্তি করে, নামমাত্র রেডিয়াল প্রাচীরের বেধ হল 4.8 মিমি।

প্রশ্ন 3: কেন্দ্রের দূরত্ব কাস্টমাইজ করা যেতে পারে?
হ্যাঁ। কেন্দ্রের দূরত্ব, মোড়ের ব্যাসার্ধ, সোজা পায়ের দৈর্ঘ্য, সামগ্রিক উচ্চতা এবং ইনস্টলেশনের মাত্রাগুলি কাস্টমাইজ করা যেতে পারে।

প্রশ্ন 4: আপনি কি নিরোধক ব্লক এবং মাউন্টিং বেস সরবরাহ করতে পারেন?
হ্যাঁ। রেডিয়েন্ট টিউবটি কাস্টমাইজড ইনসুলেশন ব্লক, মাউন্ট প্লেট এবং সম্পর্কিত ইনস্টলেশন উপাদানগুলির সাথে একটি সম্পূর্ণ সমাবেশ হিসাবে সরবরাহ করা যেতে পারে।

প্রশ্ন 5: HU কি অন্য তাপ-প্রতিরোধী খাদ দিয়ে প্রতিস্থাপন করা যেতে পারে?
হ্যাঁ। উপাদান অপারেটিং তাপমাত্রা, চুল্লি বায়ুমণ্ডল, তাপ সাইক্লিং অবস্থা, এবং প্রত্যাশিত সেবা জীবন অনুযায়ী নির্বাচন করা যেতে পারে.

প্রশ্ন 6: আপনি কি প্রতিস্থাপন তেজস্ক্রিয় টিউব তৈরি করতে পারেন?
হ্যাঁ। বিদ্যমান রেডিয়েন্ট টিউবগুলি প্রযুক্তিগত অঙ্কন, নমুনা, ফটোগ্রাফ বা পরিমাপ করা মাত্রা থেকে পুনরুত্পাদন করা যেতে পারে৷
