শিল্প চুল্লির জন্য কাস্টম পি-টাইপ রেডিয়েন্ট টিউব

তাপ-প্রতিরোধী খাদ রেডিয়েন্ট টিউব সমাবেশ | কাস্টম মাউন্ট প্লেট এবং সংযোগ | FH® খাদ
FH® অ্যালয় শিল্প চুল্লি এবং তাপ চিকিত্সা সরঞ্জামগুলির জন্য কাস্টম পি-টাইপ রেডিয়েন্ট টিউব তৈরি করে, গ্রাহকের অঙ্কন, ফার্নেসের মাত্রা, অপারেটিং তাপমাত্রা, বায়ুমণ্ডল এবং বার্নার সিস্টেমের প্রয়োজনীয়তা অনুসারে সম্পূর্ণ তেজস্ক্রিয় টিউব সমাবেশ সরবরাহ করে।

পি-আকৃতির কনফিগারেশনটি রিটার্ন বাঁকের সাথে লম্বা সোজা তেজস্ক্রিয় অংশগুলিকে একত্রিত করে, তুলনামূলকভাবে কমপ্যাক্ট ফার্নেস স্পেসের মধ্যে একটি বর্ধিত গরম করার পথ তৈরি করে।

এই ধরণের রেডিয়েন্ট টিউব শিল্প গরম করার সিস্টেমের জন্য উপযুক্ত যার জন্য পরোক্ষ গরম, নিয়ন্ত্রিত চুল্লির বায়ুমণ্ডল, স্থিতিশীল তাপ বিতরণ এবং কাস্টমাইজড ফার্নেস ইন্টিগ্রেশন প্রয়োজন।

পণ্য ওভারভিউ
একটি পি-টাইপ রেডিয়েন্ট টিউব একাধিক সোজা টিউব বিভাগ ব্যবহার করে এবং একটি অবিচ্ছিন্ন গরম করার পথ তৈরি করতে ফেরত বাঁক দেয়।
একটি প্রচলিত স্ট্রেইট রেডিয়েন্ট টিউবের সাথে তুলনা করে, পি-টাইপ স্ট্রাকচার একটি কমপ্যাক্ট ইনস্টলেশন ব্যবস্থা বজায় রেখে একটি দীর্ঘ উজ্জ্বল পৃষ্ঠ প্রদান করতে পারে।
প্রদর্শিত পণ্যটি একটি সম্পূর্ণ সমাবেশ হিসাবে তৈরি করা যেতে পারে যার মধ্যে রয়েছে:

• প্রধান দীপ্তিশীল টিউব বিভাগ

• রিটার্ন বাঁক

• মাউন্ট প্লেট

• বার্নার-সাইড সংযোগ

• আউটলেট / নিষ্কাশন সংযোগ

• সমর্থন উপাদান

• কাস্টম ইনস্টলেশন ইন্টারফেস


FH® অ্যালয় নতুন ফার্নেস প্রকল্প এবং প্রতিস্থাপন রেডিয়েন্ট টিউব উত্পাদন উভয়কেই সমর্থন করে।

সাধারণ বিশেষ উল্লেখ

পি-টাইপ রেডিয়েন্ট টিউবের মাত্রা
প্রতিটি পি-টাইপ রেডিয়েন্ট টিউব গ্রাহকের চুল্লি বিন্যাস অনুযায়ী তৈরি করা যেতে পারে।

সাধারণ মাত্রিক পরামিতি অন্তর্ভুক্ত:

• OD - ব্যাসের বাইরে টিউব

• WT - দেয়ালের বেধ

• L - সামগ্রিক দৈর্ঘ্য

• C - কেন্দ্রের দূরত্ব

• R - রিটার্ন বেন্ড ব্যাসার্ধ

• W - সামগ্রিক প্রস্থ

• মাউন্ট প্লেট dimensions

• সংযোগ টিউব ব্যাস

• সংযোগের দৈর্ঘ্য

• মাউন্ট গর্ত মাত্রা

• বার্নার ইন্টারফেসের মাত্রা


রেফারেন্স অঙ্কন

• OD = বাইরে ব্যাস

• WT = দেয়ালের বেধ

• L = সামগ্রিক দৈর্ঘ্য

• C = কেন্দ্রের দূরত্ব

• R = বেন্ড ব্যাসার্ধ


সমস্ত মাত্রা গ্রাহকের অঙ্কন, নমুনা, বা বিদ্যমান চুল্লি মাত্রা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

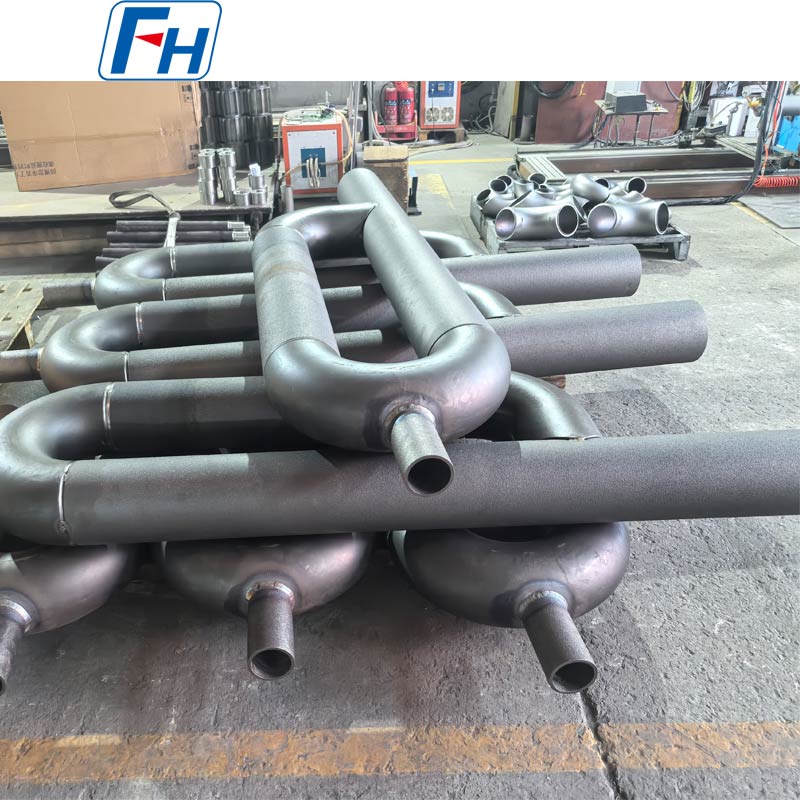

পি-আকৃতির মাল্টি-পাস স্ট্রাকচার
একটি পি-টাইপ রেডিয়েন্ট টিউব এবং একটি প্রচলিত সোজা রেডিয়েন্ট টিউবের মধ্যে প্রধান পার্থক্য হল এর রিটার্ন-ফ্লো জ্যামিতি।
একাধিক সোজা বিভাগ বাঁকা রিটার্ন বিভাগ দ্বারা সংযুক্ত থাকে, যা একটি দীর্ঘ অভ্যন্তরীণ প্রবাহ পথ তৈরি করে।
এই নকশা প্রদান করতে পারেন:

• বৃহত্তর দীপ্তিমান গরম পৃষ্ঠ

• দীর্ঘতর গরম করার পথ

• কমপ্যাক্ট ইনস্টলেশন ব্যবস্থা

• নমনীয় চুল্লি বিন্যাস

• স্থিতিশীল তাপ স্থানান্তর

• কাস্টমাইজড বার্নার এবং নিষ্কাশন ব্যবস্থা


সঠিক P-টাইপ জ্যামিতি প্রতিটি অ্যাপ্লিকেশনের জন্য একটি আদর্শ মাত্রা ব্যবহার না করে প্রকৃত চুল্লি অনুযায়ী ডিজাইন করা উচিত।

তাপ-প্রতিরোধী খাদ উপকরণ
উপাদান নির্বাচন উজ্জ্বল টিউব পরিষেবা জীবনের জন্য গুরুত্বপূর্ণ।
FH® অ্যালয় বিভিন্ন তাপ-প্রতিরোধী উপকরণ ব্যবহার করে পি-টাইপ রেডিয়েন্ট টিউব তৈরি করতে পারে, যার মধ্যে রয়েছে:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Cr-Ni তাপ-প্রতিরোধী খাদ

• উচ্চ-নি তাপ-প্রতিরোধী খাদ

• নিকেল-ভিত্তিক উচ্চ-তাপমাত্রার মিশ্রণ

• অন্যান্য গ্রাহক-নির্দিষ্ট গ্রেড


উপাদান নির্বাচন বিবেচনা করা উচিত:

• অপারেটিং তাপমাত্রা

• চুল্লি বায়ুমণ্ডল

• বার্নারের অবস্থা

• থার্মাল সাইক্লিং ফ্রিকোয়েন্সি

• জারণ অবস্থা

• টিউব প্রাচীর বেধ

• প্রয়োজনীয় সেবা জীবন


উপাদান নির্দিষ্ট করা না থাকলে, FH® অ্যালয় প্রকৃত চুল্লি অপারেটিং অবস্থার উপর ভিত্তি করে উপাদান-নির্বাচন সমর্থন প্রদান করতে পারে।

পরোক্ষ চুল্লি গরম করার জন্য ডিজাইন করা হয়েছে
পি-টাইপ রেডিয়েন্ট টিউবগুলি সাধারণত ব্যবহৃত হয় যেখানে বার্নার শিখা এবং দহন গ্যাসগুলিকে চুল্লির কাজের চেম্বার থেকে আলাদা থাকতে হয়।
তাপ দীপ্তিমান টিউব প্রাচীরের মাধ্যমে স্থানান্তরিত হয় এবং চুল্লির ভিতরের ওয়ার্কপিসের দিকে বিকিরণ করা হয়।
এই ব্যবস্থা প্রদান করতে সাহায্য করতে পারে:

• নিয়ন্ত্রিত চুল্লি বায়ুমণ্ডল

• সরাসরি শিখা যোগাযোগ হ্রাস

• আরো স্থিতিশীল গরম

• অভিন্ন তাপমাত্রা বিতরণ

• নির্ভরযোগ্য ক্রমাগত অপারেশন

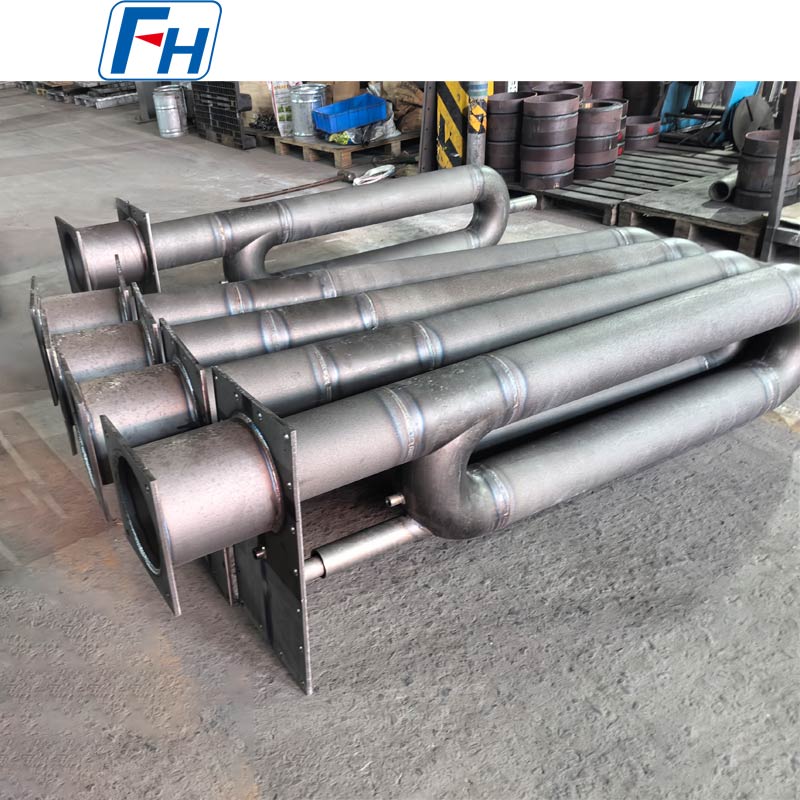

কাস্টম মাউন্ট প্লেট এবং সংযোগ
দেখানো পি-টাইপ রেডিয়েন্ট টিউব একটি কাস্টম মাউন্টিং প্লেট এবং শেষ-সংযোগ কাঠামো ব্যবহার করে।
FH® খাদ কাস্টমাইজ করতে পারেন:

• মাউন্ট প্লেট width and height

• প্লেটের বেধ

• মাউন্ট গর্ত পরিমাণ

• গর্ত ব্যাস এবং অবস্থান

• বার্নার সংযোগ

• নিষ্কাশন সংযোগ

• সংযোগ টিউব ব্যাস

• সমর্থন কাঠামো

• ইনস্টলেশন অভিযোজন


এটি সম্পূর্ণ সমাবেশকে গ্রাহকের বিদ্যমান ফার্নেস ইন্টারফেসের সাথে মেলে।

সাধারণ অ্যাপ্লিকেশন
পি-টাইপ রেডিয়েন্ট টিউব ব্যাপকভাবে ব্যবহৃত হয়:

• তাপ চিকিত্সা চুল্লি

• annealing চুল্লি

• শক্ত করা চুল্লি

• টেম্পারিং চুল্লি

• কার্বারাইজিং চুল্লি

• ক্রমাগত চুল্লি

• রোলার চুলার চুল্লি

• প্রতিরক্ষামূলক বায়ুমণ্ডল চুল্লি

• ইস্পাত প্রক্রিয়াকরণ লাইন

• শিল্প গরম করার সিস্টেম


তারা সীমিত চুল্লি স্থান মধ্যে একটি দীর্ঘ উজ্জ্বল গরম পাথ প্রয়োজন অ্যাপ্লিকেশনের জন্য বিশেষভাবে উপযুক্ত.

উত্পাদন প্রক্রিয়া
নকশার উপর নির্ভর করে, উত্পাদন অন্তর্ভুক্ত হতে পারে:
উপাদান প্রস্তুতি → টিউব উত্পাদন → স্ট্রেইট সেকশন প্রস্তুতি → রিটার্ন বেন্ড ফ্যাব্রিকেশন → অ্যাসেম্বলি → ওয়েল্ডিং → মাউন্টিং প্লেট ফ্যাব্রিকেশন → মেশিনিং → ডাইমেনশনাল ইন্সপেকশন → সারফেস ক্লিনিং → চূড়ান্ত পরিদর্শন

মূল উত্পাদন নিয়ন্ত্রণ অন্তর্ভুক্ত:

• টিউব সোজাতা

• প্রাচীর বেধ সামঞ্জস্য

• জ্যামিতি বাঁক

• কেন্দ্রের দূরত্ব

• ঢালাই গুণমান

• সংযোগ প্রান্তিককরণ

• মাউন্ট প্লেট accuracy

• সামগ্রিক মাত্রিক সহনশীলতা


জটিল পি-টাইপ কাঠামোর জন্য, একাধিক টিউব বিভাগের মধ্যে সঠিক প্রান্তিককরণ বজায় রাখা বিশেষভাবে গুরুত্বপূর্ণ।

মূল সুবিধা
বর্ধিত গরম করার পথ
P-আকৃতির কাঠামো একটি সরল সরল নলের চেয়ে দীর্ঘ উজ্জ্বল পথ প্রদান করে।
কমপ্যাক্ট ফার্নেস লেআউট
একাধিক টিউব বিভাগ একটি সীমিত চুল্লি ইনস্টলেশন এলাকার মধ্যে ব্যবস্থা করা যেতে পারে।
কাস্টম তাপ-প্রতিরোধী উপকরণ
চুল্লি তাপমাত্রা এবং বায়ুমণ্ডল অনুযায়ী উপাদান নির্বাচন করা যেতে পারে।
সম্পূর্ণ সমাবেশ উত্পাদন
টিউব বিভাগ, বাঁক, মাউন্ট প্লেট, এবং সংযোগ কাঠামো এক সমাবেশ হিসাবে সরবরাহ করা যেতে পারে।
অঙ্কন-ভিত্তিক উত্পাদন
অত্যন্ত কাস্টমাইজড শিল্প চুল্লি প্রকল্পের জন্য উপযুক্ত.
প্রতিস্থাপন উত্পাদন
বিদ্যমান পি-টাইপ রেডিয়েন্ট টিউবগুলি অঙ্কন, নমুনা, ফটোগ্রাফ বা মাত্রিক পরিমাপ থেকে পুনরুত্পাদন করা যেতে পারে।

মান নিয়ন্ত্রণ
গ্রাহকের প্রয়োজনীয়তার উপর নির্ভর করে, পরিদর্শনে অন্তর্ভুক্ত থাকতে পারে:

• উপাদান যাচাই

• রাসায়নিক রচনা বিশ্লেষণ

• মাত্রিক পরিদর্শন

• প্রাচীর বেধ পরিমাপ

• বাঁক মাত্রা পরিদর্শন

• কেন্দ্রের দূরত্ব inspection

• ঢালাই পরিদর্শন

• মাউন্ট প্লেট inspection

• সংযোগ মাত্রা পরিদর্শন

• চূড়ান্ত সমাবেশ পরিদর্শন


বিশেষ পরিদর্শন প্রয়োজনীয়তা উত্পাদন আগে সম্মত হতে পারে.

কেন FH® অ্যালয় বেছে নিন?
FH® অ্যালয় শিল্প চুল্লি এবং তাপ চিকিত্সা সরঞ্জামের জন্য কাস্টম তাপ-প্রতিরোধী খাদ উপাদানগুলিতে বিশেষজ্ঞ।
আমাদের দীপ্তিমান টিউব পরিসীমা অন্তর্ভুক্ত:

• পি-টাইপ রেডিয়েন্ট টিউব

• U-আকৃতির রেডিয়েন্ট টিউব

• আই-টাইপ রেডিয়েন্ট টিউব

• স্ট্রেইট রেডিয়েন্ট টিউব

• গ্যাস-চালিত রেডিয়েন্ট টিউব

• বিশেষ আকৃতির রেডিয়েন্ট টিউব

• কাস্টম রেডিয়েন্ট টিউব সমাবেশ


এছাড়াও আমরা উত্পাদন:

• চুল্লি রোলার

• সেন্ট্রিফিউগাল ঢালাই টিউব

• তাপ চিকিত্সা ফিক্সচার

• চুল্লি ট্রে

• চুল্লি ঝুড়ি

• কাস্টম তাপ-প্রতিরোধী চুল্লি উপাদান


FH® অ্যালয় আন্তর্জাতিক গ্রাহকদের জন্য OEM উত্পাদন, অঙ্কন-ভিত্তিক উত্পাদন, প্রতিস্থাপন প্রকল্প এবং কাস্টমাইজড অ্যালো নির্বাচন সমর্থন করে।

একটি উদ্ধৃতি অনুরোধ
আপনার পি-টাইপ রেডিয়েন্ট টিউবের জন্য সঠিক উদ্ধৃতির জন্য, অনুগ্রহ করে প্রদান করুন:

1. প্রযুক্তিগত অঙ্কন বা স্কেচ

2. টিউব বাইরে ব্যাস

3. প্রাচীর বেধ

4. সামগ্রিক মাত্রা

5. কেন্দ্রের দূরত্ব

6. বাঁক মাত্রা ফেরত

7. উপাদান গ্রেড

8. মাউন্ট প্লেট dimensions
9. বার্নার / নিষ্কাশন সংযোগ বিবরণ

10. অপারেটিং তাপমাত্রা

11. চুল্লি বায়ুমণ্ডল

12. প্রয়োজনীয় পরিমাণ


প্রযুক্তিগত পর্যালোচনা এবং উদ্ধৃতির জন্য আপনার অঙ্কন বা বিদ্যমান উজ্জ্বল টিউব স্পেসিফিকেশনগুলি FH® Alloy-এ পাঠান।

FAQ
প্রশ্ন 1: আপনি কি আমাদের অঙ্কন অনুযায়ী পি-টাইপ রেডিয়েন্ট টিউব তৈরি করতে পারেন?
হ্যাঁ। FH® অ্যালয় গ্রাহকের অঙ্কন, নমুনা এবং চুল্লির মাত্রার উপর ভিত্তি করে কাস্টমাইজড উত্পাদনে বিশেষজ্ঞ।

প্রশ্ন 2: পি-টাইপ এবং ইউ-টাইপ রেডিয়েন্ট টিউবের মধ্যে পার্থক্য কী?
একটি U-টাইপ রেডিয়েন্ট টিউবে সাধারণত দুটি প্রধান সমান্তরাল পা থাকে যা একটি রিটার্ন বেন্ড দ্বারা সংযুক্ত থাকে। একটি পি-টাইপ রেডিয়েন্ট টিউব একাধিক বিভাগ সহ আরও জটিল রিটার্ন-ফ্লো ব্যবস্থা ব্যবহার করে, যা চুল্লির মধ্যে দীর্ঘ উত্তাপের পথের অনুমতি দেয়।

প্রশ্ন 3: মাউন্ট প্লেট কাস্টমাইজ করা যাবে?
হ্যাঁ। প্লেটের মাত্রা, বেধ, মাউন্টিং হোল, সংযোগ খোলা এবং ইনস্টলেশনের অবস্থান সবই ফার্নেস অঙ্কন অনুযায়ী তৈরি করা যেতে পারে।

প্রশ্ন 4: কি উপকরণ ব্যবহার করা যেতে পারে?
উপলব্ধ বিকল্পগুলির মধ্যে রয়েছে 1.4848, 1.4849, 1.4852, 2.4879, উচ্চ-Cr/high-Ni অ্যালয়, নিকেল-ভিত্তিক অ্যালয়, এবং অন্যান্য গ্রাহক-নির্দিষ্ট তাপ-প্রতিরোধী গ্রেড।

প্রশ্ন 5: আপনি কি প্রতিস্থাপন পি-টাইপ রেডিয়েন্ট টিউব তৈরি করতে পারেন?
হ্যাঁ। বিদ্যমান পণ্যগুলি অঙ্কন, নমুনা, ফটো বা পরিমাপ করা মাত্রা ব্যবহার করে পুনরুত্পাদন করা যেতে পারে।

প্রশ্ন 6: আপনি কি সম্পূর্ণ দীপ্তিমান টিউব সমাবেশ সরবরাহ করতে পারেন?
হ্যাঁ। FH® অ্যালয় সম্পূর্ণ সমাবেশ হিসাবে টিউব বিভাগ, রিটার্ন বাঁক, মাউন্টিং প্লেট, সংযোগ এবং সম্পর্কিত কাঠামোগত উপাদানগুলি তৈরি করতে পারে৷
